SILENCIEUX

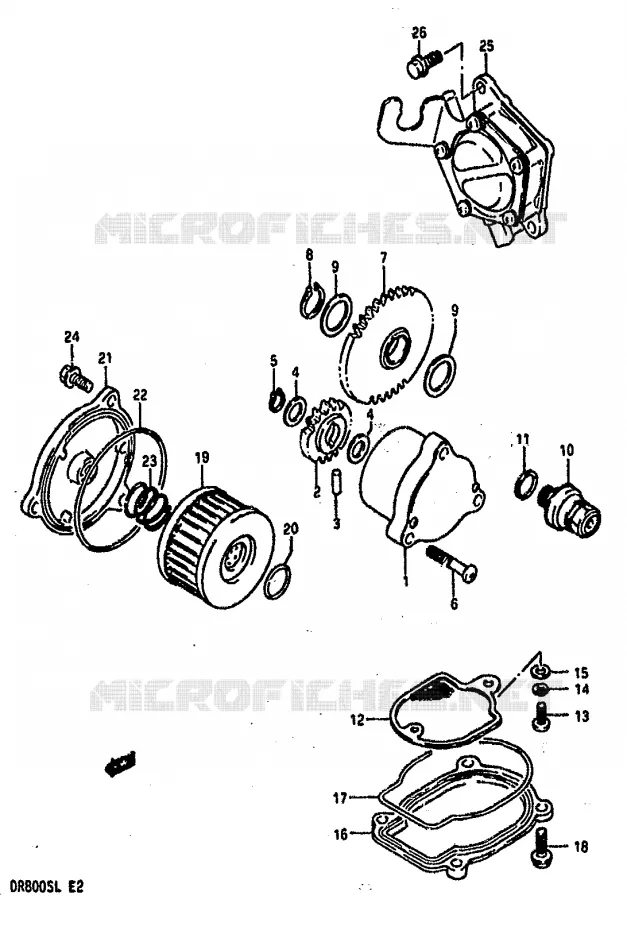

POMPE A HUILE - POMPE A ESSENCE POUR SUZUKI DR 800 1990

RADIATEUR D'HUILE

(1) 16400-44B00-000

POMPE A HUILE COMPL. DR750/800
PUMP ASSY,ENGINE OIL

(2) 16331-44B00-000

PIGNON ENTRAINEMENT POMPE A H.
GEAR,DRIVEN (NT:15)

(3) 09261-04009-000

BOULON 4X15.8
PIN 16X10

(4) 08221-10185-000

RONDELLE
WASHER

(5) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(6) 02112-06307-000

VIS 6X30MM
SCREW

(7) 16320-44B00-000

PIGNON ENTRAINEMENT POMPE A H.
GEAR,DRIVE (NT:35)

(8) 09380-17001-000

ANNEAU RETENUE
CIRCLIP

(9) 08211-17241-000

RONDELLE DE SURETE
WASHER

(10) 16440-44B01-000

VALVE ASSY,OIL RELIEF

(11) 08212-14181-000

BAGUE DE JOINT
WASHER

(12) 16520-44B00-000

CRIBLE D'HUILE DR750/800S
STRAINER,ENGINE OIL

(13) 02112-0512A-000

SCREW
SCREW M5X.08X12

(14) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER

(15) 08322-0105B-000

WASHER
RONDELLE *

(16) 16523-38A00-000

COUVERCLE DU CRIBLE
CAP,OIL STRAINER

(17) 16528-38A00-000

JOINT TORIQUE
O RING

(18) 01550-06207-000

VIS 6X20MM, 6-PANS
BOLT, FRONT

(19) 16510-37450-000

FILTRE D'HUILE
FILTER, ENGINE OIL

(20) 09280-16005-000

JOINT TORIQUE D: 2.4, ID: 15.8
O RING (D:2.4,ID:15.8)

(21) 16512-14D00-000

COUVERCLE FILTRE A HUILE ARG.
COUVERCLE

(22) 09280-72001-000

JOINT TORIQUE D: 2.4, ID: 73.0
O RING (D:2.4,ID:73)

(23) 09440-21004-000

RESSORT
SPRING

(24) 01547-0616B-000

BOLT
BOLT REFER TO FIG.8B (C-7) FOR MODE

(25) 15100-31D01-000

PUMP ASSY,FUEL

(26) KIT47370-40H00

KIT47370-40H00
BOLT REFER TO FIG.52A(H-10) FOR MO

	Référence	Désignation	Qté
# 1	16400-44B00-000 1640044B00000 1640044B00000	POMPE A HUILE COMPL. DR750/800 PUMP ASSY, ENGINE OIL	Non disponible	0,00 €
# 2	16331-44B00-000 1633144B00000 1633144B00000	PIGNON ENTRAINEMENT POMPE A H. GEAR, DRIVEN (NT:15)	38,93 €
# 3	09261-04009-000 0926104009000 0926104009000	BOULON 4X15.8 PIN 16X10	1,75 €
# 4	08221-10185-000 0822110185000 0822110185000	RONDELLE WASHER	1,97 €
# 5	08331-31109-000 0833131109000 0833131109000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 6	02112-06308-000 02112-06307-000 0211206308000	VIS 6X30MM SCREW	2,62 €
# 7	16320-44B00-000 1632044B00000 1632044B00000	PIGNON ENTRAINEMENT POMPE A H. GEAR, DRIVE (NT:35)	Non disponible	0,00 €
# 8	09380-17001-000 0938017001000 0938017001000	ANNEAU RETENUE CIRCLIP	1,97 €
# 9	08211-17241-000 0821117241000 0821117241000	RONDELLE DE SURETE WASHER	3,13 €
# 10	16440-44B00-000 1644044B00000	VALVE ASSY, OIL RELIEF	Non disponible	0,00 €
# 11	08212-14181-000 0821214181000 0821214181000	BAGUE DE JOINT WASHER	2,02 €
# 12	16520-44B00-000 1652044B00000 1652044B00000	CRIBLE D'HUILE DR750/800S STRAINER, ENGINE OIL	Non disponible	0,00 €
# 13	02112-05126-000 0211205126000	SCREW SCREW M5X.08X12	Non disponible	0,00 €
# 14	08321-21056-000 08321-0105A-000 0832121056000	WASHER, LOCK .LOCK WASHER	2,42 €
# 15	08322-21056-000 08322-0105B-000 0832221056000	WASHER RONDELLE *	3,06 €
# 16	16523-38A00-000 1652338A00000 1652338A00000	COUVERCLE DU CRIBLE CAP, OIL STRAINER	21,74 €
# 17	16528-38A00-000 1652838A00000 1652838A00000	JOINT TORIQUE O RING	11,98 €
# 18	01517-06207-000 01550-06207-000 0151706207000	VIS 6X20MM, 6-PANS BOLT, FRONT	3,13 €
# 19	16510-37440-000 16510-37450-000 1651037440000	FILTRE D'HUILE FILTER, ENGINE OIL	8,55 €
# 20	09280-16005-000 0928016005000 0928016005000	JOINT TORIQUE D: 2.4, ID: 15.8 O RING (D:2.4, ID:15.8)	3,06 €
# 21	16512-44B00-0ML 16512-14D00-000 1651244B000ML	COUVERCLE FILTRE A HUILE ARG. COUVERCLE	27,24 €
# 22	09280-72001-000 0928072001000 0928072001000	JOINT TORIQUE D: 2.4, ID: 73.0 O RING (D:2.4, ID:73)	5,12 €
# 23	09440-21004-000 0944021004000 0944021004000	RESSORT SPRING	3,33 €
# 24	01547-06165-000 01547-0616B-000 0154706165000	BOLT BOLT REFER TO FIG.8B (C-7) FOR MODE	3,17 €
# 25	15100-44B00-000 1510044B00000	PUMP ASSY, FUEL	Non disponible	0,00 €
# 26	01517-06164-000 0151706164000	KIT47370-40H00 BOLT REFER TO FIG.52A(H-10) FOR MO	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE - POMPE A ESSENCE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
