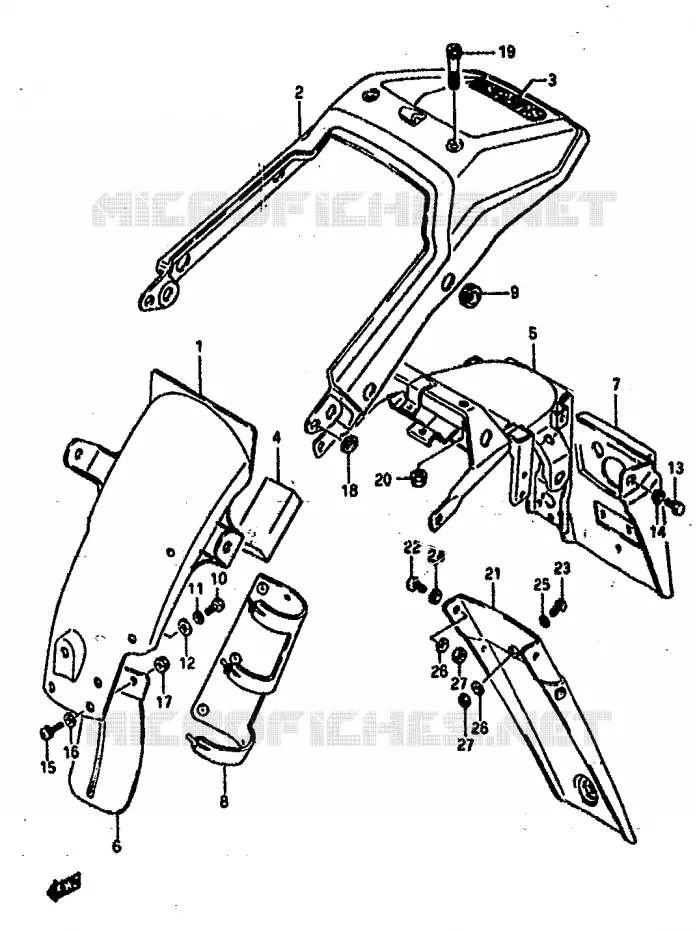

Vue éclatée

BOL DE PHARE - GARDE BOUE AVANT

GARDE BOUE ARRIERE POUR SUZUKI DR 800 1990

CARENAGE TETE DE FOURCHE

(1) 63112-44B00-000

GARDE-BOUE ARRIERE, AVANT
GARDE BOUE

(2) 63110-44B10-0NF

GARDE-BOUE ARRIERE BLEU DR800S
BODY,REAR FENDER REAR (BLUE)

(2) 63110-44B10-28V

GARDE-BOUE ARR. ROUGE DR800SL
BODY,REAR FENDER REAR (RED)

(2) 63110-44B10-0NF

GARDE-BOUE ARRIERE BLEU DR800S
BODY,REAR FENDER REAR (BLUE)

(2) 63110-44B10-28V

GARDE-BOUE ARR. ROUGE DR800SL
BODY,REAR FENDER REAR (RED)

(3) 68171-44B00-3RZ

EMBLEM

(3) 68171-44B00-3UT

EMBLEM.REAR FENDER
EMBLEM

(4) 63191-44B00-000

DUST SEAL,REAR FENDER

(5) 63120-44B02-000

RENFORCEMENT GARDE-BOUE ARR.
REINFORCEMENT,REAR FENDER

(6) 63412-44B00-000

GARDE-BOUE
BAVETTE

(7) 63311-44B00-000

BAVETTE
EXTENSION,REAR FENDER

(7) 63311-44B20-000

ALLONGEMENT GARDE-BOUE ARR.
EXTENSION,REAR FENDER

(8) 63411-44B01-000

BAVETTE
COUVERCLE

(9) 09308-17002-000

CASQUILHO
GROMMET

(10) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(11) 08321-0106A-000

.LOCK WASHER

(12) 09169-06026-000

TOLE DE SURETE
WASHER,FRONT

(13) 01500-0612A-000

BOLT
BOLT,EXTENSION,FRONT

(14) 09169-06071-000

DOUILLE/RONDELLE
.WASHER,LOWER

(15) 02112-06167-000

VIS M6X16
SCREW REFER TO FIG.29A(F-7) FOR MODE

(16) 09160-06082-000

RONDELLE 6.5X13X1
RONDELLE

(17) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(18) 09169-10010-000

TOLE DE SURETE
WASHER,FENDER

(19) 07130-08407-000

BOLT
.BOLT, AXLE HOLDER RH

(20) 08319-3108A-000

NUT
NUT, REAR

(21) 63331-44B00-000

BAVETTE

(21) 63331-44B20-000

63331-44B20-000
BAVETTE

(21) 63331-44B31-000

ALLONGEMENT GARDE-BOUE ARRIERE
BAVETTE

(22) 02142-0612B-000

SCREW
SCREW, COWL BODY REAR, RH

(23) 09125-06055-000

VIS 6X25
SCREW,CENTER

(24) 09169-06055-000

TOLE DE SURETE
WASHER

(25) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(26) 09160-06019-000

RONDELLE 6.5X16X1.2
WASHER

(27) 08310-0006B-000

NUT

	Référence	Désignation	Qté
# 1	63112-44B00-000 6311244B00000 6311244B00000	GARDE-BOUE ARRIERE, AVANT GARDE BOUE	Non disponible	0,00 €
# 2	63110-44B00-0NF 6311044B000NF	GARDE-BOUE ARRIERE BLEU DR800S BODY, REAR FENDER REAR (BLUE)	Non disponible	0,00 €
# 2	63110-44B00-28V 6311044B0028V	GARDE-BOUE ARR. ROUGE DR800SL BODY, REAR FENDER REAR (RED)	Non disponible	0,00 €
# 2	63110-44B10-0NF 6311044B100NF 6311044B100NF	GARDE-BOUE ARRIERE BLEU DR800S BODY, REAR FENDER REAR (BLUE)	Non disponible	0,00 €
# 2	63110-44B10-28V 6311044B1028V 6311044B1028V	GARDE-BOUE ARR. ROUGE DR800SL BODY, REAR FENDER REAR (RED)	Non disponible	0,00 €
# 3	68171-44B00-3RZ 6817144B003RZ 6817144B003RZ	EMBLEM	Non disponible	0,00 €
# 3	68171-44B00-3UT 6817144B003UT 6817144B003UT	EMBLEM.REAR FENDER EMBLEM	Non disponible	0,00 €
# 4	63191-44B00-000 6319144B00000 6319144B00000	DUST SEAL, REAR FENDER	Non disponible	0,00 €
# 5	63120-44B02-000 6312044B02000 6312044B02000	RENFORCEMENT GARDE-BOUE ARR. REINFORCEMENT, REAR FENDER	Non disponible	0,00 €
# 6	63412-44B00-000 6341244B00000 6341244B00000	GARDE-BOUE BAVETTE	Non disponible	0,00 €
# 7	63311-44B00-000 6331144B00000 6331144B00000	BAVETTE EXTENSION, REAR FENDER	Non disponible	0,00 €
# 7	63311-44B10-000 6331144B10000	ALLONGEMENT GARDE-BOUE ARR. EXTENSION, REAR FENDER	Non disponible	0,00 €
# 8	63411-44B01-000 6341144B01000 6341144B01000	BAVETTE COUVERCLE	Non disponible	0,00 €
# 9	09308-17002-000 0930817002000 0930817002000	CASQUILHO GROMMET	Non disponible	0,00 €
# 10	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 11	08321-21064-000 0832121064000	.LOCK WASHER	Non disponible	0,00 €
# 12	09169-06026-000 0916906026000 0916906026000	TOLE DE SURETE WASHER, FRONT	2,22 €
# 13	01107-06125-000 01500-0612A-000 0110706125000	BOLT BOLT, EXTENSION, FRONT	2,31 €
# 14	09169-06034-000 09169-06071-000 0916906034000	DOUILLE/RONDELLE .WASHER, LOWER	2,82 €
# 15	02112-16168-000 02112-06167-000 0211216168000	VIS M6X16 SCREW REFER TO FIG.29A(F-7) FOR MODE	2,04 €
# 16	09160-06015-000 09160-06082-000 0916006015000	RONDELLE 6.5X13X1 RONDELLE	2,02 €
# 17	08319-31067-000 0831931067000 0831931067000	ECROU 6MM CHROMEE NUT	2,53 €
# 18	09169-10010-000 0916910010000 0916910010000	TOLE DE SURETE WASHER, FENDER	3,13 €
# 19	07110-08407-000 07130-08407-000 0711008407000	BOLT .BOLT, AXLE HOLDER RH	3,50 €
# 20	08319-31085-000 08319-3108A-000 0831931085000	NUT NUT, REAR	2,66 €
# 21	63331-44B00-000 6333144B00000 6333144B00000	BAVETTE	Non disponible	0,00 €
# 21	63331-44B20-000 6333144B20000 6333144B20000	63331-44B20-000 BAVETTE	Non disponible	0,00 €
# 21	63331-44B30-000 6333144B30000	ALLONGEMENT GARDE-BOUE ARRIERE BAVETTE	Non disponible	0,00 €
# 22	02142-06125-000 02142-0612B-000 0214206125000	SCREW SCREW, COWL BODY REAR, RH	2,29 €
# 23	09125-06055-000 0912506055000 0912506055000	VIS 6X25 SCREW, CENTER	3,48 €
# 24	09169-06055-000 0916906055000 0916906055000	TOLE DE SURETE WASHER	2,20 €
# 25	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 26	09160-06019-000 0916006019000 0916006019000	RONDELLE 6.5X16X1.2 WASHER	1,84 €
# 27	08310-22066-000 0831022066000	NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au GARDE BOUE ARRIERE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
