CARTER

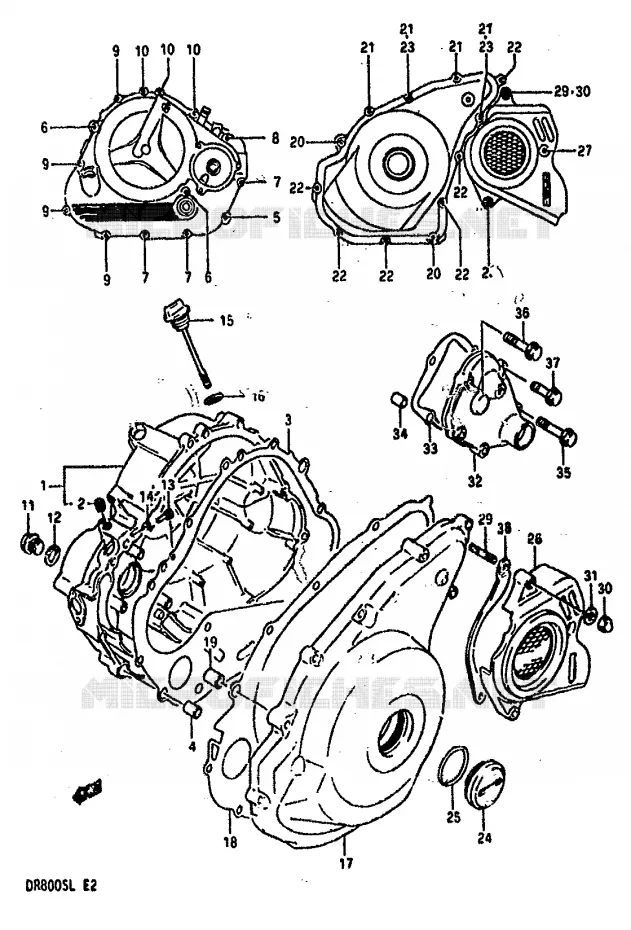

CARTER POUR SUZUKI DR 800 1990

VILEBREQUIN

(1) 11340-44B02-0ML

COVER,CLUTCH
COVER,CLUTCH (GRAY)

(2) 09246-04001-000

BOUCHON
.PLUG, OIL GALLERY

(3) 11482-44B10-000

JOINT COUVERCLE D'EMBRAYAGE
GASKET,CLUTCH COVER

(3) 11482-44B00-H17

JOINT D'EMBRAYAGE

(4) 04211-13189-000

DOUILLE 10.4X13X18
.CRANKCASE DOWEL PIN

(5) 01547-0660B-000

BOLT. CRANKCASE
.BOLT (6X60)

(6) 01547-0650B-000

SCREW
BOLT (6X50)

(7) 01547-0645B-000

BOLT
BOLT (6X45)

(8) 01547-0640B-000

BOLT. REAR
.BOLT (6X40)

(9) 01547-06307-000

VIS 6X30MM CHROMEE
.BOLT (6X30)

(10) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (6X25)

(11) 09247-14015-000

BOUCHON DE VIDANGE
PLUG,OIL GALLERY

(12) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(13) 09493-36003-000

GICLEUR D'AIR/-D'HUILE
JET,OIL GALLERY

(14) 09280-04004-000

JOINT TORIQUE D: 1.2, ID: 4
O RING

(15) 11970-44B20-000

JAUGE D'HUILE
GAUGE,OIL LEVEL

(16) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING

(17) 11351-44B03-0ML

COUVERCLE D'ALLUM. GRIS DR800S
COVER,MAGNETO (GRAY)

(18) 11483-44B11-000

JOINT CARTER D'ALTERNAT.DR-BIG
JOINT ALLUMAGE

(18) 11483-44B00-H17

GASKET,MAGNETO COVER (NA)

(19) 04211-13189-000

DOUILLE 10.4X13X18
.CRANKCASE DOWEL PIN

(20) 01547-0645B-000

BOLT
BOLT (6X45)

(21) 01547-0635B-000

BOLT

(22) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (6X25)

(23) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(24) 09259-36016-20H

COUVERCLE A VIS, ALLUMAGE
PLUG

(25) 09280-33004-000

JOINT TORIQUE D: 3.1, ID: 32.7
O RING

(26) 11360-44B00-20H

COUVERCLE DE PIGNON DR800SM-R
COVER,ENGINE SPROCKET (GRAY)

(27) 01547-06307-000

VIS 6X30MM CHROMEE
.BOLT (6X30)

(28) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (6X25)

(29) 09108-06107-XC0

BOLT,STUD
STUD

(30) 08313-11065-000

NUT
NUT, CENTER

(31) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(32) 11371-44B00-0ML

COUVERCLE CHANGEM. VIT. DR800S
CARTER

(33) 11485-44B10-000

JOINT CARTER DU CHANGEM. VIT.
GASKET,GEAR SHIFT COVER

(33) 11485-44B00-H17

GASKET,GEAR SHIFT COVER (NA)

(34) 04211-09129-000

BOULON 9X12
PIN 16X10

(35) 01547-06307-000

VIS 6X30MM CHROMEE
.BOLT (6X30)

(36) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT (6X25)

(37) 01547-0616B-000

BOLT
BOLT REFER TO FIG.8B (C-7) FOR MODE

(38) 27641-44B01-000

GUIDE DE CHAINE
PLATE,CHAIN GUIDE

	Référence	Désignation	Qté
# 1	11340-44B00-0ML 1134044B000ML	COVER, CLUTCH COVER, CLUTCH (GRAY)	Non disponible	0,00 €
# 2	09246-05001-000 0924605001000	BOUCHON .PLUG, OIL GALLERY	Non disponible	0,00 €
# 3	11482-44B00-000 1148244B00000	JOINT COUVERCLE D'EMBRAYAGE GASKET, CLUTCH COVER	Non disponible	0,00 €
# 3	11482-44B00-H17 1148244B00H17 1148244B00H17	JOINT D'EMBRAYAGE	Non disponible	0,00 €
# 4	09206-13001-000 04211-13189-000 0920613001000	DOUILLE 10.4X13X18 .CRANKCASE DOWEL PIN	2,71 €
# 5	01547-06605-000 01547-0660B-000 0154706605000	BOLT. CRANKCASE .BOLT (6X60)	3,50 €
# 6	01547-06505-000 01547-0650B-000 0154706505000	SCREW BOLT (6X50)	3,08 €
# 7	01547-06454-000 01547-0645B-000 0154706454000	BOLT BOLT (6X45)	3,13 €
# 8	01547-06404-000 01547-0640B-000 0154706404000	BOLT. REAR .BOLT (6X40)	3,13 €
# 9	01547-06304-000 01547-06307-000 0154706304000	VIS 6X30MM CHROMEE .BOLT (6X30)	2,73 €
# 10	01547-06254-000 01547-0625B-000 0154706254000	BOLT. FINAL GEAR CASE COVER BOLT (6X25)	2,73 €
# 11	09247-14015-000 0924714015000 0924714015000	BOUCHON DE VIDANGE PLUG, OIL GALLERY	4,35 €
# 12	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 13	09493-36003-000 0949336003000 0949336003000	GICLEUR D'AIR/-D'HUILE JET, OIL GALLERY	Non disponible	0,00 €
# 14	09280-04004-000 0928004004000 0928004004000	JOINT TORIQUE D: 1.2, ID: 4 O RING	1,86 €
# 15	11970-44B20-000 1197044B20000 1197044B20000	JAUGE D'HUILE GAUGE, OIL LEVEL	Non disponible	0,00 €
# 16	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING	2,02 €
# 17	11351-44B00-0ML 1135144B000ML	COUVERCLE D'ALLUM. GRIS DR800S COVER, MAGNETO (GRAY)	Non disponible	0,00 €
# 18	11483-44B00-000 11483-44B11-000 1148344B00000	JOINT CARTER D'ALTERNAT.DR-BIG JOINT ALLUMAGE	59,76 €
# 18	11483-44B00-H17 1148344B00H17 1148344B00H17	GASKET, MAGNETO COVER (NA)	Non disponible	0,00 €
# 19	09206-13001-000 04211-13189-000 0920613001000	DOUILLE 10.4X13X18 .CRANKCASE DOWEL PIN	2,71 €
# 20	01547-06454-000 01547-0645B-000 0154706454000	BOLT BOLT (6X45)	3,13 €
# 21	01547-06354-000 01547-0635B-000 0154706354000	BOLT	3,08 €
# 22	01547-06254-000 01547-0625B-000 0154706254000	BOLT. FINAL GEAR CASE COVER BOLT (6X25)	2,73 €
# 23	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 24	09259-36013-000 09259-36016-20H 0925936013000	COUVERCLE A VIS, ALLUMAGE PLUG	11,25 €
# 25	09280-33004-000 0928033004000 0928033004000	JOINT TORIQUE D: 3.1, ID: 32.7 O RING	2,91 €
# 26	11360-44B00-0ML 1136044B000ML	COUVERCLE DE PIGNON DR800SM-R COVER, ENGINE SPROCKET (GRAY)	Non disponible	0,00 €
# 27	01547-06304-000 01547-06307-000 0154706304000	VIS 6X30MM CHROMEE .BOLT (6X30)	2,73 €
# 28	01547-06254-000 01547-0625B-000 0154706254000	BOLT. FINAL GEAR CASE COVER BOLT (6X25)	2,73 €
# 29	09108-06107-000 09108-06107-XC0 0910806107000	BOLT, STUD STUD	4,79 €
# 30	08313-11065-000 0831311065000 0831311065000	NUT NUT, CENTER	Non disponible	0,00 €
# 31	08322-21064-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 32	11371-44B00-0ML 1137144B000ML 1137144B000ML	COUVERCLE CHANGEM. VIT. DR800S CARTER	Non disponible	0,00 €
# 33	11485-44B00-000 1148544B00000	JOINT CARTER DU CHANGEM. VIT. GASKET, GEAR SHIFT COVER	Non disponible	0,00 €
# 33	11485-44B00-H17 1148544B00H17 1148544B00H17	GASKET, GEAR SHIFT COVER (NA)	Non disponible	0,00 €
# 34	04211-09129-000 0421109129000 0421109129000	BOULON 9X12 PIN 16X10	2,13 €
# 35	01547-06304-000 01547-06307-000 0154706304000	VIS 6X30MM CHROMEE .BOLT (6X30)	2,73 €
# 36	01547-06254-000 01547-0625B-000 0154706254000	BOLT. FINAL GEAR CASE COVER BOLT (6X25)	2,73 €
# 37	01547-06165-000 01547-0616B-000 0154706165000	BOLT BOLT REFER TO FIG.8B (C-7) FOR MODE	3,17 €
# 38	27641-44B01-000 2764144B01000 2764144B01000	GUIDE DE CHAINE PLATE, CHAIN GUIDE	7,28 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
