FEU ARRIERE - ECLAIRAGE DE PLAQUE

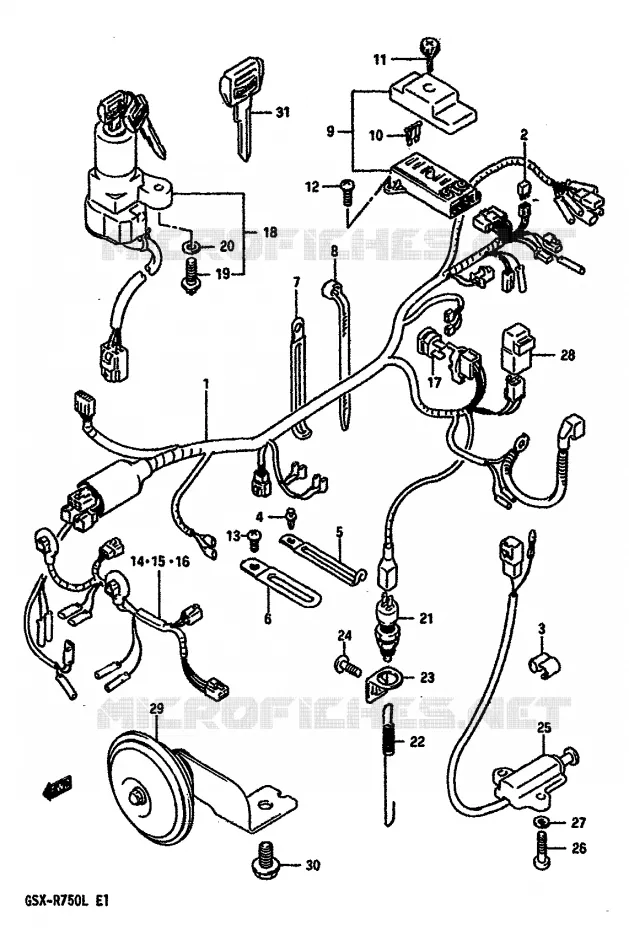

FAISCEAU ELECTRIQUE (MODELE J / K) POUR SUZUKI GSX-R 750 1988

FAISCEAU ELECTRIQUE (MODELE L)

(1) 36610-40C52-000

HARNESS,WIRING
DISCONTINUED

(2) 36611-38A10-000

DIODE
FUSE 20A

(3) 09408-00002-000

GUIDE DE CABLE
NUT

(4) 09409-07305-5PK

BOULON FIXATION
CLIP

(5) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, HIGH TENSION (L:95)

(5) 09404-06039-000

CLAMP
COLLIER *

(6) 09404-05403-000

CLAMP

(7) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, BREATHER HOSE (L:80)

(8) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP(L:125)

(8) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(9) 36740-27A00-000

SUPPORT DE FUSIBLE
DISCONTINUED

(10) 09481-10101-000

FUSIBLE 10A
FUSE (10A)

(11) 03541-0420A-000

SCREW
DISCONTINUED

(12) 02142-0516B-000

SCREW
SCREW, COWL PANEL

(13) 02142-05127-000

SCREW
.SCREW, UPPER

(14) 36856-17D00-000

TORCHE ELECTR.PHARE DOUBLE
DISCONTINUED

(14) 36856-17D20-000

WIRE,HEADLAMP LEAD

(15) 36856-17C40-000

WIRE,HEADLAMP LEAD

(16) 36856-17C50-000

WIRE,HEADLAMP LEAD

(17) 36750-05A00-000

FUSIBLE PRINCIPAL
BREAKER ASSY,CIRCUIT

(18) 37100-26D03-000

CONTACTEUR
SWITCH ASSY, IGNITION

(19) 09139-06026-000

VIS
BOLT

(20) 08321-0106A-000

.LOCK WASHER

(21) 37740-45D00-000

SWITCH ASSY STOP LAM
SWITCH ASSY,STOP LAMP

(22) 09443-06012-000

RESSORT INTERR.STOP ARRIERE
SPRING

(23) 43251-17C01-000

BRKT,STOP LAMP SWITC
BRACKET,STOP LAMP SWITCH UPPER

(24) 09139-06027-000

VIS 6X12MM
BOLT

(25) 37840-32C02-000

SIDE STAND SWITCH
DISCONTINUED

(26) 02112-0616A-000

SCREW
SCREW, FRONT FENDER

(27) 08321-0106A-000

.LOCK WASHER

(28) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND WARNING

(29) 38500-17C00-000

KLAXON 12V GSX-R750J,K
HORN ASSY

(30) 01550-08127-000

VIS 8X12MM
PLUG, OIL GALLERY

(31) 37146-26D10-000

CLEF DE CONTACTE BRUTE R-/W
KEY, BLANK

	Référence	Désignation	Qté
# 1	36610-17C01-000 3661017C01000	HARNESS, WIRING DISCONTINUED	Non disponible	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE FUSE 20A	18,94 €
# 3	09408-00002-000 0940800002000 0940800002000	GUIDE DE CABLE NUT	2,66 €
# 4	09409-07305-000 09409-07305-5PK 0940907305000	BOULON FIXATION CLIP	2,66 €
# 5	09404-06403-000 09404-06039-000 0940406403000	CLAMP COLLIER *	2,86 €
# 5	09404-06404-000 09404-06036-000 0940406404000	CLAMP (L80 T:1.0) CLAMP, HIGH TENSION (L:95)	2,93 €
# 6	09404-05403-000 0940405403000 0940405403000	CLAMP	Non disponible	0,00 €
# 7	09404-06415-000 09404-06036-000 0940406415000	CLAMP (L80 T:1.0) CLAMP, BREATHER HOSE (L:80)	2,93 €
# 8	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP(L:125)	3,13 €
# 8	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 9	36740-17C00-000 36740-27A00-000 3674017C00000	SUPPORT DE FUSIBLE DISCONTINUED	77,46 €
# 10	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A FUSE (10A)	1,97 €
# 11	36721-17C00-000 03541-0420A-000 3672117C00000	SCREW DISCONTINUED	2,00 €
# 12	02142-05164-000 02142-0516B-000 0214205164000	SCREW SCREW, COWL PANEL	2,42 €
# 13	02142-05128-000 02142-05127-000 0214205128000	SCREW .SCREW, UPPER	2,60 €
# 14	36856-17C00-000 3685617C00000	TORCHE ELECTR.PHARE DOUBLE DISCONTINUED	Non disponible	0,00 €
# 14	36856-17C21-000 3685617C21000	WIRE, HEADLAMP LEAD	Non disponible	0,00 €
# 15	36856-17C40-000 3685617C40000 3685617C40000	WIRE, HEADLAMP LEAD	Non disponible	0,00 €
# 16	36856-17C50-000 3685617C50000 3685617C50000	WIRE, HEADLAMP LEAD	Non disponible	0,00 €
# 17	36750-05A00-000 3675005A00000 3675005A00000	FUSIBLE PRINCIPAL BREAKER ASSY, CIRCUIT	55,90 €
# 18	37100-17C00-000 37100-26D03-000 3710017C00000	CONTACTEUR SWITCH ASSY, IGNITION	195,41 €
# 19	09139-06026-000 0913906026000 0913906026000	VIS BOLT	2,68 €
# 20	08321-31066-000 0832131066000	.LOCK WASHER	Non disponible	0,00 €
# 21	37740-24A00-000 37740-45D00-000 3774024A00000	SWITCH ASSY STOP LAM SWITCH ASSY, STOP LAMP	21,98 €
# 22	09443-06012-000 0944306012000 0944306012000	RESSORT INTERR.STOP ARRIERE SPRING	3,42 €
# 23	43251-17C00-000 4325117C00000	BRKT, STOP LAMP SWITC BRACKET, STOP LAMP SWITCH UPPER	Non disponible	0,00 €
# 24	09139-06027-000 0913906027000 0913906027000	VIS 6X12MM BOLT	Non disponible	0,00 €
# 25	37840-17C00-000 3784017C00000	SIDE STAND SWITCH DISCONTINUED	Non disponible	0,00 €
# 26	02112-06164-000 02112-0616A-000 0211206164000	SCREW SCREW, FRONT FENDER	1,73 €
# 27	08321-21064-000 0832121064000	.LOCK WASHER	Non disponible	0,00 €
# 28	38740-24B10-000 38740-24X50-000 3874024B10000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY, SIDE STAND WARNING	41,35 €
# 29	38500-17C00-000 3850017C00000 3850017C00000	KLAXON 12V GSX-R750J, K HORN ASSY	Non disponible	0,00 €
# 30	01517-08128-000 01550-08127-000 0151708128000	VIS 8X12MM PLUG, OIL GALLERY	3,26 €
# 31	37146-03A80-000 37146-26D10-000 3714603A80000	CLEF DE CONTACTE BRUTE R-/W KEY, BLANK	27,55 €
