CARTER INFERIEUR (MODELE J / K) REFER TO FIG.6A (C-3) FOR MODEL L

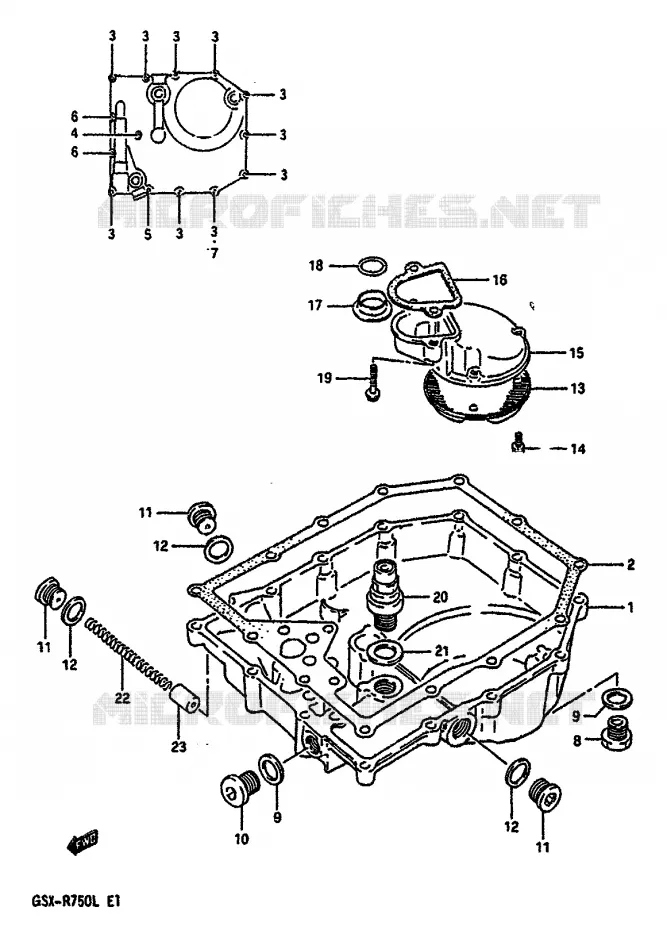

CARTER INFERIEUR (MODELE L) POUR SUZUKI GSX-R 750 1988

POMPE A HUILE

(1) 11511-17D01-000

CARTER D'HUILE R750F-M/R1100-H
DISCONTINUED

(2) 11489-27A21-000

JOINT
GASKET, OIL PAN (ASB)

(3) 07130-06257-000

BOLT
SCREW

(4) 07130-0635B-000

.BOLT

(5) 07130-06407-000

BOULON
.BOLT

(6) 07130-0645A-000

BOLT

(7) 09168-06024-000

JOINT 5.8X11X1.2
WASHER

(8) 09247-14002-000

PLUG
PLUG,OIL DRAIN

(9) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(10) 09248-14010-000

BOUCHON VIDANGE 14X12MM
PLUG,OIL GALLERY

(11) 09248-16012-000

PLUG,PLGR OUT
PLUG,OIL GALLERY

(12) 09168-16002-000

BAGUE DE JOINT 16X22X2
GASKET 16X22X2

(13) 16520-09301-000

CRIBLE D'HUILE
STRAINER,ENGINE OIL

(14) 01570-06127-000

VIS 6X12MM CHROMEE
BOLT,REAR

(15) 16525-06B00-000

COUVERCLE FILTRE A HUILE
PROTECTOR,STRAINER

(16) 16528-27A21-000

GASKET
GASKET, PROTECTOR (ASB)

(17) 16529-27A01-000

BAGUE DE JOINT
GASKET,OUTLET

(18) 09280-18009-000

JOINT TORIQUE D: 3.2, ID: 17.8
O RING

(19) 01550-0625A-000

BOLT
BOLT (FLANGE)

(20) 16440-17C10-000

VALVE ASSY, OIL RELIEF

(21) 09168-16002-000

BAGUE DE JOINT 16X22X2
GASKET 16X22X2

(22) 09440-09027-000

RESSORT
SPRING

(23) 16442-34301-000

CAPUCHON, CONTROLE D'HUILE
PLUNGER,OIL CONTROL

	Référence	Désignation	Qté
# 1	11511-17D00-000 1151117D00000	CARTER D'HUILE R750F-M/R1100-H DISCONTINUED	Non disponible	0,00 €
# 2	11489-27A00-000 11489-27A21-000 1148927A00000	JOINT GASKET, OIL PAN (ASB)	24,29 €
# 3	07110-06257-000 07130-06257-000 0711006257000	BOLT SCREW	3,48 €
# 4	07110-06357-000 07130-0635B-000 0711006357000	.BOLT	4,37 €
# 5	07110-06408-000 07130-06407-000 0711006408000	BOULON .BOLT	3,26 €
# 6	07110-06458-000 07130-0645A-000 0711006458000	BOLT	3,48 €
# 7	09168-06024-000 0916806024000 0916806024000	JOINT 5.8X11X1.2 WASHER	2,26 €
# 8	09247-14001-000 09247-14002-000 0924714001000	PLUG PLUG, OIL DRAIN	5,23 €
# 9	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 10	09248-14004-000 09248-14010-000 0924814004000	BOUCHON VIDANGE 14X12MM PLUG, OIL GALLERY	6,06 €
# 11	09248-16010-000 09248-16012-000 0924816010000	PLUG, PLGR OUT PLUG, OIL GALLERY	5,23 €
# 12	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 GASKET 16X22X2	2,60 €
# 13	16520-09301-000 1652009301000 1652009301000	CRIBLE D'HUILE STRAINER, ENGINE OIL	17,95 €
# 14	01137-06128-000 01570-06127-000 0113706128000	VIS 6X12MM CHROMEE BOLT, REAR	3,42 €
# 15	16525-06B00-000 1652506B00000 1652506B00000	COUVERCLE FILTRE A HUILE PROTECTOR, STRAINER	32,45 €
# 16	16528-27A02-000 16528-27A21-000 1652827A02000	GASKET GASKET, PROTECTOR (ASB)	9,18 €
# 17	16529-27A01-000 1652927A01000 1652927A01000	BAGUE DE JOINT GASKET, OUTLET	4,55 €
# 18	09280-18009-000 0928018009000 0928018009000	JOINT TORIQUE D: 3.2, ID: 17.8 O RING	6,77 €
# 19	01517-06257-000 01550-0625A-000 0151706257000	BOLT BOLT (FLANGE)	2,62 €
# 20	16440-17C00-000 16440-17C10-000 1644017C00000	VALVE ASSY, OIL RELIEF	75,31 €
# 21	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 GASKET 16X22X2	2,60 €
# 22	09440-09027-000 0944009027000 0944009027000	RESSORT SPRING	Non disponible	0,00 €
# 23	16442-34301-000 1644234301000 1644234301000	CAPUCHON, CONTROLE D'HUILE PLUNGER, OIL CONTROL	25,27 €
