COMPTEUR (MODELE J / K) REFER TO FIG.26A (F-5) FOR MODEL L

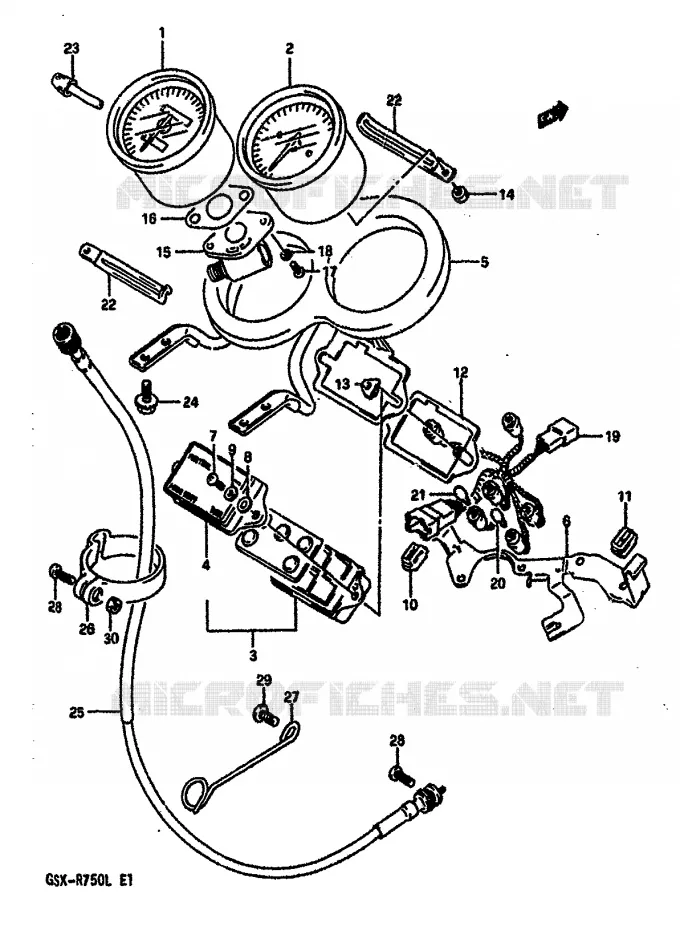

COMPTEUR (MODELE L) POUR SUZUKI GSX-R 750 1988

PHARE (MODELE J / K E18) REFER TO FIG.28A (F-9) FOR MODEL L

(1) 34110-41C21-000

COMPTEUR KILOMETRIQUE R1100M,N
COMPTEUR

(1) 34110-17C30-000

SPEEDOMETER (MILE/KI
DISCONTINUED

(2) 34210-18D00-000

COMPTE-TOURS GSX-R750J,K,L,M
DISCONTINUED

(3) 36380-17C20-000

BOXE D'AMPOULES INDICATION CPL
BOITIER

(4) 36381-32C10-000

CARTER D'AMPOULES INDICATEUR
CASE,UPPER

(5) 34950-17C80-000

PLAQUE SUPPORT D'INSTRUMENTS
SUPPORT

(6) 34111-17C00-000

PLAQUE SUPPORT D'INSTRUMENTS
BRACKET

(7) 02112-0412A-000

SCREW
.SCREW 6X10

(8) 08322-0104B-000

WASHER
.WASHER 4MM

(9) 08321-0104A-000

WASHER,LOCK
..LOCK WASHER

(10) 34189-17C00-000

CAOUTCHOUC AMORTISSEUR GAUCHE
DAMPER,LH

(11) 34189-27A00-000

CAOUTCHOUC AMORTISSEUR
DAMPER, RH

(12) 34718-32C00-000

PLAQUE SUPPORT, FEU INDICAT.
SUPPORT

(13) 34716-32C00-000

CAOUTCHOUC AMORTISSEUR
DAMPER

(14) 08310-00043-000

.NUT

(15) 34131-48B10-000

TRANSMISSION RENVOIE, COMPTEUR
BOITIER DE PIGNON

(16) 34132-17C00-000

JOINT
WASHER

(17) 02112-0412A-000

SCREW
.SCREW 4X12 CROSS

(18) 08321-0104A-000

WASHER,LOCK
.LOCK WASHER

(19) 34170-41C20-000

PORTE D'AMPOULES
FAISCEAU

(20) 09471-12085-000

AMPOULE 12V3W CULOT EN VERRE
BULB (12V,3W)

(21) 09471-12108-000

BULB (12V,1.7W)

(22) 09404-06039-000

CLAMP

(23) 34124-49400-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(24) 01550-0612B-000

BOLT
.BOLT, OIL GALLERY

(25) 34910-19C02-000

CABLE ASSY,SPEEDOMETER
DISCONTINUED

(26) 34938-17D51-000

BRIDE, GUIDE DE CABLE COMPTEUR
DISCONTINUED

(27) 34939-17D00-000

GUIDE DE CABLE COMPTE-TOURS
CLAMP,CABLE NO.3

(28) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(29) 02142-06107-000

SCREW

(30) 08310-00057-000

ECROU 5MM
..NUT

	Référence	Désignation	Qté
# 1	34110-17C20-000 3411017C20000	COMPTEUR KILOMETRIQUE R1100M, N COMPTEUR	Non disponible	0,00 €
# 1	34110-17C30-000 3411017C30000 3411017C30000	SPEEDOMETER (MILE/KI DISCONTINUED	Non disponible	0,00 €
# 2	34210-17C00-000 3421017C00000	COMPTE-TOURS GSX-R750J, K, L, M DISCONTINUED	Non disponible	0,00 €
# 3	36380-32C10-000 3638032C10000	BOXE D'AMPOULES INDICATION CPL BOITIER	Non disponible	0,00 €
# 4	36381-32C10-000 3638132C10000 3638132C10000	CARTER D'AMPOULES INDICATEUR CASE, UPPER	Non disponible	0,00 €
# 5	34950-17C80-000 3495017C80000 3495017C80000	PLAQUE SUPPORT D'INSTRUMENTS SUPPORT	Non disponible	0,00 €
# 6	34111-17C00-000 3411117C00000 3411117C00000	PLAQUE SUPPORT D'INSTRUMENTS BRACKET	Non disponible	0,00 €
# 7	02112-04124-000 02112-0412A-000 0211204124000	SCREW .SCREW 6X10	1,62 €
# 8	08322-21045-000 08322-0104B-000 0832221045000	WASHER .WASHER 4MM	1,75 €
# 9	08321-21047-000 08321-0104A-000 0832121047000	WASHER, LOCK ..LOCK WASHER	2,42 €
# 10	34189-17C00-000 3418917C00000 3418917C00000	CAOUTCHOUC AMORTISSEUR GAUCHE DAMPER, LH	Non disponible	0,00 €
# 11	34189-04A30-000 34189-27A00-000 3418904A30000	CAOUTCHOUC AMORTISSEUR DAMPER, RH	6,43 €
# 12	34718-32C00-000 3471832C00000 3471832C00000	PLAQUE SUPPORT, FEU INDICAT. SUPPORT	Non disponible	0,00 €
# 13	34716-32C00-000 3471632C00000 3471632C00000	CAOUTCHOUC AMORTISSEUR DAMPER	Non disponible	0,00 €
# 14	08310-11045-000 0831011045000	.NUT	Non disponible	0,00 €
# 15	34131-48B10-000 3413148B10000 3413148B10000	TRANSMISSION RENVOIE, COMPTEUR BOITIER DE PIGNON	Non disponible	0,00 €
# 16	34132-17C00-000 3413217C00000 3413217C00000	JOINT WASHER	Non disponible	0,00 €
# 17	02112-04128-000 02112-0412A-000 0211204128000	SCREW .SCREW 4X12 CROSS	1,62 €
# 18	08321-21045-000 08321-0104A-000 0832121045000	WASHER, LOCK .LOCK WASHER	2,42 €
# 19	34170-17C20-000 3417017C20000	PORTE D'AMPOULES FAISCEAU	Non disponible	0,00 €
# 20	09471-12103-000 09471-12085-000 0947112103000	AMPOULE 12V3W CULOT EN VERRE BULB (12V, 3W)	5,61 €
# 21	09471-12108-000 09471-12108-000 0947112108000	BULB (12V, 1.7W)	4,37 €
# 22	09404-04402-000 09404-06039-000 0940404402000	CLAMP	2,86 €
# 23	34124-49400-000 3412449400000 3412449400000	BOUTON COMPTEUR JOURNALIER BOUTON	6,27 €
# 24	01517-06125-000 01550-0612B-000 0151706125000	BOLT .BOLT, OIL GALLERY	3,15 €
# 25	34910-17C01-000 34910-19C02-000 3491017C01000	CABLE ASSY, SPEEDOMETER DISCONTINUED	32,05 €
# 26	34938-17D50-000 3493817D50000	BRIDE, GUIDE DE CABLE COMPTEUR DISCONTINUED	Non disponible	0,00 €
# 27	34939-17D00-000 3493917D00000 3493917D00000	GUIDE DE CABLE COMPTE-TOURS CLAMP, CABLE NO.3	Non disponible	0,00 €
# 28	02112-05164-000 02112-0516B-000 0211205164000	SCREW. TRUNK BOX SCREW	2,06 €
# 29	02142-06108-000 02142-06107-000 0214206108000	SCREW	2,88 €
# 30	08310-11058-000 08310-00057-000 0831011058000	ECROU 5MM ..NUT	2,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
