TRANSMISSION

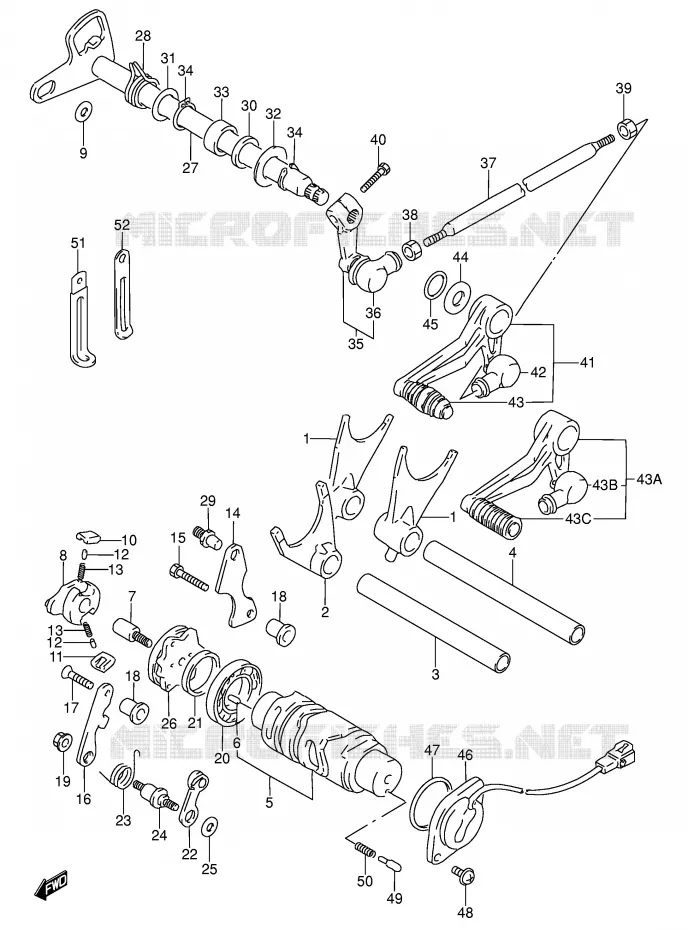

ENSEMBLE DE SELECTION DE VITESSES POUR SUZUKI RF 600 1996

ALTERNATEUR (MODELE P / R) REFER TO FIG.25A(E-11) FOR MODEL S/T/V

(1) 25211-17E02-000

FORK.GEAR SHIFT DL1000
FORK, GEAR SHIFTING NO.1

(1) 25211-17E02-000

FORK.GEAR SHIFT DL1000
FORK, GEAR SHIFTING NO.1

(1) 25211-17E02-000

FORK.GEAR SHIFT DL1000
FORK, GEAR SHIFTING NO.1
FORK.GEAR SHIFT DL1000

(1) 25211-17E02-000

FORK.GEAR SHIFT DL1000
FORK, GEAR SHIFTING NO.1
FORK.GEAR SHIFT DL1000

(2) 25231-35F00-000

FORK,GEAR SHIFT,NO.3
FORK, GEAR SHIFTING NO.3

(3) 25411-26D01-000

GEAR SHIFT FK SHAFT
AXE

(4) 25411-27A00-000

AXE DU FOURCHETTE L=128
AXE

(5) 25310-17E02-000

CAM,GEAR SHIFT
CAM, GEAR SHIFTING

(6) 04221-04089-000

BOULON 4X8
PIN 16X10

(7) 25312-12C00-000

GOUJON
PIN, SHIFT CAM DRIVEN GEAR

(8) 25322-33C01-000

SHIFTER
PLAQUETTE

(9) 09180-07014-000

DOUILLE 7X10X5
SPACER 6X9.8X6

(10) 25323-34201-000

CLIQUET CHANGEMENT VITESSES
PAWL, NO.1

(11) 25324-34201-000

CLIQUET CHANGEMENT VITESSES
PAWL, NO.2

(12) 09261-05003-000

BOULON 5X8
PIN 16X10

(12) 09261-05003-000

BOULON 5X8
PIN 16X10

(13) 09440-04003-000

RESSORT
SPRING

(13) 09440-04003-000

RESSORT
SPRING

(14) 25331-26D00-000

TOLE D'ARRET
CLIQUET

(15) 02112-0630A-000

SCREW

(16) 25341-17E00-000

GUIDE SEGMENT CHANGEM.VITESSES
GUIDE, CAM

(17) 02122-0630B-000

SCREW

(18) 09180-06202-000

DOUILLE 6.1X10X16
RONDELLE

(18) 09180-06202-000

DOUILLE 6.1X10X16
RONDELLE

(19) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(20) 09262-25006-000

ROULEMENT A BILLE 25X47X8
BEARING (25X47X8)

(21) 09160-25059-000

RONDELLE 25X32X3.0
WASHER (25X32X3)

(22) 25350-26D01-000

STOPPER,GEAR SHIFT C
ARRET

(23) 25355-26D21-000

SPRING.STOPPER ARM
SPRING

(24) 25356-12C00-000

BOULON FILETEE
SUPPORT, STOPPER

(25) 08211-06141-000

RONDELLE DE SURETE
WASHER

(26) 25380-12B00-000

PLAQUE D'ARRET SEGMENT VIT.
PLATE, STOPPER

(27) 25510-17E10-000

AXE DU CHANGEMENT VITESSES
AXE

(28) 09444-20003-000

RESSORT
SPRING

(29) 25671-01011-000

STOPPER,GEAR SHIFT ARM
STOPPER, ARM

(30) 09283-14006-000

SIMMER 14X22X6
OIL SEAL

(31) 09181-14167-000

RONDELLE 14X22X1.0
WASHER, RH

(32) 09160-14060-000

WASHER,14.5X28X0.8
RONDELLE

(32) 09160-14016-000

RONDELLE 14X29X0.8
WASHER,12X40X3.0

(33) 09263-14027-000

ROULEMENT A AIGUILLE 14X20X12
BRG,REAR CUSHION LEVER,FRONT

(34) 08331-3114A-000

CIRCLIP

(34) 08331-3114A-000

CIRCLIP

(34) 08331-3114A-000

CIRCLIP
CIRCLIP

(34) 08331-3114A-000

CIRCLIP
CIRCLIP

(35) 25520-19C03-000

ARM,GEAR SHIFT LINK
ROTULE

(36) 25526-47001-000

COVER,DUST
COUVERCLE

(37) 25525-21E10-000

TIGE DE CHANGEMENT VIT. L=185
BIELLETTE

(38) 09140-06011-000

ECROU
NUT

(39) 08310-00067-000

ECROU 6MM
NUT

(40) 01500-06257-000

VIS 6X25MM
BOLT, FRONT FENDER FRONT

(41) 25600-33E01-000

SELECTEUR
LEVER ASSY, GEAR SHIFTING

(42) 25526-47001-000

COVER,DUST
COUVERCLE

(43) 25652-16510-000

RUBBER,GEAR SHIFT PEDAL
RUBBER

(43A) 25600-33E01-000

SELECTEUR
LEVER ASSY, GEAR SHIFTING

(43B) 25526-47001-000

COVER,DUST
COUVERCLE

(43C) 25652-20C00-000

CAOUTCHOUC LEVIER CHANG. VIT.
RUBBER

(44) 09160-14052-000

ANILHA
WASHER

(45) 09160-18022-000

RONDELLE 18X24X1
WASHER (18X24X1)

(46) 37720-48B00-000

INTERRUPTEUR INDICATEUR VIT.
BOITIER

(47) 09280-36001-000

JOINT TORIQUE D: 2.4, ID: 36.2
O RING (D:2.4,ID:36.2)

(47) 09280-35006-000

JOINT TORIQUE D:2.4, ID: 35.5
O-RING,D:2.4,ID:35.5

(48) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
SCREW

(49) 09209-05011-000

BOULON
CONTACT

(50) 09440-04010-000

RESSORT
SPRING

(51) 09404-06039-000

CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

(52) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, DRAIN TUBE

(52) 09404-06039-000

CLAMP
CLAMP,BATTERY (+) LEAD WIRE

	Référence	Désignation	Qté
# 1	25211-17E00-000 25211-17E02-000 2521117E00000	FORK.GEAR SHIFT DL1000 FORK, GEAR SHIFTING NO.1	74,14 €
# 2	25231-17E00-000 25231-35F00-000 2523117E00000	FORK, GEAR SHIFT, NO.3 FORK, GEAR SHIFTING NO.3	79,75 €
# 3	25411-26D01-000 2541126D01000 2541126D01000	GEAR SHIFT FK SHAFT AXE	20,79 €
# 4	25411-27A00-000 2541127A00000 2541127A00000	AXE DU FOURCHETTE L=128 AXE	26,02 €
# 5	25310-17E01-000 25310-17E02-000 2531017E01000	CAM, GEAR SHIFT CAM, GEAR SHIFTING	170,50 €
# 6	04221-04089-000 0422104089000 0422104089000	BOULON 4X8 PIN 16X10	1,49 €
# 7	25312-12C00-000 2531212C00000 2531212C00000	GOUJON PIN, SHIFT CAM DRIVEN GEAR	8,10 €
# 8	25322-33C01-000 2532233C01000 2532233C01000	SHIFTER PLAQUETTE	55,77 €
# 9	09180-07014-000 0918007014000 0918007014000	DOUILLE 7X10X5 SPACER 6X9.8X6	4,77 €
# 10	25323-34201-000 2532334201000 2532334201000	CLIQUET CHANGEMENT VITESSES PAWL, NO.1	8,65 €
# 11	25324-34201-000 2532434201000 2532434201000	CLIQUET CHANGEMENT VITESSES PAWL, NO.2	8,52 €
# 12	09261-05003-000 0926105003000 0926105003000	BOULON 5X8 PIN 16X10	1,75 €
# 13	09440-04003-000 0944004003000 0944004003000	RESSORT SPRING	1,75 €
# 14	25331-26D00-000 2533126D00000 2533126D00000	TOLE D'ARRET CLIQUET	Non disponible	0,00 €
# 15	02112-06303-000 02112-0630A-000 0211206303000	SCREW	2,31 €
# 16	25341-17E00-000 2534117E00000 2534117E00000	GUIDE SEGMENT CHANGEM.VITESSES GUIDE, CAM	8,96 €
# 17	02122-06303-000 02122-0630B-000 0212206303000	SCREW	2,29 €
# 18	09180-06202-000 0918006202000 0918006202000	DOUILLE 6.1X10X16 RONDELLE	5,59 €
# 19	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 20	09262-25002-000 09262-25006-000 0926225002000	ROULEMENT A BILLE 25X47X8 BEARING (25X47X8)	23,60 €
# 21	09160-25059-000 0916025059000 0916025059000	RONDELLE 25X32X3.0 WASHER (25X32X3)	5,41 €
# 22	25350-26D01-000 2535026D01000 2535026D01000	STOPPER, GEAR SHIFT C ARRET	13,18 €
# 23	25355-26D10-000 25355-26D21-000 2535526D10000	SPRING.STOPPER ARM SPRING	7,96 €
# 24	25356-12C00-000 2535612C00000 2535612C00000	BOULON FILETEE SUPPORT, STOPPER	14,71 €
# 25	08211-06141-000 0821106141000 0821106141000	RONDELLE DE SURETE WASHER	2,00 €
# 26	25380-12B00-000 2538012B00000 2538012B00000	PLAQUE D'ARRET SEGMENT VIT. PLATE, STOPPER	Non disponible	0,00 €
# 27	25510-17E10-000 2551017E10000 2551017E10000	AXE DU CHANGEMENT VITESSES AXE	Non disponible	0,00 €
# 28	09444-20003-000 0944420003000 0944420003000	RESSORT SPRING	4,75 €
# 29	25671-01000-000 25671-01011-000 2567101000000	STOPPER, GEAR SHIFT ARM STOPPER, ARM	9,12 €
# 30	09283-14006-000 0928314006000 0928314006000	SIMMER 14X22X6 OIL SEAL	6,72 €
# 31	08211-14221-000 09181-14167-000 0821114221000	RONDELLE 14X22X1.0 WASHER, RH	3,42 €
# 32	09160-14016-000 0916014016000 0916014016000	RONDELLE 14X29X0.8 WASHER, 12X40X3.0	2,02 €
# 32	09160-14034-000 09160-14060-000 0916014034000	WASHER, 14.5X28X0.8 RONDELLE	2,88 €
# 33	09263-14027-000 0926314027000 0926314027000	ROULEMENT A AIGUILLE 14X20X12 BRG, REAR CUSHION LEVER, FRONT	14,00 €
# 34	08331-31146-000 08331-3114A-000 0833131146000	CIRCLIP	2,20 €
# 35	25520-19C02-000 25520-19C03-000 2552019C02000	ARM, GEAR SHIFT LINK ROTULE	56,74 €
# 36	25526-47000-000 25526-47001-000 2552647000000	COVER, DUST COUVERCLE	10,65 €
# 37	25525-21E10-000 2552521E10000 2552521E10000	TIGE DE CHANGEMENT VIT. L=185 BIELLETTE	19,61 €
# 38	09140-06011-000 0914006011000 0914006011000	ECROU NUT	1,49 €
# 39	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 40	01107-06257-000 01500-06257-000 0110706257000	VIS 6X25MM BOLT, FRONT FENDER FRONT	2,62 €
# 41	25600-17C03-000 25600-33E01-000 2560017C03000	SELECTEUR LEVER ASSY, GEAR SHIFTING	171,41 €
# 42	25526-47000-000 25526-47001-000 2552647000000	COVER, DUST COUVERCLE	10,65 €
# 43	25652-16500-000 25652-16510-000 2565216500000	RUBBER, GEAR SHIFT PEDAL RUBBER	8,63 €
# 43A	25600-33E00-000 25600-33E01-000 2560033E00000	SELECTEUR LEVER ASSY, GEAR SHIFTING	171,41 €
# 43B	25526-47000-000 25526-47001-000 2552647000000	COVER, DUST COUVERCLE	10,65 €
# 43C	25652-20C00-000 2565220C00000 2565220C00000	CAOUTCHOUC LEVIER CHANG. VIT. RUBBER	9,32 €
# 44	09160-14052-000 0916014052000 0916014052000	ANILHA WASHER	5,97 €
# 45	09160-18022-000 0916018022000 0916018022000	RONDELLE 18X24X1 WASHER (18X24X1)	3,22 €
# 46	37720-48B00-000 3772048B00000 3772048B00000	INTERRUPTEUR INDICATEUR VIT. BOITIER	57,46 €
# 47	09280-35006-000 0928035006000 0928035006000	JOINT TORIQUE D:2.4, ID: 35.5 O-RING, D:2.4, ID:35.5	3,70 €
# 47	09280-36001-000 0928036001000 0928036001000	JOINT TORIQUE D: 2.4, ID: 36.2 O RING (D:2.4, ID:36.2)	4,84 €
# 48	02112-75163-000 0211275163000 0211275163000	VIS 5X16MM NOIR, AVEC RONDELLE SCREW	Non disponible	0,00 €
# 49	09209-05011-000 0920905011000 0920905011000	BOULON CONTACT	2,20 €
# 50	09440-04010-000 0944004010000 0944004010000	RESSORT SPRING	1,66 €
# 51	09404-06402-000 09404-06039-000 0940406402000	CLAMP CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,86 €
# 52	09404-06422-000 09404-06039-000 0940406422000	CLAMP CLAMP, BATTERY (+) LEAD WIRE	2,86 €
# 52	09404-06426-000 09404-06036-000 0940406426000	CLAMP (L80 T:1.0) CLAMP, DRAIN TUBE	2,93 €
# 52	09404-06429-000 09404-06039-000 0940406429000	CLAMP COLLIER	2,86 €
# 52	09404-06433-000 09404-06036-000 0940406433000	CLAMP (L80 T:1.0) CLAMP (L:80)	2,93 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE DE SELECTION DE VITESSES de votre Suzuki de RF. Nous restons à votre disposition pour toute question.
