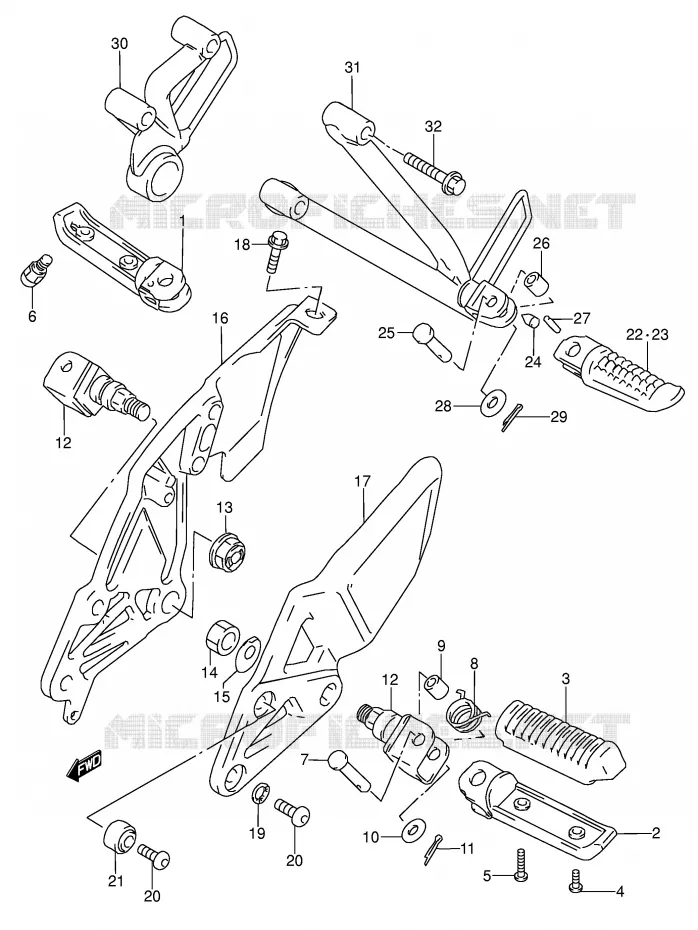

REPOSE PIED POUR SUZUKI RF 600 1996

RESERVOIR D'ESSENCE (MODELE P / R / S / T) COLOR : E6R = 163(YELLOW), 35W(GRAY)

(1) 43511-40C00-000

REPOSE PIED AVANT DROITE NU
BAR, FRONT FOOTREST RH

(1) 43511-31E00-000

REPOSE PIED AV.DR.NU RF900R
BAR, FRONT FOOTREST RH

(2) 43521-40C00-000

REPOSE PIED AVANT GAUCHE NU
BAR, FRONT FOOTREST LH

(3) 43550-40C11-000

CAOUTCHOUC REPOSE PIED AVANT
RUBBER

(4) 02112-3516A-000

SCREW
SCREW, OUTER

(5) 02112-75207-000

VIS 5X20MM
SCREW

(5) 02112-3520B-000

SCREW
VIS

(6) 43576-48B02-000

BANK SENSOR
SENSOR, FOOTREST

(7) 09200-08057-000

BOULON
PIN 16X10

(8) 09448-18022-000

RESSORT DE REPOSE PIED
SPRING

(9) 09180-08149-000

DOUILLE 8.1X12X22
RONDELLE

(10) 09160-08043-000

RONDELLE 8.5X18X1
WASHER

(11) 04111-2515A-000

PIN
PIN 12X10

(12) 43530-11D00-000

SUPPORT REPOSE PIED AV. RF600R
REPOSE-PIED

(12) 43530-11D00-000

SUPPORT REPOSE PIED AV. RF600R
REPOSE-PIED

(13) 08319-3112A-000

NUT
NUT, RH

(14) 08310-0012A-000

NUT
NUT 32MM

(15) 43214-17C01-000

RONDELLE
WASHER

(16) 43511-21E00-000

PLAQUE REP. PIED AV.DR. RF-MOD
BRACKET, FOOTREST RH

(17) 43521-21E00-000

PLAQUE REP. PIED AV.GCH.RF-MOD
BRACKET, FOOTREST LH

(18) 01550-08207-000

BOLT
BOLT, UPPER

(19) 09164-08015-000

RONDELLE ELASTIQUE 8.4X13
WASHER

(20) 09106-08129-000

VIS 8X12MM
BOLT

(20) 09106-08129-000

VIS 8X12MM
BOLT

(21) 09319-08025-000

SILENTBLOC
BUSH

(22) 43611-32C00-000

REPOSE PIED NU ARRIERE DROITE
BAR, PILLION RH

(23) 43621-32C00-000

REPOSE PIED NU ARRIERE GAUCHE
BAR, PILLION LH

(24) 43691-17C01-000

CUSHION,FOOTREST HOLDER
CUSHION

(25) 09200-08067-000

BOULON DE REPOSE PIED
PIN 16X10

(26) 09180-08149-000

DOUILLE 8.1X12X22
RONDELLE

(27) 09261-04003-000

BOULON
PIN 16X10

(28) 08322-01087-000

RONDELLE 8MM
WASHER

(29) 04111-2515A-000

PIN
PIN 12X10

(30) 43810-21E10-000

SUPPORT REP.PIED ARR.DR.RF600R
REPOSE-PIED

(30) 43810-21E20-0FP

BRACKET,PILLION FOOTREST,R
BRACKET, PILLION RH

(30) 43810-21E20-019

SUPPORT

(30) 43810-21E20-0FP

BRACKET,PILLION FOOTREST,R

(31) 43820-21E10-0FP

LH BRACKET
BRACKET, PILLION LH

(31) 43820-21E10-019

SUPPORT

(31) 43820-21E10-0FP

LH BRACKET
SUPPORT

(32) 01550-0840A-000

BOLT
BOLT, UPPER

	Référence	Désignation	Qté
# 1	43511-31E00-000 4351131E00000 4351131E00000	REPOSE PIED AV.DR.NU RF900R BAR, FRONT FOOTREST RH	48,59 €
# 1	43511-40C00-000 4351140C00000 4351140C00000	REPOSE PIED AVANT DROITE NU BAR, FRONT FOOTREST RH	56,00 €
# 2	43521-40C00-000 4352140C00000 4352140C00000	REPOSE PIED AVANT GAUCHE NU BAR, FRONT FOOTREST LH	56,00 €
# 3	43550-40C11-000 4355040C11000 4355040C11000	CAOUTCHOUC REPOSE PIED AVANT RUBBER	25,90 €
# 4	02112-35163-000 02112-3516A-000 0211235163000	SCREW SCREW, OUTER	2,66 €
# 5	02112-05207-000 02112-75207-000 0211205207000	VIS 5X20MM SCREW	3,62 €
# 5	02112-35203-000 02112-3520B-000 0211235203000	SCREW VIS	3,19 €
# 6	43576-48B01-000 43576-48B02-000 4357648B01000	BANK SENSOR SENSOR, FOOTREST	8,33 €
# 7	09200-08057-000 0920008057000 0920008057000	BOULON PIN 16X10	3,26 €
# 8	09448-18022-000 0944818022000 0944818022000	RESSORT DE REPOSE PIED SPRING	4,24 €
# 9	09180-08149-000 0918008149000 0918008149000	DOUILLE 8.1X12X22 RONDELLE	6,79 €
# 10	09160-08043-000 0916008043000 0916008043000	RONDELLE 8.5X18X1 WASHER	1,73 €
# 11	04111-25158-000 04111-2515A-000 0411125158000	PIN PIN 12X10	1,64 €
# 12	43530-11D00-000 4353011D00000 4353011D00000	SUPPORT REPOSE PIED AV. RF600R REPOSE-PIED	Non disponible	0,00 €
# 13	08319-31128-000 08319-3112A-000 0831931128000	NUT NUT, RH	4,24 €
# 14	08310-00123-000 08310-0012A-000 0831000123000	NUT NUT 32MM	2,23 €
# 15	43214-17C01-000 4321417C01000 4321417C01000	RONDELLE WASHER	53,43 €
# 16	43511-21E00-000 4351121E00000 4351121E00000	PLAQUE REP. PIED AV.DR. RF-MOD BRACKET, FOOTREST RH	Non disponible	0,00 €
# 17	43521-21E00-000 4352121E00000 4352121E00000	PLAQUE REP. PIED AV.GCH.RF-MOD BRACKET, FOOTREST LH	Non disponible	0,00 €
# 18	01550-08203-000 01550-08207-000 0155008203000	BOLT BOLT, UPPER	3,57 €
# 19	09164-08015-000 0916408015000 0916408015000	RONDELLE ELASTIQUE 8.4X13 WASHER	3,44 €
# 20	09106-08129-000 0910608129000 0910608129000	VIS 8X12MM BOLT	5,39 €
# 21	09319-08025-000 0931908025000 0931908025000	SILENTBLOC BUSH	14,18 €
# 22	43611-32C00-000 4361132C00000 4361132C00000	REPOSE PIED NU ARRIERE DROITE BAR, PILLION RH	48,98 €
# 23	43621-32C00-000 4362132C00000 4362132C00000	REPOSE PIED NU ARRIERE GAUCHE BAR, PILLION LH	48,98 €
# 24	43691-17C00-000 4369117C00000	CUSHION, FOOTREST HOLDER CUSHION	Non disponible	0,00 €
# 25	09200-08067-000 0920008067000 0920008067000	BOULON DE REPOSE PIED PIN 16X10	5,43 €
# 26	09180-08149-000 0918008149000 0918008149000	DOUILLE 8.1X12X22 RONDELLE	6,79 €
# 27	09261-04003-000 0926104003000 0926104003000	BOULON PIN 16X10	2,09 €
# 28	08322-01087-000 0832201087000 0832201087000	RONDELLE 8MM WASHER	2,42 €
# 29	04111-25158-000 04111-2515A-000 0411125158000	PIN PIN 12X10	1,64 €
# 30	43810-21E10-000 4381021E10000 4381021E10000	SUPPORT REP.PIED ARR.DR.RF600R REPOSE-PIED	Non disponible	0,00 €
# 30	43810-21E20-000 4381021E20000	BRACKET, PILLION FOOTREST, R BRACKET, PILLION RH	Non disponible	0,00 €
# 30	43810-21E20-019 4381021E20019 4381021E20019	SUPPORT	Non disponible	0,00 €
# 30	43810-21E20-0FP 4381021E200FP 4381021E200FP	BRACKET, PILLION FOOTREST, R	Non disponible	0,00 €
# 31	43820-21E10-000 4382021E10000	LH BRACKET BRACKET, PILLION LH	Non disponible	0,00 €
# 31	43820-21E10-019 4382021E10019 4382021E10019	SUPPORT	Non disponible	0,00 €
# 31	43820-21E10-0FP 4382021E100FP 4382021E100FP	LH BRACKET SUPPORT	Non disponible	0,00 €
# 32	01517-08405-000 01550-0840A-000 0151708405000	BOLT BOLT, UPPER	3,97 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki de RF. Nous restons à votre disposition pour toute question.
