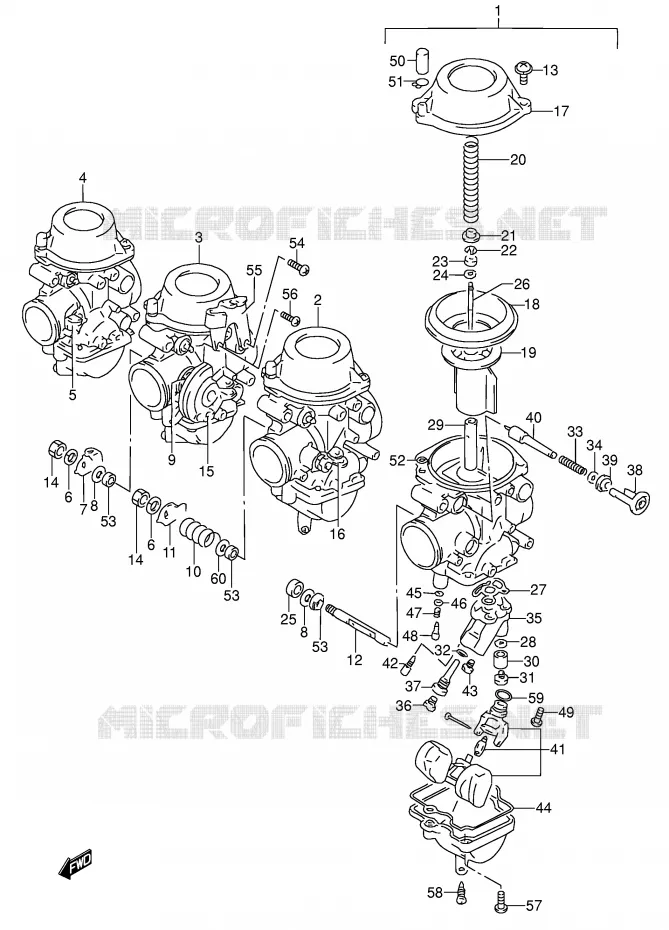

CARBURATEUR (MODELE P / R) POUR SUZUKI RF 600 1996

CARBURATEUR (MODELE S) REFER TO FIG.11B(C- 8) FOR MODEL P/R E18/E39

(1) 13201-21E00-000

CARBURATEUR CPL.GCHE.RF600R**1
CARBURETOR ASSY, LH

(1) 13201-21E10-000

CARBURETOR ASSY, LH

(1) 13201-21E30-000

CARBURETOR ASSY, LH

(2) 13202-21E00-000

CARBURATEUR CPL.C.G.RF600R***1
CARBURETOR ASSY, ML

(2) 13202-21E10-000

CARBURETOR ASSY, ML

(2) 13202-21E30-000

CARBURETOR ASSY, ML

(3) 13203-21E00-000

CARBURATEUR CPL.C.DR.RF600R**1
CARBURETOR ASSY, MR

(3) 13203-21E10-000

CARBURETOR ASSY, MR

(3) 13203-21E30-000

CARBURETOR ASSY, MR

(4) 13204-21E00-000

CARBURATEUR CPL.DR. RF600R***1
CARBURETOR ASSY, RH

(4) 13204-21E10-000

CARBURETOR ASSY, RH

(4) 13204-21E30-000

CARBURETOR ASSY, RH

(5) 13550-21E30-000

AXE

(6) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(6) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(6) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH
BAGUE DE RESSORT 8MM

(6) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH
BAGUE DE RESSORT 8MM

(7) 13553-21E10-000

AXE

(8) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(8) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(9) 13573-21E10-000

SPRING

(10) 13573-21E00-000

SPRING

(11) 13550-21E10-000

AXE

(12) 13550-21E00-000

AXE

(13) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
SCREW

(14) 08310-0008B-000

NUT

(14) 08310-0008B-000

NUT

(14) 08310-0008B-000

NUT
NUT

(14) 08310-0008B-000

NUT
NUT

(14) 08310-0008B-000

.NUT

(14) 08310-0008B-000

.NUT

(14) 08310-0008B-000

.NUT
NUT

(14) 08310-0008B-000

.NUT
NUT

(15) 13550-21E20-000

SHAFT,THROTTLE
AXE

(16) 13553-21E00-000

AXE

(17) 13502-17E20-000

COUVERCLE DE CARBU RF-MOD/GSF
COUVERCLE

(17) 13502-21E00-000

COUVERCLE

(18) 13507-17C02-000

.DIAPHRAGM

(19) 13501-18E00-000

BOISSEAU, GAZ RF/GSX-R750W 2.6
VALVE, PISTON

(20) 13417-12D00-000

RESSORT DE BOISSEAU
SPRING

(21) 13382-42A00-000

ANNEAU
RING

(22) 13394-40D20-000

ANNEAU-E
AGRAFE

(23) 13387-47010-000

BAGUE
RING

(24) 13382-44030-000

RONDELLE
WASHER

(25) 13574-32C00-000

RING

(26) 13383-21E00-000

AIGUILLE DE GICLEUR (5E93)
AIGUILLE

(27) 13251-33C00-000

O RING

(28) 13332-05A10-000

GASKET
WASHER

(29) 09494-00810-000

GICLEUR A AIGUILLE (0-9) RF
NEEDLE JET(O-9)

(30) 13331-21E40-000

RING

(31) 13602-06C20-000

SCREW

(32) 13294-33C00-000

JOINT TORIQUE
O RING

(33) 13417-26D00-000

SPRING
RESSORT

(34) 13432-47090-000

RONDELLE
WASHER

(35) 13220-21E00-000

SUPPORT GICLEUR

(36) 09491-22014-000

GICLEUR PRINCIPALE 2 112.5
JET,MAIN

(37) 13385-21E00-000

HOLDER,JET
SUPPORT GICLEUR

(38) 13418-17C10-000

HOLDER,GUIDE
SUPPORT

(39) 13418-17C01-000

CAP, STARTER

(40) 13411-05320-000

PIECE A RESSORT
STARTER

(41) 13250-31E00-000

FLOTTEUR

(42) 09492-15017-000

GICLEUR RALENTI (15) RF600***1
JET,PILOT

(43) 09491-47001-000

CHOKE/GICLEUR D'AIR (47.5) RF
JET, STARTER (47.5)

(44) 13258-33C00-000

JOINT DE CUVE CARBURATEUR
SEAL

(45) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(46) 13291-29900-000

RONDELLE
WASHER

(47) 13268-47070-000

RESSORT
SPRING

(48) 13279-47070-000

VIS D'AIR
SCREW, PILOT (1.1/4)

(49) 13602-05A10-000

SCREW

(50) 13508-17C00-000

CAPUCHON
CAP

(51) 13671-05A40-000

CLIP
.CLIP, RH

(52) 13251-06C10-000

O RING

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL
SEAL,THROTTLE SHAFT

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL
SEAL,THROTTLE SHAFT

(53) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL
SEAL,THROTTLE SHAFT

(54) 13601-05148-XC0

SCREW(5X14)
SCREW

(55) 13627-21E00-000

BRACKET

(56) 02112-05107-000

VIS 5X10
.SCREW

(57) 02112-05127-000

VIS 5X12MM
SCREW

(58) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(59) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(60) 13557-07D00-000

RING

	Référence	Désignation	Qté
# 1	13201-21E00-000 1320121E00000 1320121E00000	CARBURATEUR CPL.GCHE.RF600R**1 CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-21E10-000 1320121E10000 1320121E10000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-21E30-000 1320121E30000 1320121E30000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 2	13202-21E00-000 1320221E00000 1320221E00000	CARBURATEUR CPL.C.G.RF600R***1 CARBURETOR ASSY, ML	Non disponible	0,00 €
# 2	13202-21E10-000 1320221E10000 1320221E10000	CARBURETOR ASSY, ML	Non disponible	0,00 €
# 2	13202-21E30-000 1320221E30000 1320221E30000	CARBURETOR ASSY, ML	Non disponible	0,00 €
# 3	13203-21E00-000 1320321E00000 1320321E00000	CARBURATEUR CPL.C.DR.RF600R**1 CARBURETOR ASSY, MR	Non disponible	0,00 €
# 3	13203-21E10-000 1320321E10000 1320321E10000	CARBURETOR ASSY, MR	Non disponible	0,00 €
# 3	13203-21E30-000 1320321E30000 1320321E30000	CARBURETOR ASSY, MR	Non disponible	0,00 €
# 4	13204-21E00-000 1320421E00000 1320421E00000	CARBURATEUR CPL.DR. RF600R***1 CARBURETOR ASSY, RH	Non disponible	0,00 €
# 4	13204-21E10-000 1320421E10000 1320421E10000	CARBURETOR ASSY, RH	Non disponible	0,00 €
# 4	13204-21E30-000 1320421E30000 1320421E30000	CARBURETOR ASSY, RH	Non disponible	0,00 €
# 5	13550-21E30-000 1355021E30000 1355021E30000	AXE	Non disponible	0,00 €
# 6	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 7	13553-21E10-000 1355321E10000 1355321E10000	AXE	Non disponible	0,00 €
# 8	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT WASHER	7,48 €
# 9	13573-21E10-000 1357321E10000 1357321E10000	SPRING	Non disponible	0,00 €
# 10	13573-21E00-000 1357321E00000 1357321E00000	SPRING	Non disponible	0,00 €
# 11	13550-21E10-000 1355021E10000 1355021E10000	AXE	Non disponible	0,00 €
# 12	13550-21E00-000 1355021E00000 1355021E00000	AXE	Non disponible	0,00 €
# 13	02112-75163-000 0211275163000 0211275163000	VIS 5X16MM NOIR, AVEC RONDELLE SCREW	Non disponible	0,00 €
# 14	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 15	13550-21E20-000 1355021E20000 1355021E20000	SHAFT, THROTTLE AXE	Non disponible	0,00 €
# 16	13553-21E00-000 1355321E00000 1355321E00000	AXE	Non disponible	0,00 €
# 17	13502-17E20-000 1350217E20000 1350217E20000	COUVERCLE DE CARBU RF-MOD/GSF COUVERCLE	58,76 €
# 17	13502-21E00-000 1350221E00000 1350221E00000	COUVERCLE	Non disponible	0,00 €
# 18	13507-17C00-000 13507-17C02-000 1350717C00000	.DIAPHRAGM	30,55 €
# 19	13501-18E00-000 1350118E00000 1350118E00000	BOISSEAU, GAZ RF/GSX-R750W 2.6 VALVE, PISTON	Non disponible	0,00 €
# 20	13417-12D00-000 1341712D00000 1341712D00000	RESSORT DE BOISSEAU SPRING	8,23 €
# 21	13382-42A00-000 1338242A00000 1338242A00000	ANNEAU RING	6,74 €
# 22	13394-40D20-000 1339440D20000 1339440D20000	ANNEAU-E AGRAFE	7,03 €
# 23	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 24	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,39 €
# 25	13574-32C00-000 1357432C00000 1357432C00000	RING	Non disponible	0,00 €
# 26	13383-21E00-000 1338321E00000 1338321E00000	AIGUILLE DE GICLEUR (5E93) AIGUILLE	14,95 €
# 27	13251-33C00-000 1325133C00000 1325133C00000	O RING	11,54 €
# 28	13332-05A10-000 1333205A10000 1333205A10000	GASKET WASHER	5,12 €
# 29	09494-00810-000 0949400810000 0949400810000	GICLEUR A AIGUILLE (0-9) RF NEEDLE JET(O-9)	27,02 €
# 30	13331-21E40-000 1333121E40000 1333121E40000	RING	Non disponible	0,00 €
# 31	13602-06C20-000 1360206C20000 1360206C20000	SCREW	5,63 €
# 32	13294-33C00-000 1329433C00000 1329433C00000	JOINT TORIQUE O RING	6,61 €
# 33	13417-26D00-000 1341726D00000 1341726D00000	SPRING RESSORT	8,19 €
# 34	13432-47090-000 1343247090000 1343247090000	RONDELLE WASHER	3,90 €
# 35	13220-21E00-000 1322021E00000 1322021E00000	SUPPORT GICLEUR	Non disponible	0,00 €
# 36	09491-22024-000 09491-22014-000 0949122024000	GICLEUR PRINCIPALE 2 112.5 JET, MAIN	18,08 €
# 37	13385-21E00-000 1338521E00000 1338521E00000	HOLDER, JET SUPPORT GICLEUR	25,40 €
# 38	13418-17C10-000 1341817C10000 1341817C10000	HOLDER, GUIDE SUPPORT	15,02 €
# 39	13418-17C00-000 13418-17C01-000 1341817C00000	CAP, STARTER	7,96 €
# 40	13411-05320-000 1341105320000 1341105320000	PIECE A RESSORT STARTER	20,47 €
# 41	13250-21E00-000 1325021E00000	FLOTTEUR	Non disponible	0,00 €
# 42	09492-15017-000 0949215017000 0949215017000	GICLEUR RALENTI (15) RF600***1 JET, PILOT	15,99 €
# 43	09491-47001-000 0949147001000 0949147001000	CHOKE/GICLEUR D'AIR (47.5) RF JET, STARTER (47.5)	15,77 €
# 44	13258-33C00-000 1325833C00000 1325833C00000	JOINT DE CUVE CARBURATEUR SEAL	15,66 €
# 45	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 46	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 47	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 48	13279-47070-000 1327947070000 1327947070000	VIS D'AIR SCREW, PILOT (1.1/4)	12,73 €
# 49	13602-05A10-000 1360205A10000 1360205A10000	SCREW	5,39 €
# 50	13508-17C00-000 1350817C00000 1350817C00000	CAPUCHON CAP	6,63 €
# 51	13671-33600-000 13671-05A40-000 1367133600000	CLIP .CLIP, RH	7,16 €
# 52	13251-06C10-000 1325106C10000 1325106C10000	O RING	6,35 €
# 53	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	4,35 €
# 54	13602-05148-000 13601-05148-XC0 1360205148000	SCREW(5X14) SCREW	4,66 €
# 55	13627-21E00-000 1362721E00000 1362721E00000	BRACKET	Non disponible	0,00 €
# 56	13603-05108-000 02112-05107-000 1360305108000	VIS 5X10 .SCREW	2,02 €
# 57	02112-05127-000 0211205127000 0211205127000	VIS 5X12MM SCREW	2,62 €
# 58	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 59	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 60	13557-07D00-000 1355707D00000 1355707D00000	RING	Non disponible	0,00 €
