Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

PHARE (MODELE S) REFER TO FIG.25B(E-8) FOR MODEL T/V/W/X

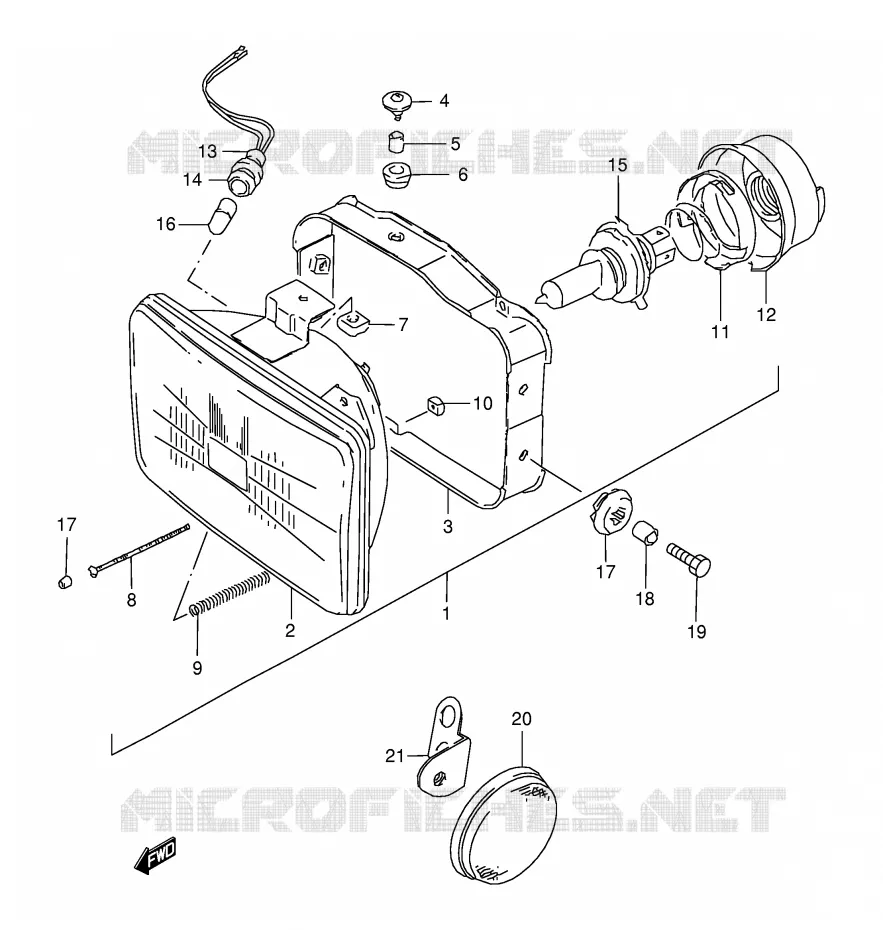

PHARE (MODELE T / V / W / X) POUR SUZUKI DR 350 1998

CLIGNOTANTS

(1) 35100-14A31-999

HEADLAMP ASSY
PHARE COMPLET

(1) 35100-42A50-999

OPTIQUE DE PHARE CPL. DR350SE
PHARE COMPLET

(1) 35100-42A60-999

PHARE COMPLET

(2) 35121-14A51-000

OPTIQUE DE PHARE NU DR350-650R
LAMP UNIT

(2) 35121-14A31-000

35121-14A31-000
LAMP UNIT

(2) 35121-42A60-000

LAMP UNIT

(3) 35141-14A00-000

LUNETTE DE PHARE INTERRIEUR
RING, MOUNTING

(4) 35136-38A00-000

SCREW,MOUNTING
SCREW

(5) 35133-14A00-000

DOUILLE
RONDELLE

(6) 35139-45230-000

CAOUTCHOUC
CUSHION

(7) 35135-45900-000

ECROU
NUT

(8) 35151-45900-000

SCREW,HEAD LAMP ADJUSTER
VIS

(9) 35154-49200-000

RESSORT

(10) 35135-45600-000

ECROU
NUT

(11) 35136-01A00-000

SUPPORT D'AMPOULE
SUPPORT

(12) 35173-01440-000

COUVERCLE PORTE AMPOULE
CAOUTCHOUC

(13) 36118-12E20-000

SOCKET
FAISCEAU

(13) 36118-42A60-000

FAISCEAU

(14) 36116-22630-000

PORTE AMPOULE
RUBBER, JOINT

(15) 09471-12060-000

--> 99212-00004
BULB(12V60/55W,H4LL)

(16) 09471-12063-000

BULB (12V,4W)

(17) 09320-09018-000

SILENTBLOC
CUSHION

(17) 09320-09018-000

SILENTBLOC
CUSHION

(18) 09180-06138-000

DOUILLE 6.3X9.1X11.5
SPACER (6.3X9.1X11.5)

(19) 09116-06167-000

VIS 6X20MM
BOLT (6X20)

(20) 35950-14A00-000

REFLECTEUR
CATADIOPTRE

(21) 35956-14D01-000

BRACKET, R

(21) 35957-14D01-000

BRACKET, L

	Référence	Désignation	Qté
# 1	35100-14A31-999 3510014A31999 3510014A31999	HEADLAMP ASSY PHARE COMPLET	Non disponible	0,00 €
# 1	35100-42A50-999 3510042A50999 3510042A50999	OPTIQUE DE PHARE CPL. DR350SE PHARE COMPLET	Non disponible	0,00 €
# 1	35100-42A60-999 3510042A60999 3510042A60999	PHARE COMPLET	Non disponible	0,00 €
# 2	35121-14A51-000 3512114A51000 3512114A51000	OPTIQUE DE PHARE NU DR350-650R LAMP UNIT	93,40 €
# 2	35121-14A31-000 3512114A31000 3512114A31000	35121-14A31-000 LAMP UNIT	Non disponible	0,00 €
# 2	35121-42A60-000 3512142A60000 3512142A60000	LAMP UNIT	Non disponible	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	LUNETTE DE PHARE INTERRIEUR RING, MOUNTING	25,40 €
# 4	35136-38A00-000 3513638A00000 3513638A00000	SCREW, MOUNTING SCREW	3,12 €
# 5	35133-14A00-000 3513314A00000 3513314A00000	DOUILLE RONDELLE	3,71 €
# 6	35139-45230-000 3513945230000 3513945230000	CAOUTCHOUC CUSHION	1,67 €
# 7	35135-45900-000 3513545900000 3513545900000	ECROU NUT	2,57 €
# 8	35151-45900-000 3515145900000 3515145900000	SCREW, HEAD LAMP ADJUSTER VIS	5,71 €
# 9	35154-49200-000 3515449200000 3515449200000	RESSORT	5,08 €
# 10	35135-45600-000 3513545600000 3513545600000	ECROU NUT	3,94 €
# 11	35136-01A00-000 3513601A00000 3513601A00000	SUPPORT D'AMPOULE SUPPORT	Non disponible	0,00 €
# 12	35173-01440-000 3517301440000 3517301440000	COUVERCLE PORTE AMPOULE CAOUTCHOUC	10,84 €
# 13	36118-12E20-000 3611812E20000 3611812E20000	SOCKET FAISCEAU	26,84 €
# 13	36118-42A60-000 3611842A60000 3611842A60000	FAISCEAU	Non disponible	0,00 €
# 14	36116-22630-000 3611622630000 3611622630000	PORTE AMPOULE RUBBER, JOINT	9,09 €
# 15	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 BULB(12V60/55W, H4LL)	4,46 €
# 16	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 17	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 18	09180-06138-000 0918006138000 0918006138000	DOUILLE 6.3X9.1X11.5 SPACER (6.3X9.1X11.5)	2,71 €
# 19	09116-06167-000 0911606167000 0911606167000	VIS 6X20MM BOLT (6X20)	2,93 €
# 20	35950-14A00-000 3595014A00000 3595014A00000	REFLECTEUR CATADIOPTRE	15,04 €
# 21	35956-14D01-000 3595614D01000 3595614D01000	BRACKET, R	Non disponible	0,00 €
# 21	35957-14D01-000 3595714D01000 3595714D01000	BRACKET, L	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE (MODELE T/V/W/X) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
