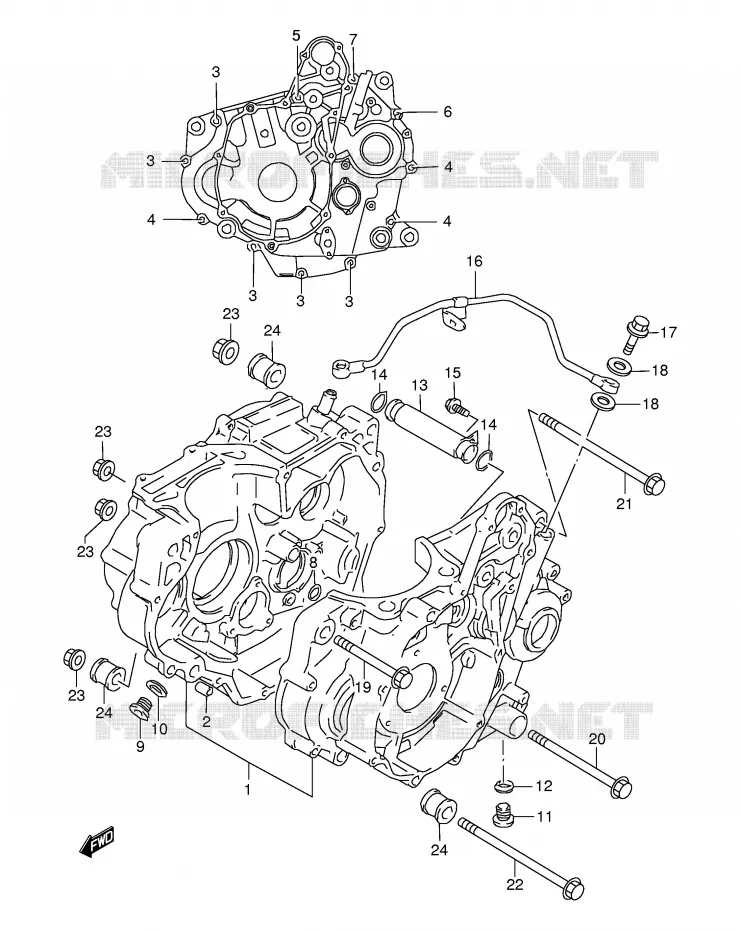

Vue éclatée

CYLINDRE

CARTER POUR SUZUKI DR 350 1998

CARTER

CARTER pour Suzuki DR 350 1998

(1)  11301-15814-000
CARTER DU MOTEUR DR350SE
CRANKCASE SET

(2)  04211-09149-000
DOUILLE
PIN 16X10

(3)  01547-0645B-000
BOLT

(3)  01547-0645B-000
BOLT

(3)  01547-0645B-000
BOLT

(3)  01547-0645B-000
BOLT

(3)  01547-0645B-000
BOLT

(3)  01547-0645B-000
BOLT
BOLT

(3)  01547-0645B-000
BOLT
BOLT

(3)  01547-0645B-000
BOLT
BOLT

(3)  01547-0645B-000
BOLT
BOLT

(3)  01547-0645B-000
BOLT
BOLT

(4)  01547-0650B-000
SCREW
BOLT

(4)  01547-0650B-000
SCREW
BOLT

(4)  01547-0650B-000
SCREW
BOLT

(4)  01547-0650B-000
SCREW
BOLT
SCREW

(4)  01547-0650B-000
SCREW
BOLT
SCREW

(4)  01547-0650B-000
SCREW
BOLT
SCREW

(5)  01547-0665B-000
BOLT

(6)  01547-06707-000
VIS M6X70
BOLT

(7)  01547-0690B-000
BOLT

(8)  09280-12009-000
JOINT TORIQUE, CARTER MOTEUR
O RING (D:1.9,ID:12.6)

(9)  09248-14011-000
BOUCHON
BOLT

(10)  09168-14002-000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(11)  01500-1220B-000
BOLT

(12)  09168-12002-000
BAGUE DE JOINT 12.1X16.2X3.7
WASHER

(13)  11450-14D01-000
TUYAU D'HUILE INTERIEUR DR350S
PIPE

(14)  09280-15007-000
JOINT TORIQUE D:2.4, ID:15.8
O RING (D:2.4,ID:15.8)

(14)  09280-15007-000
JOINT TORIQUE D:2.4, ID:15.8
O RING (D:2.4,ID:15.8)

(15)  01550-0612B-000
BOLT

(16)  11280-15D10-000
PIPE,MISSION OIL,OUTER
DURIT

(17)  09360-08011-000
BOULON RACCORD 8X25MM
BOLT (8X25)

(18)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
WASHER

(18)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
WASHER

(18)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
WASHER
BAGUE DE JOINT 8.2X14X1

(18)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
WASHER
BAGUE DE JOINT 8.2X14X1

(19)  09103-10230-000
VIS 10X85MM
BOLT,10X85

(20)  09103-10242-000
VIS 10X100MM
BOLT

(21)  09103-10063-000
VIS 10X115
BOLT,10X115

(22)  09103-10241-000
VIS 10X143MM
BOLT,10X143

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(23)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(24)  11611-14D00-000
SPACER,ENGINE MOUNTI
ENTRETOISE

(24)  11611-14D00-000
SPACER,ENGINE MOUNTI
ENTRETOISE

(24)  11611-14D00-000
SPACER,ENGINE MOUNTI
ENTRETOISE
Référence Désignation Prix Unitaire TTC Qté
# 1

11301-15812-000

11301-15814-000
 1130115812000
CARTER DU MOTEUR DR350SE
CRANKCASE SET
# 2

04211-09149-000
0421109149000

0421109149000
DOUILLE
PIN 16X10
# 3

01547-06453-000

01547-0645B-000
 0154706453000
BOLT
# 4

01547-06503-000

01547-0650B-000
 0154706503000
SCREW
BOLT
# 5

01547-06653-000

01547-0665B-000
 0154706653000
BOLT
# 6

01547-06707-000
0154706707000

0154706707000
VIS M6X70
BOLT
# 7

01547-06903-000

01547-0690B-000
 0154706903000
BOLT
# 8

09280-12009-000
0928012009000

0928012009000
JOINT TORIQUE, CARTER MOTEUR
O RING (D:1.9, ID:12.6)
# 9

09248-14005-000

09248-14011-000
 0924814005000
BOUCHON
BOLT
# 10

09168-14002-000
0916814002000

0916814002000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET, 13.8X18.8X0.4
# 11

01500-12203-000

01500-1220B-000
 0150012203000
BOLT
# 12

09168-12002-000
0916812002000

0916812002000
BAGUE DE JOINT 12.1X16.2X3.7
WASHER
# 13

11450-14D01-000
1145014D01000

1145014D01000
TUYAU D'HUILE INTERIEUR DR350S
PIPE
# 14

09280-15007-000
0928015007000

0928015007000
JOINT TORIQUE D:2.4, ID:15.8
O RING (D:2.4, ID:15.8)
# 15

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 16

11280-15D10-000
1128015D10000

1128015D10000
PIPE, MISSION OIL, OUTER
DURIT
# 17

09360-08011-000
0936008011000

0936008011000
BOULON RACCORD 8X25MM
BOLT (8X25)
# 18

09168-08008-000

09168-08016-000
 0916808008000
BAGUE DE JOINT 8.2X14X1
WASHER
# 19

09103-10230-000
0910310230000

0910310230000
VIS 10X85MM
BOLT, 10X85
# 20

09103-10242-000
0910310242000

0910310242000
VIS 10X100MM
BOLT
# 21

09103-10063-000
0910310063000

0910310063000
VIS 10X115
BOLT, 10X115
# 22

09103-10241-000
0910310241000

0910310241000
VIS 10X143MM
BOLT, 10X143
# 23

09159-10058-000

09159-10115-000
 0915910058000
NUT.ENG RH MTG BRKT
NUT
# 24

11611-14D00-000
1161114D00000

1161114D00000
SPACER, ENGINE MOUNTI
ENTRETOISE
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
