Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

FAISCEAU ELECTRIQUE (MODELE R / S) REFER TO FIG.28A(E-13) FOR MODEL T/V/W/X

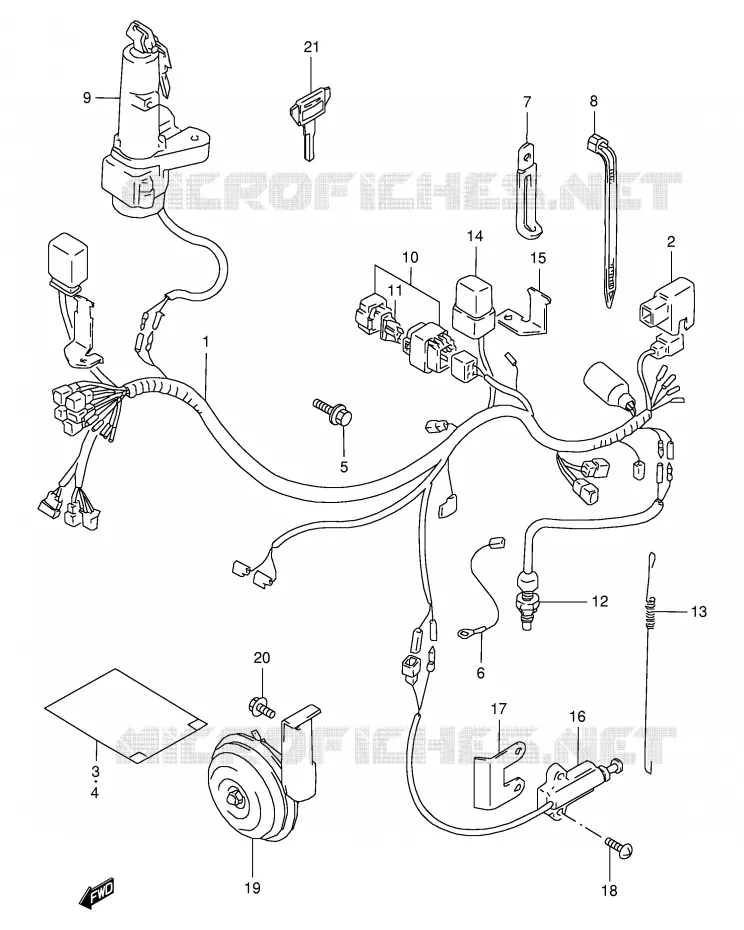

FAISCEAU ELECTRIQUE (MODELE T / V / W / X) POUR SUZUKI DR 350 1998

COMMODOS (MODELE R / S) REFER TO FIG.29A(E-14) FOR MODEL T/V/W/X

(1) 36610-15DA0-000

HARNESS, WIRING

(1) 36610-15D80-000

TORCHE ELECTRIQUE CPL. DR350SE
HARNESS, WIRING

(2) 33624-15D00-000

CAP,BATTERY PLUS
CHAPEAU

(3) 36619-15D11-000

GUIDE

(4) 36618-15D21-000

COVER,WIRING HARNESS
GUIDE

(5) 01550-0610B-000

BOLT. RH
BOLT

(6) 36851-05D00-000

FAISCEAU

(7) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP (L:95)

(7) 09404-06039-000

CLAMP
CLAMP (L:80)

(7) 09404-08212-000

CLAMP
COLLIER

(8) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(8) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(8) 09407-03401-000

COURROIE DE CABLE L:33
CLAMP (L:33)

(8) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP(L:125)

(8) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP, BREATHER TUBE (L:165)

(9) 37110-03D10-000

CONTACTEUR
LOCK ASSY, STEERING

(9) 37110-03D01-000

IGNITION SWITCH ASSY
LOCK ASSY, STEERING

(10) 36740-24B01-000

FUSIBLE COMPLET
CASE ASSY,FUSE

(11) 09481-20101-000

FUSIBLE 20A
FUSE,20A

(12) 37740-45D00-000

SWITCH ASSY STOP LAM
SWITCH ASSY, STOP

(13) 09443-06080-000

RESSORT D'INTERRUPTEUR STOP
SPRING

(14) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND

(15) 36744-14D01-000

SUPPORT

(16) 37840-12X51-000

SWITCH ASSY,SIDE STAND WARNING
CONTACTEUR

(17) 37841-14D00-000

PROTECTEUR, INTERRUPTEUR
PROTECTOR

(18) 02142-0620B-000

SCREW

(19) 38500-14D02-000

AVERTISSEUR
HORN ASSY

(19) 38500-14D11-000

HORN ASSY

(19) 38500-15D10-000

HORN ASSY

(20) KIT47370-40H00

KIT47370-40H00
BOLT

(21) 37146-03A00-000

CLEF DE CONTACT BRUTE TYP C
KEY, BLANK (TYPE C)

(21) 37146-03A10-000

CLEF DE CONTACT BRUTE TYP D
KEY, BLANK (TYPE D)

(21) 37146-03A20-000

CLEF DE CONTACT BRUTE TYP E
KEY, BLANK (TYPE E)

(21) 37146-03A30-000

CLEF DE CONTACT BRUTE TYP F
KEY, BLANK (TYPE F)

	Référence	Désignation	Qté
# 1	36610-15DA0-000 3661015DA0000 3661015DA0000	HARNESS, WIRING	356,95 €
# 1	36610-15D80-000 3661015D80000 3661015D80000	TORCHE ELECTRIQUE CPL. DR350SE HARNESS, WIRING	Non disponible	0,00 €
# 2	33624-15D00-000 3362415D00000 3362415D00000	CAP, BATTERY PLUS CHAPEAU	6,50 €
# 3	36619-15D11-000 3661915D11000 3661915D11000	GUIDE	Non disponible	0,00 €
# 4	36618-15D20-000 36618-15D21-000 3661815D20000	COVER, WIRING HARNESS GUIDE	18,32 €
# 5	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 6	36851-05D00-000 3685105D00000 3685105D00000	FAISCEAU	Non disponible	0,00 €
# 7	09404-06432-000 09404-06039-000 0940406432000	CLAMP CLAMP (L:80)	2,86 €
# 7	09404-06433-000 09404-06036-000 0940406433000	CLAMP (L80 T:1.0) CLAMP (L:95)	2,93 €
# 7	09404-08207-000 09404-08212-000 0940408207000	CLAMP COLLIER	2,64 €
# 8	09407-03401-000 0940703401000 0940703401000	COURROIE DE CABLE L:33 CLAMP (L:33)	3,48 €
# 8	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP(L:125)	3,13 €
# 8	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 8	09407-18403-000 09407-18402-000 0940718403000	GUIDE DE CABLE L:185 CLAMP, BREATHER TUBE (L:165)	2,93 €
# 8	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 9	37110-03D10-000 3711003D10000 3711003D10000	CONTACTEUR LOCK ASSY, STEERING	81,81 €
# 9	37110-03D01-000 3711003D01000 3711003D01000	IGNITION SWITCH ASSY LOCK ASSY, STEERING	Non disponible	0,00 €
# 10	36740-24B01-000 3674024B01000 3674024B01000	FUSIBLE COMPLET CASE ASSY, FUSE	24,45 €
# 11	09481-20101-000 0948120101000 0948120101000	FUSIBLE 20A FUSE, 20A	2,46 €
# 12	37740-31D00-000 37740-45D00-000 3774031D00000	SWITCH ASSY STOP LAM SWITCH ASSY, STOP	21,98 €
# 13	09443-06080-000 0944306080000 0944306080000	RESSORT D'INTERRUPTEUR STOP SPRING	5,61 €
# 14	38740-24X50-000 3874024X50000 3874024X50000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY, SIDE STAND	41,35 €
# 15	36744-14D01-000 3674414D01000 3674414D01000	SUPPORT	Non disponible	0,00 €
# 16	37840-12X50-000 37840-12X51-000 3784012X50000	SWITCH ASSY, SIDE STAND WARNING CONTACTEUR	91,33 €
# 17	37841-14D00-000 3784114D00000 3784114D00000	PROTECTEUR, INTERRUPTEUR PROTECTOR	9,69 €
# 18	02142-06203-000 02142-0620B-000 0214206203000	SCREW	2,29 €
# 19	38500-14D01-000 3850014D01000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 19	38500-14D11-000 3850014D11000 3850014D11000	HORN ASSY	Non disponible	0,00 €
# 19	38500-15D10-000 3850015D10000 3850015D10000	HORN ASSY	Non disponible	0,00 €
# 20	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 21	37146-03A00-000 3714603A00000 3714603A00000	CLEF DE CONTACT BRUTE TYP C KEY, BLANK (TYPE C)	12,29 €
# 21	37146-03A10-000 3714603A10000 3714603A10000	CLEF DE CONTACT BRUTE TYP D KEY, BLANK (TYPE D)	12,29 €
# 21	37146-03A20-000 3714603A20000 3714603A20000	CLEF DE CONTACT BRUTE TYP E KEY, BLANK (TYPE E)	12,29 €
# 21	37146-03A30-000 3714603A30000 3714603A30000	CLEF DE CONTACT BRUTE TYP F KEY, BLANK (TYPE F)	12,29 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE (MODELE T/V/W/X) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
