Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

BEQUILLE (MODELE Y / K1 / K2)

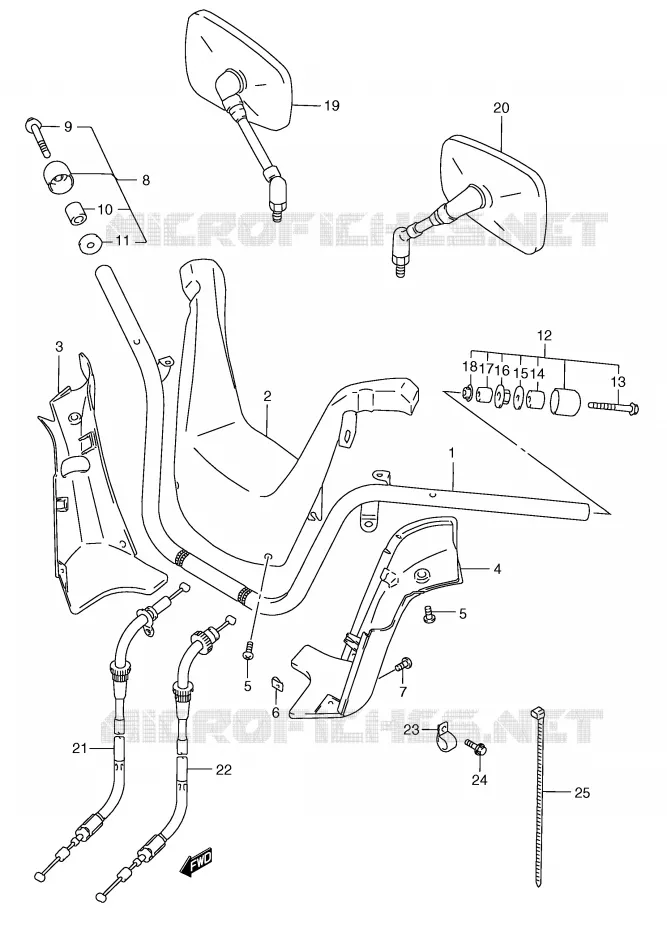

GUIDON (MODELE W / X) POUR SUZUKI BURGMAN 250 2002

GUIDON (MODELE Y) REFER TO FIG.45B(I-13) FOR MODEL K1/K2

(1) 56110-14F00-000

HANDLEBAR COMP
HANDLE BAR

(2) 56311-14F00-Y0J

COVER,HANDLE UPPER
CARENAGE DE PHARE

(3) 56321-14F00-Y0J

COVER,HANDLE LOWER,R
CACHE DROIT

(4) 56331-14F00-Y0J

COVER,HANDLE LOWER,L
CACHE GAUCHE

(5) 03541-0416A-000

SCREW

(6) 09148-04024-000

CLIPS FIXATION 4MM
NUT

(7) 02142-0512A-000

SCREW

(8) 57210-14F00-000

RH HANDLE BALANCER
EMBOUT DE GUIDON

(9) 02122-06407-000

SCREW

(10) 09180-12141-000

SPACER,12.5X19X18.5
RONDELLE

(11) 56275-34401-000

RONDELLE T: 1.6
ENTRETOISE

(12) 57220-14F00-000

LH HANDLE BALANCER
EMBOUT DE GUIDON

(13) 02122-06657-000

VIS 6X65MM
SCREW

(14) 09180-12141-000

SPACER,12.5X19X18.5
RONDELLE

(15) 56275-34401-000

RONDELLE T: 1.6
ENTRETOISE

(16) 08316-1008B-000

NUT

(17) 56272-44500-000

EXTENDEUR
EXPANDER, HANDLE

(18) 09159-06024-000

ECROU 6MM
NUT

(19) 56500-03F91-000

MIRROR ASSY,REAR VIEW,R
MIRROR ASSY, REAR VIEW RH

(20) 56600-03F91-000

MIRROR ASSY,RR VIEW,L
MIRROR ASSY, REAR VIEW LH

(21) 58300-14F00-000

CABLE ASSY, THROTTLE NO.1

(22) 58300-14F10-000

CABLE ASSY, THROTTLE NO.2

(23) 09403-14204-000

BRIDE DE CABLE
CLAMP

(24) 01550-0612B-000

BOLT

(25) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(25) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

	Référence	Désignation	Qté
# 1	56110-14F00-000 5611014F00000 5611014F00000	HANDLEBAR COMP HANDLE BAR	Non disponible	0,00 €
# 2	56311-14F00-Y0J 5631114F00Y0J 5631114F00Y0J	COVER, HANDLE UPPER CARENAGE DE PHARE	63,09 €
# 3	56321-14F00-Y0J 5632114F00Y0J 5632114F00Y0J	COVER, HANDLE LOWER, R CACHE DROIT	21,81 €
# 4	56331-14F00-Y0J 5633114F00Y0J 5633114F00Y0J	COVER, HANDLE LOWER, L CACHE GAUCHE	Non disponible	0,00 €
# 5	03541-04163-000 03541-0416A-000 0354104163000	SCREW	1,84 €
# 6	09148-04024-000 0914804024000 0914804024000	CLIPS FIXATION 4MM NUT	2,66 €
# 7	02142-05123-000 02142-0512A-000 0214205123000	SCREW	1,80 €
# 8	57210-14F00-000 5721014F00000 5721014F00000	RH HANDLE BALANCER EMBOUT DE GUIDON	79,82 €
# 9	02122-06407-000 0212206407000 0212206407000	SCREW	2,20 €
# 10	09180-12141-000 0918012141000 0918012141000	SPACER, 12.5X19X18.5 RONDELLE	4,46 €
# 11	56275-34401-000 5627534401000 5627534401000	RONDELLE T: 1.6 ENTRETOISE	9,05 €
# 12	57220-14F00-000 5722014F00000 5722014F00000	LH HANDLE BALANCER EMBOUT DE GUIDON	82,90 €
# 13	02122-06657-000 0212206657000 0212206657000	VIS 6X65MM SCREW	2,20 €
# 14	09180-12141-000 0918012141000 0918012141000	SPACER, 12.5X19X18.5 RONDELLE	4,46 €
# 15	56275-34401-000 5627534401000 5627534401000	RONDELLE T: 1.6 ENTRETOISE	9,05 €
# 16	08316-10083-000 08316-1008B-000 0831610083000	NUT	3,50 €
# 17	56272-44500-000 5627244500000 5627244500000	EXTENDEUR EXPANDER, HANDLE	8,12 €
# 18	09159-06024-000 0915906024000 0915906024000	ECROU 6MM NUT	2,29 €
# 19	56500-03F00-000 56500-03F91-000 5650003F00000	MIRROR ASSY, REAR VIEW, R MIRROR ASSY, REAR VIEW RH	349,73 €
# 20	56600-03F00-000 56600-03F91-000 5660003F00000	MIRROR ASSY, RR VIEW, L MIRROR ASSY, REAR VIEW LH	504,84 €
# 21	58300-14F00-000 5830014F00000 5830014F00000	CABLE ASSY, THROTTLE NO.1	63,18 €
# 22	58300-14F10-000 5830014F10000 5830014F10000	CABLE ASSY, THROTTLE NO.2	52,46 €
# 23	09403-14204-000 0940314204000 0940314204000	BRIDE DE CABLE CLAMP	2,35 €
# 24	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 25	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 25	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au GUIDON (MODELE W/X) de votre Suzuki de BURGMAN. Nous restons à votre disposition pour toute question.
