ENSEMBLE LEVIERS - POIGNEES (MODELE W / X / Y) REFER TO FIG.46A(I-15) FOR MODEL K1/K2

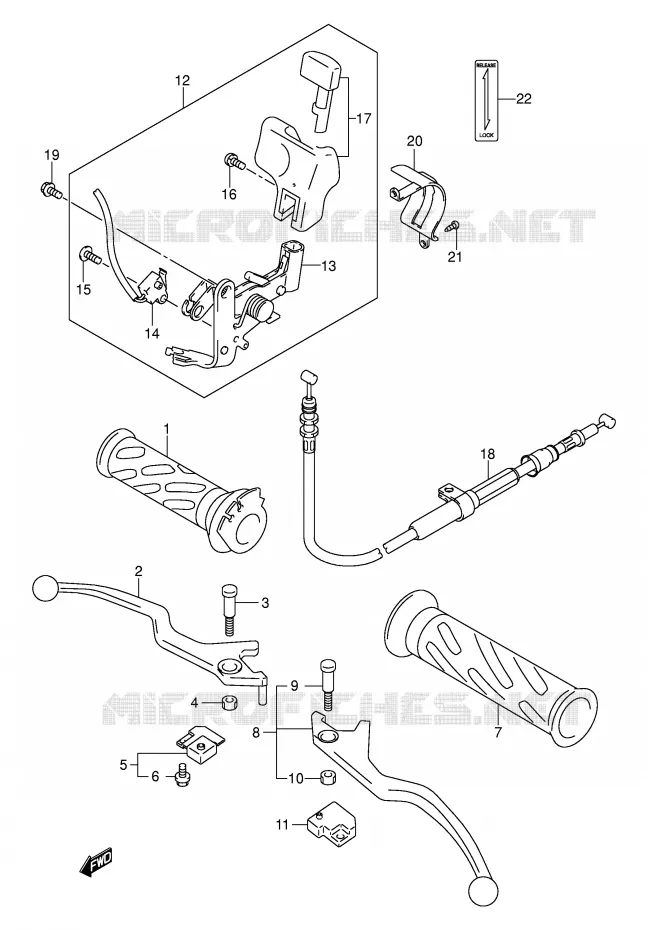

ENSEMBLE LEVIERS - POIGNEES (MODELE K1 / K2) POUR SUZUKI BURGMAN 250 2002

FOURCHE (MODELE W / X) REFER TO FIG.52A(K-11) FOR MODEL Y

(1) 57110-46E02-000

GRIP, THROTTLE

(2) 57421-14F00-000

BRAKE LEVER
LEVER, FRONT BRAKE

(3) 57431-04F00-000

VIS DE LEVIER DE FREIN
BOLT, BRAKE LEVER PIVOT

(4) 57433-09F00-000

ECROU
NUT, LEVER, PIVOT

(5) 57460-14J02-000

SWITCH ASSY, STOP

(6) 57465-17C00-000

VIS
SCREW

(7) 57211-22D02-291

GRIP,L(BLACK)
POIGNEE

(8) 57500-14F00-000

LEVER ASSY, REAR BRAKE

(9) 57431-04F00-000

VIS DE LEVIER DE FREIN
BOLT, BRAKE LEVER PIVOT

(10) 08319-2106A-000

NUT

(11) 57560-14J02-000

SWITCH ASSY,RR BRAKE
SWITCH ASSY, REAR BRAKE

(12) 57800-14FA1-000

LEVIER
LEVER ASSY, BRAKE LOCK

(13) 57810-14FA1-000

BOUTON

(14) 57870-14F01-000

CONTACTEUR

(15) 57852-14F00-000

SWITCH SCREW
VIS

(16) 57851-14F00-000

KNOB SCREW
VIS

(17) 57802-14FA1-000

BOUTON

(18) 58810-14FA0-000

CABLE COMP,BRAKE LOCK
CABLE

(19) 02162-0612A-000

BOLT. RECT FTG BRKT
BOLT

(20) 57950-14F00-000

PLATE COMP,LEVER SEAL
PLATE, LEVER SEAL

(21) 03511-0410A-000

SCREW

(22) 57891-14F00-000

LABEL,BRAKE LOCK
ETIQUETTE

	Référence	Désignation	Qté
# 1	57110-46E01-000 57110-46E02-000 5711046E01000	GRIP, THROTTLE	37,60 €
# 2	57421-14F00-000 5742114F00000 5742114F00000	BRAKE LEVER LEVER, FRONT BRAKE	23,55 €
# 3	57431-04F00-000 5743104F00000 5743104F00000	VIS DE LEVIER DE FREIN BOLT, BRAKE LEVER PIVOT	6,46 €
# 4	57433-09F00-000 5743309F00000 5743309F00000	ECROU NUT, LEVER, PIVOT	4,90 €
# 5	57460-14J00-000 57460-14J02-000 5746014J00000	SWITCH ASSY, STOP	30,68 €
# 6	57465-17C00-000 5746517C00000 5746517C00000	VIS SCREW	2,62 €
# 7	57211-22D01-000 57211-22D02-291 5721122D01000	GRIP, L(BLACK) POIGNEE	19,96 €
# 8	57500-14F00-000 5750014F00000 5750014F00000	LEVER ASSY, REAR BRAKE	22,65 €
# 9	57431-04F00-000 5743104F00000 5743104F00000	VIS DE LEVIER DE FREIN BOLT, BRAKE LEVER PIVOT	6,46 €
# 10	08319-21063-000 08319-2106A-000 0831921063000	NUT	2,09 €
# 11	57560-14J00-000 57560-14J02-000 5756014J00000	SWITCH ASSY, RR BRAKE SWITCH ASSY, REAR BRAKE	31,65 €
# 12	57800-14FA0-000 57800-14FA1-000 5780014FA0000	LEVIER LEVER ASSY, BRAKE LOCK	178,62 €
# 13	57810-14FA0-000 5781014FA0000	BOUTON	Non disponible	0,00 €
# 14	57870-14F01-000 5787014F01000 5787014F01000	CONTACTEUR	Non disponible	0,00 €
# 15	57852-14F00-000 5785214F00000 5785214F00000	SWITCH SCREW VIS	4,64 €
# 16	57851-14F00-000 5785114F00000 5785114F00000	KNOB SCREW VIS	5,12 €
# 17	57802-14FA1-000 5780214FA1000 5780214FA1000	BOUTON	61,23 €
# 18	58810-14FA0-000 5881014FA0000 5881014FA0000	CABLE COMP, BRAKE LOCK CABLE	56,06 €
# 19	02162-06123-000 0216206123000	BOLT. RECT FTG BRKT BOLT	Non disponible	0,00 €
# 20	57950-14F00-000 5795014F00000 5795014F00000	PLATE COMP, LEVER SEAL PLATE, LEVER SEAL	Non disponible	0,00 €
# 21	03511-04103-000 0351104103000	SCREW	Non disponible	0,00 €
# 22	57891-14F00-000 5789114F00000 5789114F00000	LABEL, BRAKE LOCK ETIQUETTE	6,88 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE LEVIERS - POIGNEES (MODELE K1/K2) de votre Suzuki de BURGMAN. Nous restons à votre disposition pour toute question.
