Cylindrée

Modèle

Année

Finition

Catalogue pièces

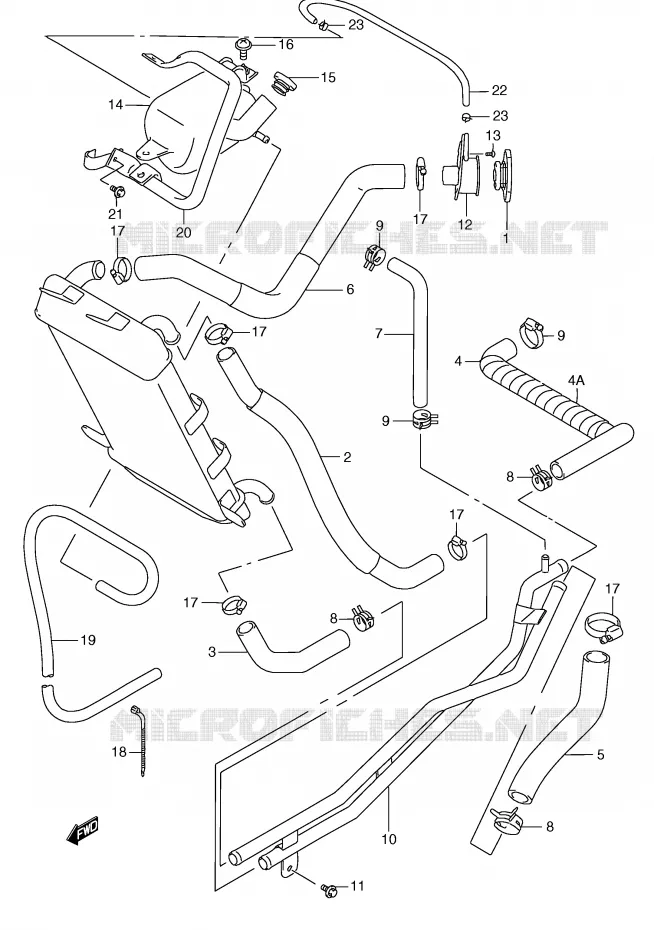

Vue éclatée

RADIATEUR

DURITE DE RADIATEUR POUR SUZUKI BURGMAN 250 2002

SYSTEME RECYCLAGE GAZ ECHAPPEMENT (AN250W / X / Y E18,AN250RY E34) REFER TO FIG.19A(E-3) FOR MODEL K1/K2

(1) 17730-08J00-000

CAP. RADIATOR
CAP, RADIATOR (1.1)

(2) 17851-14F00-000

HOSE,RADIATOR INLET
DURIT

(3) 17852-14F00-000

HOSE,RADIATOR OUTLET
DURIT

(4) 17853-14F00-000

HOSE,WATER PUMP INLET
DURIT

(5) 17854-14F00-000

HOSE,THERMOSTAT COVER OUTLET
DURIT

(6) 17855-14F10-000

HOSE
GUIDE

(7) 17854-24F00-000

HOSE,WATER BYPASS NO.1
DURIT

(8) 09401-21405-000

CLIP.HEATER HOSE
CLAMP

(9) 09401-12414-000

CLIP
CLAMP

(10) 17880-14F00-000

PIPE COMP,WATER
PIPE, WATER

(10) 17880-14F10-000

WATER PIPE
PIPE, WATER

(11) 01550-0612B-000

BOLT

(12) 17791-24D00-000

CONDUCTION COMP,RDTR
DURIT

(13) 02142-0612B-000

SCREW

(14) 17910-14F00-000

TANK ASSY,RESERVOIR
VASE D'EXPANSION

(15) 17932-12C00-000

CAPUCHON DE BOITE EXPANSION
CAP, RESERVOIR TANK

(16) 09136-06017-000

VIS 6X16
SCREW (6X16)

(17) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(18) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(19) 09352-50901-00B

TUYAU 5X9X2000
HOSE, RESERVOIR TANK OVERFLOW

(20) 17793-14F00-000

BRACE COMP,RSVR TANK
SUPPORT

(21) 01550-0612B-000

BOLT

(22) 17900-27810-000

HOSE, RESERVOIR TANK INLET

(23) 09401-08413-000

CLIP
NUT

(4A) 17859-14F00-000

PROTECTOR
PROTECTOR AN650

	Référence	Désignation	Qté
# 1	17730-12C01-000 17730-08J00-000 1773012C01000	CAP. RADIATOR CAP, RADIATOR (1.1)	36,76 €
# 2	17851-14F00-000 1785114F00000 1785114F00000	HOSE, RADIATOR INLET DURIT	24,40 €
# 3	17852-14F00-000 1785214F00000 1785214F00000	HOSE, RADIATOR OUTLET DURIT	Non disponible	0,00 €
# 4	17853-14F00-000 1785314F00000 1785314F00000	HOSE, WATER PUMP INLET DURIT	32,41 €
# 4A	17859-14F00-000 1785914F00000 1785914F00000	PROTECTOR PROTECTOR AN650	15,44 €
# 5	17854-14F00-000 1785414F00000 1785414F00000	HOSE, THERMOSTAT COVER OUTLET DURIT	Non disponible	0,00 €
# 6	17855-14F00-000 17855-14F10-000 1785514F00000	HOSE GUIDE	33,87 €
# 7	17856-14F00-000 17854-24F00-000 1785614F00000	HOSE, WATER BYPASS NO.1 DURIT	17,06 €
# 8	09401-21404-000 09401-21405-000 0940121404000	CLIP.HEATER HOSE CLAMP	4,97 €
# 9	09401-12409-000 09401-12414-000 0940112409000	CLIP CLAMP	4,04 €
# 10	17880-14F00-000 1788014F00000 1788014F00000	PIPE COMP, WATER PIPE, WATER	113,47 €
# 10	17880-14F10-000 1788014F10000 1788014F10000	WATER PIPE PIPE, WATER	Non disponible	0,00 €
# 11	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 12	17791-24D00-000 1779124D00000 1779124D00000	CONDUCTION COMP, RDTR DURIT	40,97 €
# 13	02142-06123-000 02142-0612B-000 0214206123000	SCREW	2,29 €
# 14	17910-14F00-000 1791014F00000 1791014F00000	TANK ASSY, RESERVOIR VASE D'EXPANSION	45,63 €
# 15	17932-12C00-000 1793212C00000 1793212C00000	CAPUCHON DE BOITE EXPANSION CAP, RESERVOIR TANK	7,81 €
# 16	09136-06017-000 0913606017000 0913606017000	VIS 6X16 SCREW (6X16)	3,13 €
# 17	09402-28511-000 0940228511000 0940228511000	BRIDE DE TUYAU 28MM CLAMP	7,96 €
# 18	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 19	17981-21810-000 09352-50901-00B 1798121810000	TUYAU 5X9X2000 HOSE, RESERVOIR TANK OVERFLOW	19,59 €
# 20	17793-14F00-000 1779314F00000 1779314F00000	BRACE COMP, RSVR TANK SUPPORT	45,90 €
# 21	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 22	17981-48E00-000 17900-27810-000 1798148E00000	HOSE, RESERVOIR TANK INLET	15,86 €
# 23	09401-08411-000 0940108411000	CLIP NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au DURITE DE RADIATEUR de votre Suzuki de BURGMAN. Nous restons à votre disposition pour toute question.
