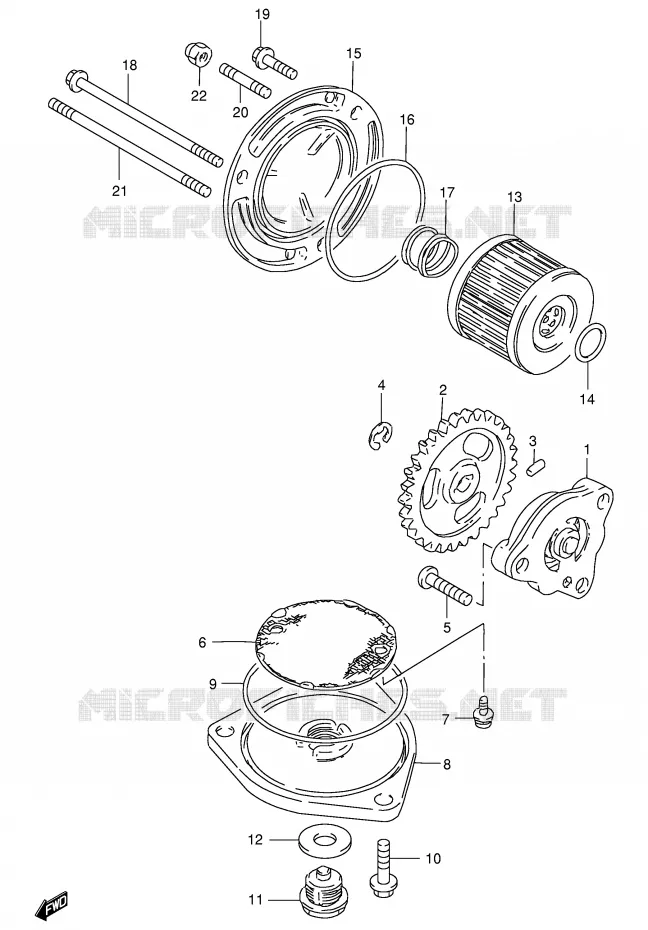

POMPE A HUILE POUR SUZUKI GS 125 1983

EMBRAYAGE

(1) 16400-05201-000

PUMP ASSY,ENGINE OIL
PUMP, ENGINE OIL

(2) 16331-12F00-000

GEAR,OIL PUMP DRIVEN
PIGNON

(3) 09261-02008-000

BOULON 2.5X11.8
PIN 16X10

(4) 08332-1106B-000

E RING
CIRCLIP

(5) 02112-0625A-000

SCREW

(6) 16520-05202-000

CRIBLE D'HUILE
STRAINER, ENGINE OIL

(7) 02112-7512A-000

BOLT
SCREW

(8) 16523-05200-000

COUVERCLE CRIBLE D'HUILE
CAP

(9) 09280-60005-000

JOINT TORIQUE (D: 2.4,ID:60.5)
O RING

(10) 01547-0620B-000

BOLT

(11) 09247-14002-000

PLUG
VIS

(12) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(13) 16510-05240-000

FILTRE D'HUILE
FILTER, ENGINE OIL

(14) 09280-13004-000

JOINT TORIQUE D: 1.9, ID: 13
O RING

(15) 16512-05212-000

CAP,OIL FILTER
DISCONTINUED

(16) 09280-54001-000

JOINT TORIQUE (D: 2.4, ID:52.6
O RING

(17) 09440-18002-000

RESSORT
SPRING

(18) 01547-0690B-000

BOLT
BOLT (6X90)

(19) 01547-0620B-000

BOLT

(20) 09108-06128-000

GOUJON
BOLT,STUD

(21) 01421-0685A-000

BOLT,STUD

(22) 08313-10067-000

ECROU 6MM
NUT

	Référence	Désignation	Qté
# 1	16400-05201-000 1640005201000 1640005201000	PUMP ASSY, ENGINE OIL PUMP, ENGINE OIL	93,13 €
# 2	16331-05200-000 16331-12F00-000 1633105200000	GEAR, OIL PUMP DRIVEN PIGNON	19,10 €
# 3	09261-02008-000 0926102008000 0926102008000	BOULON 2.5X11.8 PIN 16X10	1,73 €
# 4	08332-11063-000 08332-1106B-000 0833211063000	E RING CIRCLIP	1,95 €
# 5	02112-06253-000 02112-0625A-000 0211206253000	SCREW	2,26 €
# 6	16520-05202-000 1652005202000 1652005202000	CRIBLE D'HUILE STRAINER, ENGINE OIL	7,16 €
# 7	02112-75123-000 02112-7512A-000 0211275123000	BOLT SCREW	2,64 €
# 8	16523-05200-000 1652305200000 1652305200000	COUVERCLE CRIBLE D'HUILE CAP	15,77 €
# 9	09280-60005-000 0928060005000 0928060005000	JOINT TORIQUE (D: 2.4, ID:60.5) O RING	3,50 €
# 10	01547-06203-000 01547-0620B-000 0154706203000	BOLT	3,22 €
# 11	09247-14001-000 09247-14002-000 0924714001000	PLUG VIS	5,23 €
# 12	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET, 13.8X18.8X0.4	2,64 €
# 13	16510-05240-000 1651005240000 1651005240000	FILTRE D'HUILE FILTER, ENGINE OIL	9,34 €
# 14	09280-13004-000 0928013004000 0928013004000	JOINT TORIQUE D: 1.9, ID: 13 O RING	2,91 €
# 15	16512-05210-000 16512-05212-000 1651205210000	CAP, OIL FILTER DISCONTINUED	23,71 €
# 16	09280-54001-000 0928054001000 0928054001000	JOINT TORIQUE (D: 2.4, ID:52.6 O RING	4,92 €
# 17	09440-18002-000 0944018002000 0944018002000	RESSORT SPRING	1,46 €
# 18	01547-06907-000 01547-0690B-000 0154706907000	BOLT BOLT (6X90)	3,62 €
# 19	01547-06203-000 01547-0620B-000 0154706203000	BOLT	3,22 €
# 20	01421-06128-000 09108-06128-000 0142106128000	GOUJON BOLT, STUD	2,24 €
# 21	01421-06858-000 01421-0685A-000 0142106858000	BOLT, STUD	3,82 €
# 22	08313-10067-000 0831310067000 0831310067000	ECROU 6MM NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
