ARBRE A CAMES - SOUPAPES (MODELE Z / D) REFER TO FIG.12 (C-3) FOR MODEL F/K/L/M/R

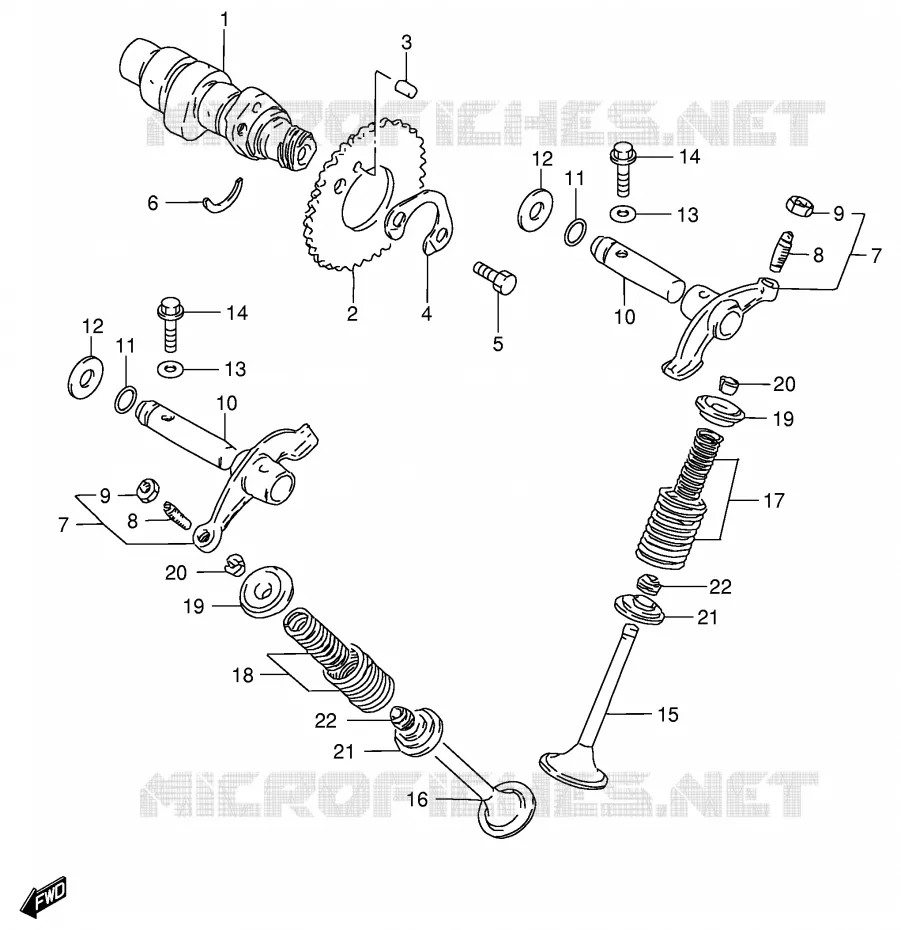

ARBRE A CAMES - SOUPAPES (MODELE F / K / L / M / R) POUR SUZUKI GS 125 1983

DISTRIBUTION

ARBRE A CAMES SOUPAPES (MODELE F/K/L/M/R) pour Suzuki GS 125 1983

(1)  12711-05230-000
CAM SHAFT

(2)  12741-05201-000
PIGNON ARBRE A CAME 32D.
PIGNON

(3)  09261-05005-000
BOULON 5X8
PIN 16X10

(4)  12747-05202-000
WASHER,SPROCKET
WASHER

(5)  09111-06032-000
VIS 6X10.5
BOLT

(6)  09390-22002-000
RONDELLE DEMI
CIRCLIP

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
ARM, VALVE ROCKER, IN

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
ARM, VALVE ROCKER, IN

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
ARM, VALVE ROCKER, IN
CULBUTEUR GN,DR,GS125

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
ARM, VALVE ROCKER, IN
CULBUTEUR GN,DR,GS125

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
BASCULEUR

(7)  12850-25C00-000
CULBUTEUR GN,DR,GS125
BASCULEUR

(8)  12842-32411-000
VIS REGLAGE
SCREW

(8)  12842-32411-000
VIS REGLAGE
SCREW

(9)  12843-32400-000
ECROU
NUT

(9)  12843-32400-000
ECROU
NUT

(10)  12861-05201-000
AXE DU CULBUTEUR
AXE

(10)  12861-05201-000
AXE DU CULBUTEUR
AXE

(11)  09280-09005-000
JOINT TORIQUE D: 1.9, ID: 8.6
O RING

(11)  09280-09005-000
JOINT TORIQUE D: 1.9, ID: 8.6
O RING

(12)  09164-12021-000
RONDELLE ELASTIQUE
WASHER,WAVE

(12)  09164-12021-000
RONDELLE ELASTIQUE
WASHER,WAVE

(13)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(13)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(14)  01550-0625B-000
BOLT
BOLT, CENTER

(14)  01550-0625B-000
BOLT
BOLT, CENTER

(14)  01550-0625B-000
BOLT
BOLT, CENTER
BOLT

(14)  01550-0625B-000
BOLT
BOLT, CENTER
BOLT

(14)  01550-0625A-000
BOLT

(14)  01550-0625A-000
BOLT

(14)  01550-0625A-000
BOLT
BOLT

(14)  01550-0625A-000
BOLT
BOLT

(15)  12911-04B00-000
SOUPAPE D'ADMISSION (H:3.92)
SOUPAPE

(16)  12912-24400-000
SOUPAPE D'ECHAPPEMENT (H:3.92)
VALVE

(17)  12920-05210-000
JEU RESSORTS SOUPAPE
SPRING SET, VALVE IN

(18)  12920-05240-000
JEU RESSORT DE SOUPAPE
SPRING SET, VALVE EX

(19)  12931-49201-000
RETAINER,VALVE SPRING
RETAINER, SPRING

(19)  12931-49201-000
RETAINER,VALVE SPRING
RETAINER, SPRING

(19)  12931-49201-000
RETAINER,VALVE SPRING
RETAINER, SPRING
RETAINER,VALVE SPRING

(19)  12931-49201-000
RETAINER,VALVE SPRING
RETAINER, SPRING
RETAINER,VALVE SPRING

(20)  12932-24400-000
CLAVETTE DE SOUPAPE
CLAVETTE

(20)  12932-24400-000
CLAVETTE DE SOUPAPE
CLAVETTE

(21)  12933-49201-000
SEAT,VALVE SPRING
SEAT, SPRING

(21)  12933-49201-000
SEAT,VALVE SPRING
SEAT, SPRING

(22)  09289-05015-000
SIMMER DE SOUPAPE 5.5X11X8.2
OIL SEAL

(22)  09289-05015-000
SIMMER DE SOUPAPE 5.5X11X8.2
OIL SEAL
Référence Désignation Prix Unitaire TTC Qté
# 1

12711-05201-000

12711-05230-000
 1271105201000
CAM SHAFT
# 2

12741-05201-000
1274105201000

1274105201000
PIGNON ARBRE A CAME 32D.
PIGNON
# 3

09261-05005-000
0926105005000

0926105005000
BOULON 5X8
PIN 16X10
# 4

12747-05201-000

12747-05202-000
 1274705201000
WASHER, SPROCKET
WASHER
# 5

09111-06032-000
0911106032000

0911106032000
VIS 6X10.5
BOLT
# 6

09390-22002-000
0939022002000

0939022002000
RONDELLE DEMI
CIRCLIP
# 7

12840-05200-000

12850-25C00-000
 1284005200000
CULBUTEUR GN, DR, GS125
ARM, VALVE ROCKER, IN
# 8

12842-32411-000
1284232411000

1284232411000
VIS REGLAGE
SCREW
# 9

12843-32400-000
1284332400000

1284332400000
ECROU
NUT
# 10

12861-05201-000
1286105201000

1286105201000
AXE DU CULBUTEUR
AXE
# 11

09280-09005-000
0928009005000

0928009005000
JOINT TORIQUE D: 1.9, ID: 8.6
O RING
# 12

09164-12021-000
0916412021000

0916412021000
RONDELLE ELASTIQUE
WASHER, WAVE
# 13

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
WASHER
# 14

01517-06254-000

01550-0625B-000
 0151706254000
BOLT
BOLT, CENTER
# 14

01550-06253-000

01550-0625A-000
 0155006253000
BOLT
# 15

12911-04B00-000
1291104B00000

1291104B00000
SOUPAPE D'ADMISSION (H:3.92)
SOUPAPE
# 16

12912-24400-000
1291224400000

1291224400000
SOUPAPE D'ECHAPPEMENT (H:3.92)
VALVE
# 17

12920-05210-000
1292005210000

1292005210000
JEU RESSORTS SOUPAPE
SPRING SET, VALVE IN
# 18

12920-05240-000
1292005240000

1292005240000
JEU RESSORT DE SOUPAPE
SPRING SET, VALVE EX
# 19

12931-49200-000

12931-49201-000
 1293149200000
RETAINER, VALVE SPRING
RETAINER, SPRING
# 20

12932-24400-000
1293224400000

1293224400000
CLAVETTE DE SOUPAPE
CLAVETTE
# 21

12933-49201-000
1293349201000

1293349201000
SEAT, VALVE SPRING
SEAT, SPRING
# 22

09289-05015-000
0928905015000

0928905015000
SIMMER DE SOUPAPE 5.5X11X8.2
OIL SEAL
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ARBRE A CAMES - SOUPAPES (MODELE F/K/L/M/R) de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
