DISTRIBUTION

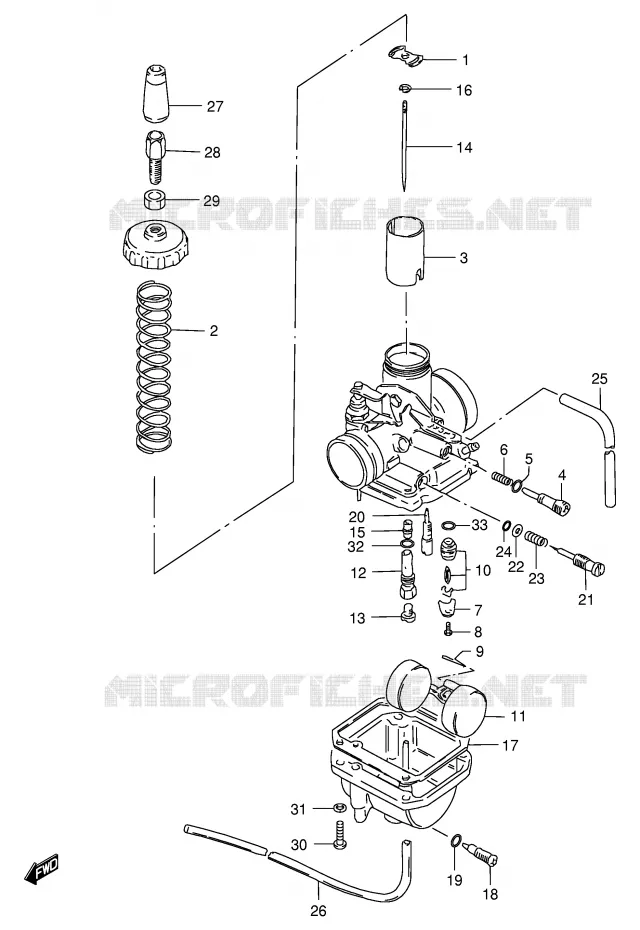

CARBURATEUR (MODELE Z / D / F / K) POUR SUZUKI GS 125 1983

CARBURATEUR (GS125ESK / ESL E24, MODELE M / R) REFER TO FIG.14B(C-8) FOR MODEL R P37

(1) 13581-09210-000

RESSORT FIXATION
SIEGE DE RESSORT

(2) 13573-05320-000

RESSORT
SPRING

(3) 13551-05320-000

BOISSEAU DE GAZ
VOLET DE GAZ

(4) 13267-36600-000

SCREW,THROTTLE STOP

(5) 13295-33010-000

JOINT TORIQUE
O RING

(6) 13268-35010-000

RESSORT
SPRING

(7) 13373-46710-000

PLAQUE
WASHER,THRUST

(8) 02112-0306B-000

SCREW
.SCREW M3X0.5X6

(9) 13254-01010-000

AXE DE FLOTTEUR
PIN 16X10

(10) 13370-05320-000

POINTEAU DU FLOTTEUR
POINTEAU

(11) 13250-05230-000

FLOTTEUR

(12) 13385-05320-000

PIPE.BLEEDER
GICLEUR D'AIGUILLE

(13) 09491-95005-000

GICLEUR 3 95
JET,MAIN

(14) 13383-05320-000

AIGUILLE DE GICLEUR (4JT38A)
NEEDLE, JET

(15) 09494-00388-000

JET,NEEDLE
JET, NEEDLE (O-4)

(16) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(17) 13251-05320-000

JOINT CARTER FLOTTEUR
WASHER

(18) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(19) 13278-02340-000

JOINT TORIQUE
O RING

(20) 09492-20009-000

JET, PILOT (20)

(21) 13279-47070-000

VIS D'AIR
BOLT

(22) 13291-29900-000

RONDELLE
WASHER

(23) 13268-47070-000

RESSORT
SPRING

(24) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(25) 09352-50005-600

HOSE (5X8.2X600)
HOSE, FUEL COCK (L:300→200)

(26) 09351-35653-600

TUYAU 3.5X6.5X600
.HOSE (3.5X6.5X500→225)

(27) 13681-16601-000

CAP,CABLE ADJUSTER
CAP

(28) 13577-48110-000

VIS REGLAGE
ADJUSTER,CABLE

(29) 13661-16600-000

ECROU
NUT

(30) 02112-0416A-000

.SCREW

(31) 08321-0104A-000

WASHER,LOCK
.LOCK WASHER

(32) 13246-43011-000

O RING

(33) 13374-46710-000

JOINT TORIQUE
O RING

99x

(99x) 13200-05320-000

CARBURATEUR COMPLET GS125ES
CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13581-09210-000 1358109210000 1358109210000	RESSORT FIXATION SIEGE DE RESSORT	7,19 €
# 2	13573-05320-000 1357305320000 1357305320000	RESSORT SPRING	7,56 €
# 3	13551-05320-000 1355105320000 1355105320000	BOISSEAU DE GAZ VOLET DE GAZ	Non disponible	0,00 €
# 4	13267-36600-000 1326736600000 1326736600000	SCREW, THROTTLE STOP	13,04 €
# 5	13295-33010-000 1329533010000 1329533010000	JOINT TORIQUE O RING	6,26 €
# 6	13268-35010-000 1326835010000 1326835010000	RESSORT SPRING	6,88 €
# 7	13373-46710-000 1337346710000 1337346710000	PLAQUE WASHER, THRUST	5,90 €
# 8	02112-03066-000 02112-0306B-000 0211203066000	SCREW .SCREW M3X0.5X6	2,11 €
# 9	13254-01010-000 1325401010000 1325401010000	AXE DE FLOTTEUR PIN 16X10	5,57 €
# 10	13370-05320-000 1337005320000 1337005320000	POINTEAU DU FLOTTEUR POINTEAU	58,01 €
# 11	13250-05230-000 1325005230000 1325005230000	FLOTTEUR	30,79 €
# 12	13385-05320-000 1338505320000 1338505320000	PIPE.BLEEDER GICLEUR D'AIGUILLE	Non disponible	0,00 €
# 13	09491-95005-000 0949195005000 0949195005000	GICLEUR 3 95 JET, MAIN	11,00 €
# 14	13383-05320-000 1338305320000 1338305320000	AIGUILLE DE GICLEUR (4JT38A) NEEDLE, JET	Non disponible	0,00 €
# 15	09494-00388-000 0949400388000 0949400388000	JET, NEEDLE JET, NEEDLE (O-4)	Non disponible	0,00 €
# 16	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 17	13251-05320-000 1325105320000 1325105320000	JOINT CARTER FLOTTEUR WASHER	11,22 €
# 18	13247-02340-000 1324702340000 1324702340000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 19	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE O RING	3,33 €
# 20	09492-20009-000 0949220009000 0949220009000	JET, PILOT (20)	12,75 €
# 21	13279-47080-000 13279-47070-000 1327947080000	VIS D'AIR BOLT	12,73 €
# 22	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 23	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 24	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 25	09352-50823-300 09352-50005-600 0935250823300	HOSE (5X8.2X600) HOSE, FUEL COCK (L:300→200)	8,56 €
# 26	13683-37420-000 09351-35653-600 1368337420000	TUYAU 3.5X6.5X600 .HOSE (3.5X6.5X500→225)	5,50 €
# 27	13681-16600-000 13681-16601-000 1368116600000	CAP, CABLE ADJUSTER CAP	9,49 €
# 28	13577-48110-000 1357748110000 1357748110000	VIS REGLAGE ADJUSTER, CABLE	9,65 €
# 29	13661-16600-000 1366116600000 1366116600000	ECROU NUT	7,74 €
# 30	02112-04166-000 02112-0416A-000 0211204166000	.SCREW	1,62 €
# 31	08321-21046-000 08321-0104A-000 0832121046000	WASHER, LOCK .LOCK WASHER	2,42 €
# 32	13246-43010-000 13246-43011-000 1324643010000	O RING	7,61 €
# 33	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE O RING	4,97 €
# 99x	13200-05320-000 1320005320000 1320005320000	CARBURATEUR COMPLET GS125ES CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE Z/D/F/K) de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
