FILTRE A AIR

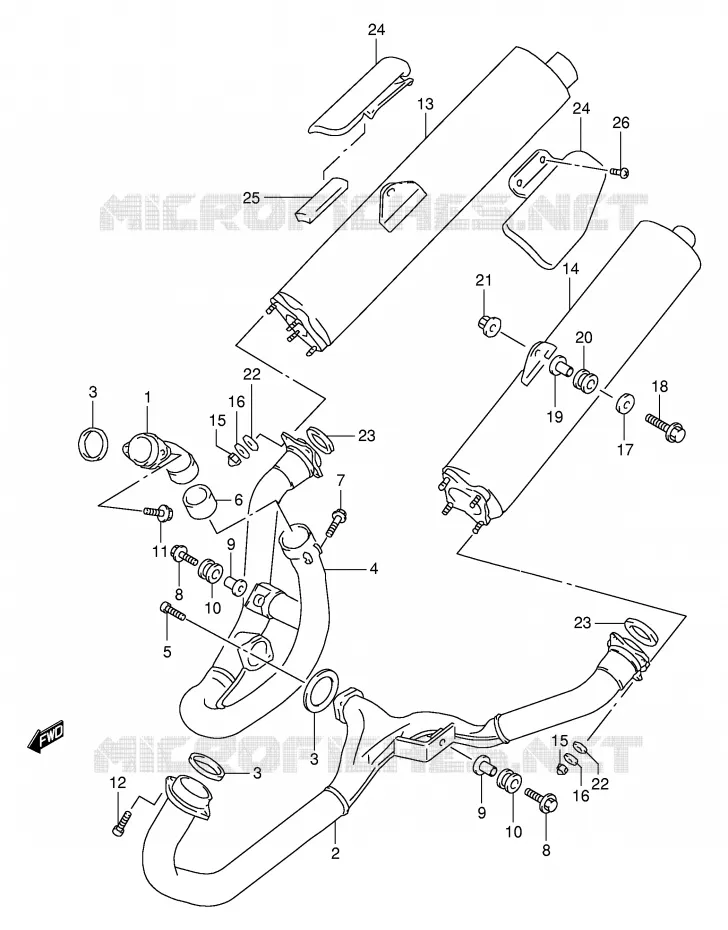

SILENCIEUX POUR SUZUKI TL-R 1000 2001

POMPE A HUILE - POMPE A ESSENCE (MODELE W) REFER TO FIG.14A(D-4) FOR MODEL X/Y/K1/K2

(1) 14150-02F00-000

TUYAU D'ECHAPP.DR.1.PC.TL1000S
TUYAU CENTRAL

(2) 14160-02FA0-000

PIPE COMP,EXHAUST,L
ECHAPPEMENT GAUCHE

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(4) 14210-02FA0-000

PIPE COMP,EXH JOINT,R
TUBE D'ECHAPPEMENT

(5) 14118-73G01-000

VIS, CONNECTION TUYAU D'ECHAP.
BOLT,EXH MANF

(6) 14771-02F00-000

JOINT, TUYAUX D'ECHAPP.TL1000S
CONNECTOR

(7) 01550-0840A-000

BOLT

(8) 09118-08152-A05

BOLT

(8) 09118-08152-A05

BOLT

(8) 09118-08152-A05

BOLT
BOLT

(8) 09118-08152-A05

BOLT
BOLT

(9) 09180-08152-000

DOUILLE 8.6X12X24.2
RONDELLE

(9) 09180-08152-000

DOUILLE 8.6X12X24.2
RONDELLE

(10) 09320-12048-000

SILENTBLOC
CUSHION

(10) 09320-12048-000

SILENTBLOC
CUSHION

(11) 01550-08257-000

VIS 8X25MM
BOLT

(12) 09106-08165-000

BOLT

(13) 14310-02FA0-H01

BODY,MUFFLER,R
POT D'ECHAPPEMENT

(14) 14340-02FA0-H01

BODY,MUFFLER,L
POT D'ECHAPPEMENT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT
NUT

(15) 09159-08116-000

NUT
NUT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT
NUT

(15) 09159-08116-000

NUT
NUT

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER
WASHER,8.5X18X2.0

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER
WASHER,8.5X18X2.0

(17) 09160-08146-000

WASHER

(18) 01550-08457-000

BOLT

(19) 09180-08156-000

ENTRETOISE 8.6X12X25.5
RONDELLE

(20) 09320-12049-000

SILENTBLOC
CUSHION

(21) 08361-2508A-000

NUT

(22) 09280-08012-000

JOINT TORIQUE D: 1.9, ID: 7.8
O RING

(22) 09280-08012-000

JOINT TORIQUE D: 1.9, ID: 7.8
O RING

(23) 14181-02F00-000

JOINT POT D'ECHAPPEMENT TL1000
JOINT

(23) 14181-02F00-000

JOINT POT D'ECHAPPEMENT TL1000
JOINT

(24) 14790-02FA0-000

PROTECTOR,MUFFLER,L
PROTECTION

(24) 14790-02FA0-000

PROTECTOR,MUFFLER,L
PROTECTION

(24) 14780-02FA0-000

PROTECTOR,MUFFLER,R
PROTECTION

(24) 14780-02FA0-000

PROTECTOR,MUFFLER,R
PROTECTION

(25) 14785-02FA0-000

CUSHION,MUF COVER
CUSHION

(26) 09139-06091-000

VIS 6X12MM
SCREW

	Référence	Désignation	Qté
# 1	14150-02F00-000 1415002F00000 1415002F00000	TUYAU D'ECHAPP.DR.1.PC.TL1000S TUYAU CENTRAL	134,00 €
# 2	14160-02FA0-000 1416002FA0000 1416002FA0000	PIPE COMP, EXHAUST, L ECHAPPEMENT GAUCHE	771,85 €
# 3	14181-31D00-000 1418131D00000 1418131D00000	JOINT TUYAU D'ECHAPPEM. TL1000 WASHER	12,29 €
# 4	14210-02FA0-000 1421002FA0000 1421002FA0000	PIPE COMP, EXH JOINT, R TUBE D'ECHAPPEMENT	Non disponible	0,00 €
# 5	14118-73G01-000 1411873G01000 1411873G01000	VIS, CONNECTION TUYAU D'ECHAP. BOLT, EXH MANF	15,48 €
# 6	14771-02F00-000 1477102F00000 1477102F00000	JOINT, TUYAUX D'ECHAPP.TL1000S CONNECTOR	25,93 €
# 7	01550-08403-000 01550-0840A-000 0155008403000	BOLT	3,97 €
# 8	09118-08152-000 09118-08152-A05 0911808152000	BOLT	5,92 €
# 9	09180-08152-000 0918008152000 0918008152000	DOUILLE 8.6X12X24.2 RONDELLE	6,57 €
# 10	09320-12048-000 0932012048000 0932012048000	SILENTBLOC CUSHION	5,35 €
# 11	01550-08257-000 0155008257000 0155008257000	VIS 8X25MM BOLT	3,62 €
# 12	09106-08104-000 09106-08165-000 0910608104000	BOLT	5,23 €
# 13	14310-02FA0-H01 1431002FA0H01 1431002FA0H01	BODY, MUFFLER, R POT D'ECHAPPEMENT	Non disponible	0,00 €
# 14	14340-02FA0-H01 1434002FA0H01 1434002FA0H01	BODY, MUFFLER, L POT D'ECHAPPEMENT	Non disponible	0,00 €
# 15	09159-08101-000 09159-08116-000 0915908101000	NUT	7,43 €
# 16	09160-08114-000 09160-08120-000 0916008114000	WASHER, 8.5X18X2.0 WASHER	2,64 €
# 17	09160-08140-000 09160-08146-000 0916008140000	WASHER	2,82 €
# 18	01550-08457-000 0155008457000 0155008457000	BOLT	3,90 €
# 19	09180-08156-000 0918008156000 0918008156000	ENTRETOISE 8.6X12X25.5 RONDELLE	5,95 €
# 20	09320-12049-000 0932012049000 0932012049000	SILENTBLOC CUSHION	9,63 €
# 21	08361-25088-000 08361-2508A-000 0836125088000	NUT	2,62 €
# 22	09280-08012-000 0928008012000 0928008012000	JOINT TORIQUE D: 1.9, ID: 7.8 O RING	4,84 €
# 23	14181-02F00-000 1418102F00000 1418102F00000	JOINT POT D'ECHAPPEMENT TL1000 JOINT	11,05 €
# 24	14790-02FA0-000 1479002FA0000 1479002FA0000	PROTECTOR, MUFFLER, L PROTECTION	125,29 €
# 24	14780-02FA0-000 1478002FA0000 1478002FA0000	PROTECTOR, MUFFLER, R PROTECTION	Non disponible	0,00 €
# 25	14785-02FA0-000 1478502FA0000 1478502FA0000	CUSHION, MUF COVER CUSHION	10,82 €
# 26	09139-06091-000 0913906091000 0913906091000	VIS 6X12MM SCREW	3,42 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
