POMPE A HUILE - POMPE A ESSENCE (MODELE W) REFER TO FIG.14A(D-4) FOR MODEL X/Y/K1/K2

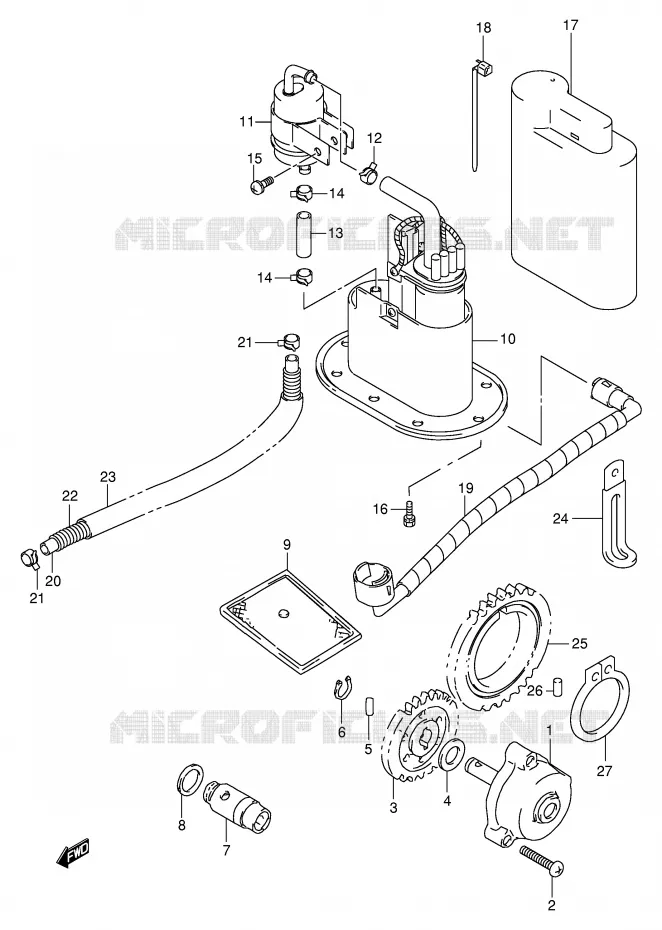

POMPE A HUILE - POMPE A ESSENCE (MODELE X / Y / K1 / K2) POUR SUZUKI TL-R 1000 2001

RADIATEUR D'HUILE

(1) 16400-02FB0-000

PUMP ASSY,ENG OIL
POMPE A HUILE

(2) 02112-0625A-000

SCREW

(3) 16331-02F00-000

PINGNON ENTR.POMPE A HUILE
GEAR, OIL PUMP DRIVEN

(4) 09181-10158-000

SHIM,10X18X0.5
WASHER

(5) 09261-04009-000

BOULON 4X15.8
PIN 16X10

(6) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(7) 16440-33E00-000

VALVE D'HUILE SOULAGE VZ/R-/TL
VALVE ASSY, OIL RELIEF

(8) 09168-16002-000

BAGUE DE JOINT 16X22X2
WASHER

(9) 16520-32E01-000

STRAINER COMP,ENG OIL
STRAINER, ENGINE OIL

(10) 15100-02FB0-000

FUEL PUMP ASSY
POMPE A ESSENCE

(11) 15410-02FA0-000

FILTER COMP,FUEL
FILTRE A ESSENCE

(12) 09401-12414-000

CLIP
NUT

(13) 09356-76145-600

HOSE,FUEL

(14) 09401-12414-000

CLIP
NUT

(14) 09401-12414-000

CLIP
NUT

(14) 09401-12414-000

CLIP
NUT
CLIP

(14) 09401-12414-000

CLIP
NUT
CLIP

(15) 02112-34083-000

--> 02112-3408A
SCREW

(16) 09103-05017-000

VIS 5MM
BOLT

(17) 15199-02FA1-000

COVER,FUEL PUMP
COUVERCLE

(18) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP, FUEL PUMP COVER

(19) 15810-02FA0-000

HOSE COMP,FUEL
HOSE, FUEL

(20) 09355-54115-600

TUYAU A ESSENCE 5.4X11.4X600
HOSE

(21) 09401-11411-000

AGRAFE
NUT

(21) 09401-11411-000

AGRAFE
NUT

(22) 09440-13037-XC0

SPRING
PROTECTOR

(23) 15819-02F00-000

PROTECTOR, FUEL RETURN NO.2

(24) 09404-06039-000

CLAMP
CLAMP, FUEL PUMP WIRE

(25) 16321-02F00-000

PIGNON ENTRAINEM.POMPE A HUILE
GEAR,OIL PUMP DRIVE

(26) 09261-06002-000

RIVET 6X6
PIN 16X10

(27) 08331-31509-000

CIRCLIP

	Référence	Désignation	Qté
# 1	16400-02FB0-000 1640002FB0000 1640002FB0000	PUMP ASSY, ENG OIL POMPE A HUILE	152,31 €
# 2	02112-06253-000 02112-0625A-000 0211206253000	SCREW	2,26 €
# 3	16331-02F00-000 1633102F00000 1633102F00000	PINGNON ENTR.POMPE A HUILE GEAR, OIL PUMP DRIVEN	50,64 €
# 4	09181-10158-000 0918110158000 0918110158000	SHIM, 10X18X0.5 WASHER	2,22 €
# 5	09261-04009-000 0926104009000 0926104009000	BOULON 4X15.8 PIN 16X10	1,75 €
# 6	08331-31106-000 08331-31109-000 0833131106000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 7	16440-33E00-000 1644033E00000 1644033E00000	VALVE D'HUILE SOULAGE VZ/R-/TL VALVE ASSY, OIL RELIEF	53,53 €
# 8	09168-16002-000 0916816002000 0916816002000	BAGUE DE JOINT 16X22X2 WASHER	2,60 €
# 9	16520-32E00-000 16520-32E01-000 1652032E00000	STRAINER COMP, ENG OIL STRAINER, ENGINE OIL	18,68 €
# 10	15100-02FB0-000 1510002FB0000 1510002FB0000	FUEL PUMP ASSY POMPE A ESSENCE	942,90 €
# 11	15410-02FA0-000 1541002FA0000 1541002FA0000	FILTER COMP, FUEL FILTRE A ESSENCE	80,97 €
# 12	09401-13410-000 09401-12414-000 0940113410000	CLIP NUT	4,04 €
# 13	09356-76145-600 0935676145600 0935676145600	HOSE, FUEL	31,65 €
# 14	09401-13410-000 09401-12414-000 0940113410000	CLIP NUT	4,04 €
# 15	02112-34083-000 0211234083000 0211234083000	--> 02112-3408A SCREW	1,90 €
# 16	09103-05017-000 0910305017000 0910305017000	VIS 5MM BOLT	3,75 €
# 17	15199-02FA0-000 15199-02FA1-000 1519902FA0000	COVER, FUEL PUMP COUVERCLE	48,76 €
# 18	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP, FUEL PUMP COVER	3,13 €
# 19	15810-02FA0-000 1581002FA0000 1581002FA0000	HOSE COMP, FUEL HOSE, FUEL	75,25 €
# 20	09355-54115-600 0935554115600 0935554115600	TUYAU A ESSENCE 5.4X11.4X600 HOSE	22,16 €
# 21	09401-11411-000 0940111411000 0940111411000	AGRAFE NUT	4,97 €
# 22	09440-13037-000 09440-13037-XC0 0944013037000	SPRING PROTECTOR	8,12 €
# 23	15819-02F00-000 1581902F00000 1581902F00000	PROTECTOR, FUEL RETURN NO.2	5,75 €
# 24	09404-06432-000 09404-06039-000 0940406432000	CLAMP CLAMP, FUEL PUMP WIRE	2,86 €
# 25	16321-02F00-000 1632102F00000 1632102F00000	PIGNON ENTRAINEM.POMPE A HUILE GEAR, OIL PUMP DRIVE	47,63 €
# 26	09261-06002-000 0926106002000 0926106002000	RIVET 6X6 PIN 16X10	1,77 €
# 27	08331-31506-000 08331-31509-000 0833131506000	CIRCLIP	5,35 €
