Cylindrée

Modèle

Année

Finition

Catalogue pièces

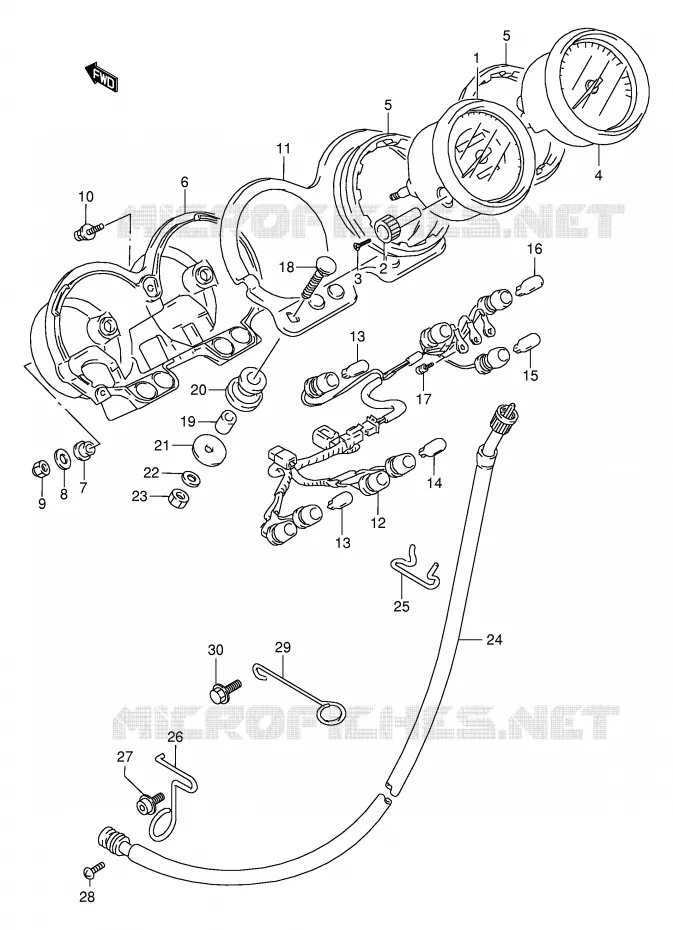

Vue éclatée

PARTIE ELECTRIQUE

COMPTEUR POUR SUZUKI VX 800 1994

PHARE (MODELE L / M / N E1,E2) REFER TO FIG.29 (E- 7) FOR MODEL L/M/N EXCEPT E1,E2

(1) 34110-45C10-000

COMPTEUR KILOMETRIQUE VX800L,M
COMPTEUR

(1) 34110-45C20-000

SPEEDOMETER (MILE/KILO)

(1) 34110-45C40-000

COMPTEUR KILOMETRIQUE VX800N,R
COMPTEUR

(1) 34110-45C50-000

SPEEDOMETER
SPEEDOMETER (MILE/KILO)

(2) 34124-30B00-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(3) 09139-02003-000

SCREW
SCREW (M2X6)

(4) 34210-45C10-000

COMPTE-TOURS VX800L,M
TACHOMETER

(4) 34210-45C40-000

COMPTE-TOURS VX800N,R
COMPTE-TOURS

(5) 34288-01D20-000

BAGUE EN COUTCHOUC, AMORTISS.
DAMPER

(5) 34288-01D20-000

BAGUE EN COUTCHOUC, AMORTISS.
DAMPER

(6) 34193-45C10-23W

CARTER D'INSTRUMENTS INF.VX800
COVER (SILVER)

(7) 34189-01D20-000

SILENTBLOC
CUSHION

(8) 09160-05013-000

RONDELLE 5.2X16X1
WASHER

(9) 08313-1005A-000

NUT

(10) 02112-74083-000

SCREW

(11) 34950-01D21-000

BRACKET,METER
BOITIER

(11) 34950-01D30-000

BRACKET,METER
BOITIER

(12) 34170-45C10-000

PORTE D'AMOULES AVEC FILS
FAISCEAU

(13) 09471-12082-000

BULB (12V,3.4W)

(13) 09471-12082-000

BULB (12V,3.4W)

(14) 09471-12077-000

BULB (12V,1.7W)

(15) 09471-12085-000

AMPOULE 12V3W CULOT EN VERRE
BULB (14V,3W)

(16) 09471-12108-000

BULB (12V,1.7W)

(17) 02112-3310B-000

SCREW

(18) 09107-06005-000

VIS 6X36MM
BOLT (6X36)

(19) 09180-06294-000

SPACER,6.5X10X15.7
SPACER (6.1X10X15.7)

(20) 34956-31001-000

CAOUTCHOUC
CUSHION

(21) 09160-06136-000

WASHER
WASHER (6.5X29X1.6)

(22) 08321-0106A-000

LOCK WASHER

(23) 08310-0006A-000

NUT

(24) 34910-13A02-000

CABLE ASSY,SPEEDOMETER
CABLE

(25) 34938-45C02-000

GUIA
GUIDE

(26) 34938-11D0V-000

CLAMP,SPEEDOMETER CABLE
CLIP

(27) 09103-10195-000

BOLT

(27) 09106-10059-000

VIS
BOLT (10X12)

(28) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(29) 34939-17D00-000

GUIDE DE CABLE COMPTE-TOURS
GUIDE, METER CABLE

(30) 01550-0612B-000

BOLT
BOLT, GUIDE

	Référence	Désignation	Qté
# 1	34110-45C10-000 3411045C10000 3411045C10000	COMPTEUR KILOMETRIQUE VX800L, M COMPTEUR	Non disponible	0,00 €
# 1	34110-45C20-000 3411045C20000 3411045C20000	SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 1	34110-45C40-000 3411045C40000 3411045C40000	COMPTEUR KILOMETRIQUE VX800N, R COMPTEUR	Non disponible	0,00 €
# 1	34110-45C50-000 3411045C50000 3411045C50000	SPEEDOMETER SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 2	34124-30B00-000 3412430B00000 3412430B00000	BOUTON COMPTEUR JOURNALIER BOUTON	8,94 €
# 3	34981-13A00-000 09139-02003-000 3498113A00000	SCREW SCREW (M2X6)	2,09 €
# 4	34210-45C10-000 3421045C10000 3421045C10000	COMPTE-TOURS VX800L, M TACHOMETER	Non disponible	0,00 €
# 4	34210-45C40-000 3421045C40000 3421045C40000	COMPTE-TOURS VX800N, R COMPTE-TOURS	Non disponible	0,00 €
# 5	34288-01D20-000 3428801D20000 3428801D20000	BAGUE EN COUTCHOUC, AMORTISS. DAMPER	8,88 €
# 6	34193-45C10-23S 3419345C1023S	CARTER D'INSTRUMENTS INF.VX800 COVER (SILVER)	Non disponible	0,00 €
# 7	34189-01D20-000 3418901D20000 3418901D20000	SILENTBLOC CUSHION	6,43 €
# 8	34181-45C10-000 09160-05013-000 3418145C10000	RONDELLE 5.2X16X1 WASHER	1,64 €
# 9	08313-10057-000 08313-1005A-000 0831310057000	NUT	2,11 €
# 10	02112-74083-000 0211274083000 0211274083000	SCREW	Non disponible	0,00 €
# 11	34950-01D20-000 3495001D20000	BRACKET, METER BOITIER	Non disponible	0,00 €
# 11	34950-01D30-000 3495001D30000 3495001D30000	BRACKET, METER BOITIER	Non disponible	0,00 €
# 12	34170-45C10-000 3417045C10000 3417045C10000	PORTE D'AMOULES AVEC FILS FAISCEAU	Non disponible	0,00 €
# 13	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 14	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 15	09471-12103-000 09471-12085-000 0947112103000	AMPOULE 12V3W CULOT EN VERRE BULB (14V, 3W)	5,61 €
# 16	09471-12108-000 09471-12108-000 0947112108000	BULB (12V, 1.7W)	4,37 €
# 17	02112-33103-000 02112-3310B-000 0211233103000	SCREW	2,33 €
# 18	09107-06005-000 0910706005000 0910706005000	VIS 6X36MM BOLT (6X36)	Non disponible	0,00 €
# 19	09180-06209-000 09180-06294-000 0918006209000	SPACER, 6.5X10X15.7 SPACER (6.1X10X15.7)	3,19 €
# 20	34956-31001-000 3495631001000 3495631001000	CAOUTCHOUC CUSHION	6,27 €
# 21	09160-06030-000 09160-06136-000 0916006030000	WASHER WASHER (6.5X29X1.6)	2,24 €
# 22	08321-01063-000 08321-0106A-000 0832101063000	LOCK WASHER	1,74 €
# 23	08310-00063-000 0831000063000	NUT	Non disponible	0,00 €
# 24	34910-13A01-000 34910-13A02-000 3491013A01000	CABLE ASSY, SPEEDOMETER CABLE	94,04 €
# 25	34938-45C02-000 3493845C02000 3493845C02000	GUIA GUIDE	Non disponible	0,00 €
# 26	34938-11D00-000 3493811D00000	CLAMP, SPEEDOMETER CABLE CLIP	Non disponible	0,00 €
# 27	09103-10195-000 0910310195000 0910310195000	BOLT	Non disponible	0,00 €
# 27	09106-10059-000 0910610059000 0910610059000	VIS BOLT (10X12)	Non disponible	0,00 €
# 28	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 29	34939-17D00-000 3493917D00000 3493917D00000	GUIDE DE CABLE COMPTE-TOURS GUIDE, METER CABLE	Non disponible	0,00 €
# 30	01550-06123-000 01550-0612B-000 0155006123000	BOLT BOLT, GUIDE	3,15 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki de VX. Nous restons à votre disposition pour toute question.
