CADRE (MODELE L / M / N / P) REFER TO FIG.34A(G-4) FOR MODEL R/T

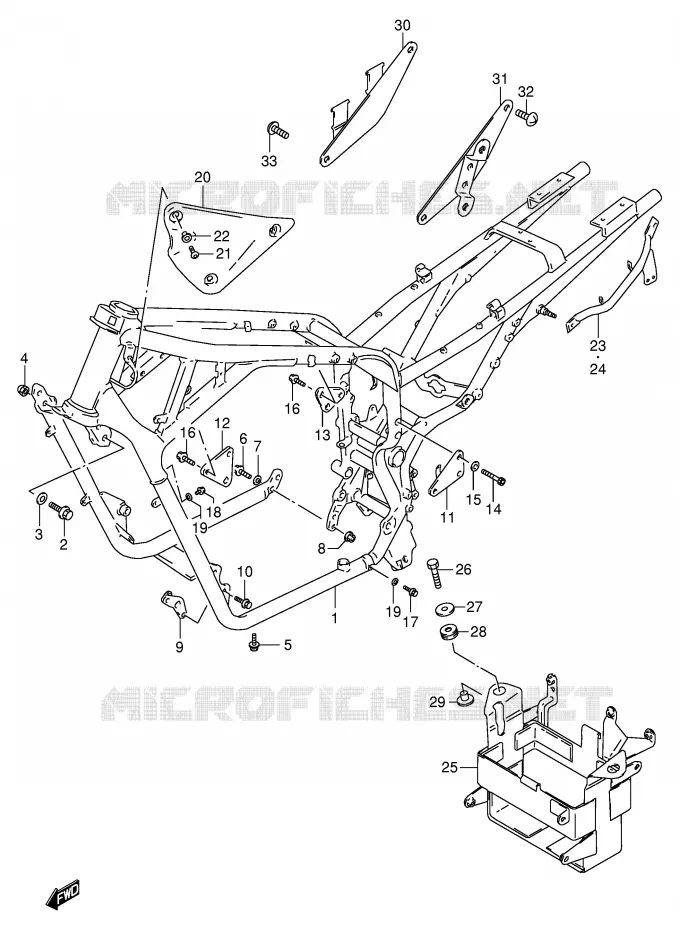

CADRE (MODELE R / T) POUR SUZUKI VX 800 1994

REPOSE PIED

(1) 41100-45831-019

CADRE NU NOIR VX800R
CADRE

(2) 09103-10229-000

VIS 10X30MM
BOLT, UPPER

(3) 09164-10010-000

RONDELLE 10MM
WASHER

(4) 09159-10093-000

ECROU-CAPUCHON 10MM
NUT

(5) 07120-0816A-000

BOLT
BOLT, BRIDGE

(6) 09106-10019-000

VIS M10X33
BOLT, LOWER

(7) 09164-10010-000

RONDELLE 10MM
WASHER

(8) 08319-3110A-000

NUT
NUT (BLACK)

(9) 41920-45C02-000

PLATE, NO.1 LH

(10) 01550-08207-000

BOLT

(11) 41950-45C11-000

PLATE, NO.3 RH

(11) 41960-45C01-000

PLATE, NO.3 LH

(12) 41970-45C01-000

SUPPORT MOTEUR

(12) 41980-45C01-000

SUPPORT MOTEUR

(13) 41890-45C01-000

PLAQUE

(13) 41990-45C01-000

PLATE, NO.5 LH

(14) 07130-0840B-000

BOLT
BOLT, NO.3

(15) 09164-08015-000

RONDELLE ELASTIQUE 8.4X13
WASHER

(16) 07120-0816A-000

BOLT
BOLT, NO.4/NO.5

(16) 07120-0816A-000

BOLT
BOLT, NO.4/NO.5

(16) 07120-0816A-000

BOLT
BOLT, NO.4/NO.5
BOLT

(16) 07120-0816A-000

BOLT
BOLT, NO.4/NO.5
BOLT

(17) 01550-0612B-000

BOLT
BOLT, DRAIN

(18) 09360-06007-000

VIS
BOLT, AIR DUCT

(19) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(19) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

(20) 47511-45C00-000

CACHE DE CADRE AV. DR. VX800
CACHE

(20) 47522-45C00-000

CACHE DE CADRE AV. GCH. VX800
CACHE

(21) 09139-05025-000

VIS 5X14MM
BOLT

(22) 09161-05017-000

RONDELLE
WASHER

(23) 43970-45C00-000

ETRIER POIGNEE ARRIERE DROITE
POIGNEE

(23) 43970-45C10-000

POIGNEE

(24) 43980-45C00-000

ETRIER POIGNEE ARR.GCH. VX800
POIGNEE

(24) 43980-45C10-000

POIGNEE

(25) 41540-45C10-000

HOLDER, BATTERY

(26) 01570-06303-000

01570-06303-000
VIS

(27) 09160-06054-000

RONDELLE 6.5X22X1.6
WASHER

(28) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(29) 09169-06065-000

WASHER,RESONATOR
SPACER, UPPER LOWER

(30) 47410-45C00-000

SUPPORT

(31) 47420-45C00-000

SUPPORT

(32) 02142-0612B-000

SCREW

(33) 02142-0616A-000

SCREW
SCREW, FRONT RH

	Référence	Désignation	Qté
# 1	41100-45831-019 4110045831019 4110045831019	CADRE NU NOIR VX800R CADRE	Non disponible	0,00 €
# 2	09103-10229-000 0910310229000 0910310229000	VIS 10X30MM BOLT, UPPER	4,46 €
# 3	09164-10005-000 09164-10010-000 0916410005000	RONDELLE 10MM WASHER	5,99 €
# 4	09159-10093-000 0915910093000 0915910093000	ECROU-CAPUCHON 10MM NUT	7,52 €
# 5	07120-08163-000 07120-0816A-000 0712008163000	BOLT BOLT, BRIDGE	3,48 €
# 6	09106-10019-000 0910610019000 0910610019000	VIS M10X33 BOLT, LOWER	4,35 €
# 7	09164-10005-000 09164-10010-000 0916410005000	RONDELLE 10MM WASHER	5,99 €
# 8	08319-31105-000 08319-3110A-000 0831931105000	NUT NUT (BLACK)	3,06 €
# 9	41920-45C02-000 4192045C02000 4192045C02000	PLATE, NO.1 LH	Non disponible	0,00 €
# 10	01550-08203-000 01550-08207-000 0155008203000	BOLT	3,57 €
# 11	41950-45C11-000 4195045C11000 4195045C11000	PLATE, NO.3 RH	Non disponible	0,00 €
# 11	41960-45C01-000 4196045C01000 4196045C01000	PLATE, NO.3 LH	Non disponible	0,00 €
# 12	41970-45C01-000 4197045C01000 4197045C01000	SUPPORT MOTEUR	Non disponible	0,00 €
# 12	41980-45C01-000 4198045C01000 4198045C01000	SUPPORT MOTEUR	Non disponible	0,00 €
# 13	41890-45C01-000 4189045C01000 4189045C01000	PLAQUE	Non disponible	0,00 €
# 13	41990-45C01-000 4199045C01000 4199045C01000	PLATE, NO.5 LH	Non disponible	0,00 €
# 14	07130-08403-000 07130-0840B-000 0713008403000	BOLT BOLT, NO.3	5,03 €
# 15	09164-08015-000 0916408015000 0916408015000	RONDELLE ELASTIQUE 8.4X13 WASHER	3,44 €
# 16	07120-08163-000 07120-0816A-000 0712008163000	BOLT BOLT, NO.4/NO.5	3,48 €
# 17	01550-06107-000 01550-0612B-000 0155006107000	BOLT BOLT, DRAIN	3,15 €
# 18	09360-06015-000 09360-06007-000 0936006015000	VIS BOLT, AIR DUCT	3,22 €
# 19	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 WASHER	1,64 €
# 20	47511-45C00-000 4751145C00000 4751145C00000	CACHE DE CADRE AV. DR. VX800 CACHE	Non disponible	0,00 €
# 20	47522-45C00-000 4752245C00000 4752245C00000	CACHE DE CADRE AV. GCH. VX800 CACHE	Non disponible	0,00 €
# 21	09139-05025-000 0913905025000 0913905025000	VIS 5X14MM BOLT	1,93 €
# 22	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 23	43970-45C00-000 4397045C00000 4397045C00000	ETRIER POIGNEE ARRIERE DROITE POIGNEE	Non disponible	0,00 €
# 23	43970-45C10-000 4397045C10000 4397045C10000	POIGNEE	Non disponible	0,00 €
# 24	43980-45C00-000 4398045C00000 4398045C00000	ETRIER POIGNEE ARR.GCH. VX800 POIGNEE	Non disponible	0,00 €
# 24	43980-45C10-000 4398045C10000 4398045C10000	POIGNEE	Non disponible	0,00 €
# 25	41540-45C10-000 4154045C10000 4154045C10000	HOLDER, BATTERY	Non disponible	0,00 €
# 26	01570-06303-000 0157006303000 0157006303000	01570-06303-000 VIS	Non disponible	0,00 €
# 27	09160-06054-000 0916006054000 0916006054000	RONDELLE 6.5X22X1.6 WASHER	2,15 €
# 28	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 29	41570-47D00-000 09169-06065-000 4157047D00000	WASHER, RESONATOR SPACER, UPPER LOWER	3,68 €
# 30	47410-45C00-000 4741045C00000 4741045C00000	SUPPORT	Non disponible	0,00 €
# 31	47420-45C00-000 4742045C00000 4742045C00000	SUPPORT	Non disponible	0,00 €
# 32	02142-06123-000 02142-0612B-000 0214206123000	SCREW	2,29 €
# 33	02142-06163-000 02142-0616A-000 0214206163000	SCREW SCREW, FRONT RH	1,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE R/T) de votre Suzuki de VX. Nous restons à votre disposition pour toute question.
