BRAS OSCILLANT ARRIERE (MODELE K1 / K2) REFER TO FIG.55A(K-12) FOR MODEL K3/K4/K5

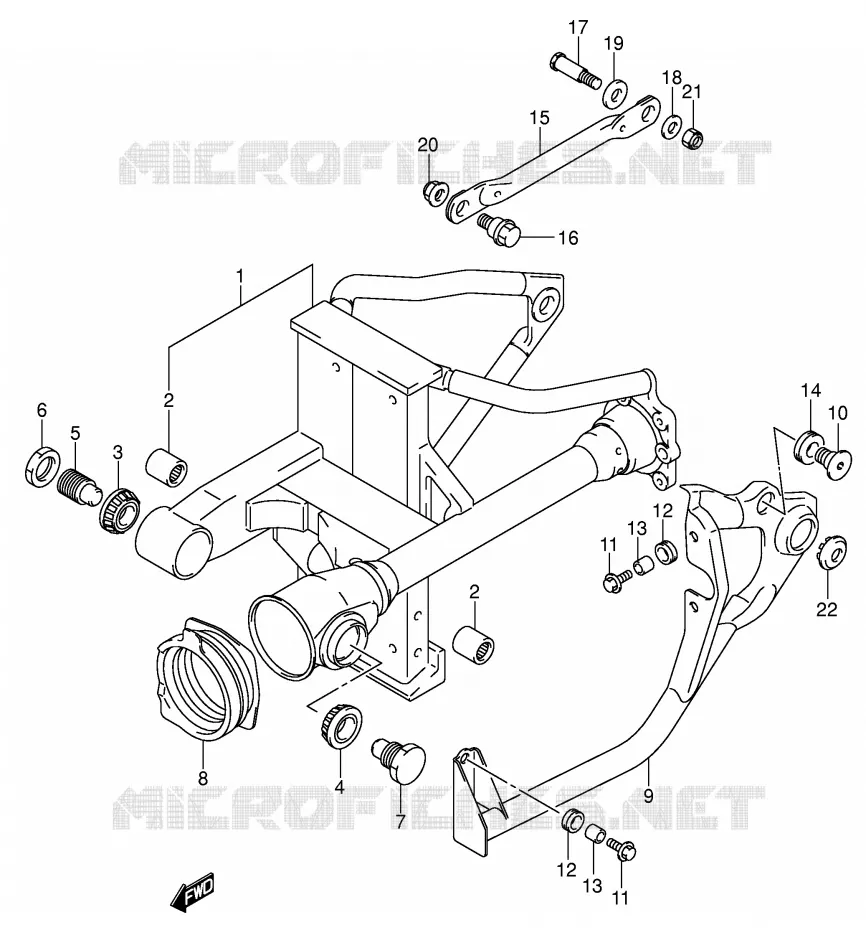

BRAS OSCILLANT ARRIERE (MODELE K3 / K4 / K5) POUR SUZUKI VOLUSIA 800 2005

BIELLETTE DE SUSPENSION ARRIERE

(1) 61101-41890-019

SWINGINGARM SET,REAR(BLACK)

(2) 09263-17053-000

.BEARING(17X24X25)
BEARING, ROD (17X24X25)

(2) 09263-17053-000

.BEARING(17X24X25)
BEARING, ROD (17X24X25)

(2) 09263-17053-000

.BEARING(17X24X25)
BEARING, ROD (17X24X25)
.BEARING(17X24X25)

(2) 09263-17053-000

.BEARING(17X24X25)
BEARING, ROD (17X24X25)
.BEARING(17X24X25)

(3) 09265-17013-000

BEARING
BEARING, PIVOT RH (17X40X13.25,WITH PLATE)

(4) 09265-17012-000

ROULEMENT A ROULEAUX CONIQUE
BEARING, PIVOT LH (17X40X13.25)

(5) 61213-24A00-000

BOLT
BOULON

(6) 09140-24007-000

ECROU 24MM
NUT, PIVOT RH

(7) 61213-10F00-000

BOLT
BOULON

(8) 61372-41F00-000

BOOT,PROPELLER SHAFT
SOUFFLET

(9) 61120-41F10-019

PLAQUE

(10) 61127-41F20-000

BOLT,COVER REAR
BOULON

(11) 09116-06152-000

BOLT
BOLT,6X14.1

(11) 09116-06152-000

BOLT
BOLT,6X14.1

(12) 09320-10069-000

.CUSHION
CUSHION, COVER

(12) 09320-10069-000

.CUSHION
CUSHION, COVER

(12) 09320-10069-000

.CUSHION
CUSHION, COVER
.CUSHION

(12) 09320-10069-000

.CUSHION
CUSHION, COVER
.CUSHION

(12) 09320-10070-000

CUSHION,REAR COMB BRACKET
CUSHION, COVER

(12) 09320-10070-000

CUSHION,REAR COMB BRACKET
CUSHION, COVER

(12) 09320-10070-000

CUSHION,REAR COMB BRACKET
CUSHION, COVER
CUSHION,REAR COMB BRACKET

(12) 09320-10070-000

CUSHION,REAR COMB BRACKET
CUSHION, COVER
CUSHION,REAR COMB BRACKET

(13) 09180-06286-000

SPACER,6.5X10X9.4
SPACER, COVER

(13) 09180-06286-000

SPACER,6.5X10X9.4
SPACER, COVER

(14) 09320-22003-000

CUSHION VL800/K3-
CUSHION, COVER RR

(15) 64310-41F00-000

TORQUE LINK,REAR
BARRE D'ANCRAGE

(16) 09111-10062-000

BOLT,RR TORQUELINK FRONT
BOLT, FRONT

(17) 09111-10057-000

BOLT
BOLT, REAR

(18) 09160-10142-000

WASHER
RONDELLE

(19) 09320-12501-000

CUSHION

(20) 08319-3110A-000

NUT
NUT, FRONT

(21) 09159-10027-000

ECROU 10MM
NUT, REAR

(22) 41899-42F10-000

BOUCHON
CAP

	Référence	Désignation	Qté
# 1	61101-41871-019 61101-41890-019 6110141871019	SWINGINGARM SET, REAR(BLACK)	1 075,60 €
# 2	09263-17037-000 09263-17053-000 0926317037000	.BEARING(17X24X25) BEARING, ROD (17X24X25)	22,63 €
# 3	09265-17013-000 0926517013000 0926517013000	BEARING BEARING, PIVOT RH (17X40X13.25, WITH PLATE)	55,17 €
# 4	09265-17012-000 0926517012000 0926517012000	ROULEMENT A ROULEAUX CONIQUE BEARING, PIVOT LH (17X40X13.25)	51,91 €
# 5	61213-24A00-000 6121324A00000 6121324A00000	BOLT BOULON	20,63 €
# 6	09140-24007-000 0914024007000 0914024007000	ECROU 24MM NUT, PIVOT RH	4,50 €
# 7	61213-10F00-000 6121310F00000 6121310F00000	BOLT BOULON	18,99 €
# 8	61372-41F00-000 6137241F00000 6137241F00000	BOOT, PROPELLER SHAFT SOUFFLET	14,95 €
# 9	61120-41F10-019 6112041F10019 6112041F10019	PLAQUE	194,14 €
# 10	61127-41F10-000 61127-41F20-000 6112741F10000	BOLT, COVER REAR BOULON	14,43 €
# 11	09116-06152-000 0911606152000 0911606152000	BOLT BOLT, 6X14.1	2,31 €
# 12	09320-10049-000 09320-10070-000 0932010049000	CUSHION, REAR COMB BRACKET CUSHION, COVER	2,46 €
# 12	09320-10056-000 09320-10069-000 0932010056000	.CUSHION CUSHION, COVER	2,73 €
# 13	09180-06286-000 0918006286000 0918006286000	SPACER, 6.5X10X9.4 SPACER, COVER	2,82 €
# 14	09320-22003-000 0932022003000 0932022003000	CUSHION VL800/K3- CUSHION, COVER RR	4,30 €
# 15	64310-41F00-000 6431041F00000 6431041F00000	TORQUE LINK, REAR BARRE D'ANCRAGE	22,67 €
# 16	09111-10062-000 0911110062000 0911110062000	BOLT, RR TORQUELINK FRONT BOLT, FRONT	5,66 €
# 17	09111-10057-000 0911110057000 0911110057000	BOLT BOLT, REAR	4,86 €
# 18	09160-10085-000 09160-10142-000 0916010085000	WASHER RONDELLE	3,08 €
# 19	09320-12501-000 0932012501000 0932012501000	CUSHION	5,99 €
# 20	08319-31103-000 08319-3110A-000 0831931103000	NUT NUT, FRONT	3,06 €
# 21	09159-10027-000 0915910027000 0915910027000	ECROU 10MM NUT, REAR	3,50 €
# 22	41899-42F10-000 4189942F10000 4189942F10000	BOUCHON CAP	10,24 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
