COMPTEUR (MODELE M / N / P / R)

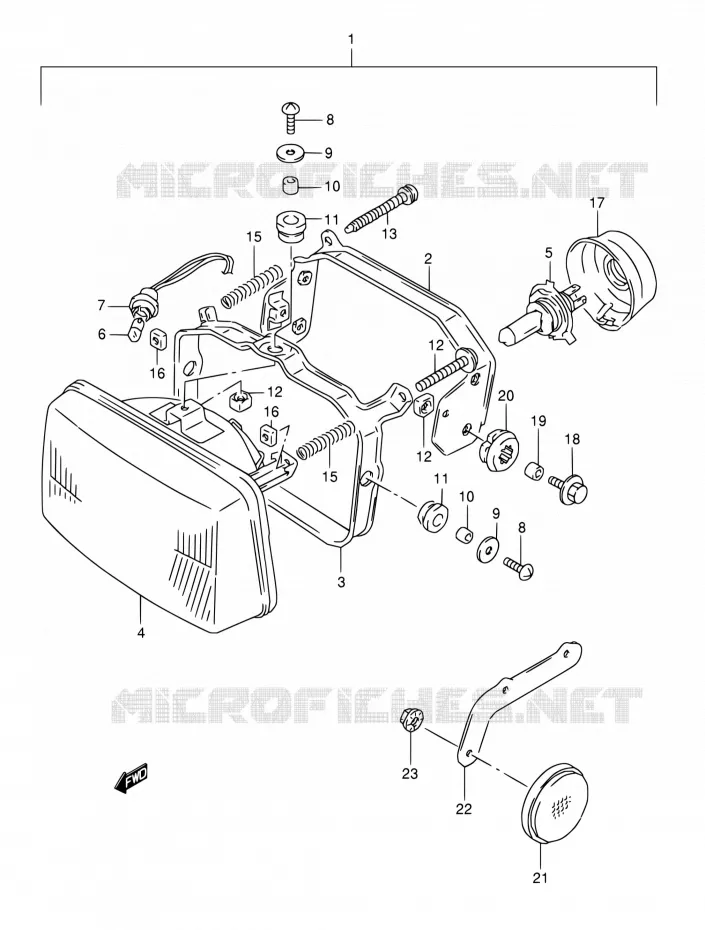

PHARE (MODELE M / N / P) POUR SUZUKI DR 800 1993

CLIGNOTANTS (MODELE M / N / P)

(1) 35100-31D00-999

OPTIQUE COMPLET
HEADLAMP ASSY

(2) 35141-44B01-000

.HOUSING

(3) 35130-44B01-000

.RING

(4) 35121-31D00-000

OPTIQUE DE PHARE NU DR800SM-R
.UNIT, LAMP

(4) 35121-31D20-000

OPTIQUE NU
.UNIT, LAMP

(4) 35121-31D30-000

.UNIT, LAMP

(5) 09471-12060-000

--> 99212-00004
.BULB (12V,60/55W)

(6) 09471-12063-000

.BULB (12V,4W)

(7) 36118-44B00-000

PORTE-AMPOULE TS125R/DR350-800
.SOCKET

(8) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW

(8) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW

(8) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW
SCREW. TRUNK BOX

(8) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW
SCREW. TRUNK BOX

(9) 09160-05045-000

WASHER,5.5X18X1.0
.WASHER (5.5X18.0X1.00)

(9) 09160-05045-000

WASHER,5.5X18X1.0
.WASHER (5.5X18.0X1.00)

(9) 09160-05045-000

WASHER,5.5X18X1.0
.WASHER (5.5X18.0X1.00)
WASHER,5.5X18X1.0

(9) 09160-05045-000

WASHER,5.5X18X1.0
.WASHER (5.5X18.0X1.00)
WASHER,5.5X18X1.0

(10) 35133-45230-000

DOUILLE
.SPACER

(10) 35133-45230-000

DOUILLE
.SPACER

(11) 35139-45230-000

CAOUTCHOUC
.CUSHION

(11) 35139-45230-000

CAOUTCHOUC
.CUSHION

(12) 35135-45900-000

ECROU
.NUT

(12) 35135-45900-000

ECROU
.NUT

(12) 35135-45900-000

ECROU
.NUT

(13) 02112-0545B-000

.SCREW

(14) 02112-0655B-000

.SCREW

(15) 35154-31D00-000

SPRING,ADJUSTER
.SPRING

(15) 35154-31D00-000

SPRING,ADJUSTER
.SPRING

(16) 35135-31D00-000

.NUT

(16) 35135-31D00-000

.NUT

(17) 35173-01440-000

COUVERCLE PORTE AMPOULE
.COVER

(18) 01500-06207-000

VIS 6X20MM
BOLT

(19) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(20) 09320-09018-000

SILENTBLOC
CUSHION

(21) 35950-14A00-000

REFLECTEUR
REFLEX REFLECTOR, FRONT SIDE

(22) 35956-31D00-000

BRACKET

(23) 08316-2005A-000

NUT

	Référence	Désignation	Qté
# 1	35100-31D00-000 35100-31D00-999 3510031D00000	OPTIQUE COMPLET HEADLAMP ASSY	261,98 €
# 2	35141-44B01-000 3514144B01000 3514144B01000	.HOUSING	Non disponible	0,00 €
# 3	35130-44B01-000 3513044B01000 3513044B01000	.RING	Non disponible	0,00 €
# 4	35121-31D00-000 3512131D00000 3512131D00000	OPTIQUE DE PHARE NU DR800SM-R .UNIT, LAMP	Non disponible	0,00 €
# 4	35121-31D20-000 3512131D20000 3512131D20000	OPTIQUE NU .UNIT, LAMP	Non disponible	0,00 €
# 4	35121-31D30-000 3512131D30000 3512131D30000	.UNIT, LAMP	Non disponible	0,00 €
# 5	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 .BULB (12V, 60/55W)	4,46 €
# 6	09471-12063-000 09471-12063-000 0947112063000	.BULB (12V, 4W)	6,59 €
# 7	36118-44B00-000 3611844B00000 3611844B00000	PORTE-AMPOULE TS125R/DR350-800 .SOCKET	Non disponible	0,00 €
# 8	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX .SCREW	2,06 €
# 9	09160-05003-000 09160-05045-000 0916005003000	WASHER, 5.5X18X1.0 .WASHER (5.5X18.0X1.00)	2,66 €
# 10	35133-45230-000 3513345230000 3513345230000	DOUILLE .SPACER	2,87 €
# 11	35139-45230-000 3513945230000 3513945230000	CAOUTCHOUC .CUSHION	1,67 €
# 12	35135-45900-000 3513545900000 3513545900000	ECROU .NUT	2,57 €
# 13	02112-05455-000 02112-0545B-000 0211205455000	.SCREW	2,62 €
# 14	02112-06553-000 02112-0655B-000 0211206553000	.SCREW	2,86 €
# 15	35154-31D00-000 3515431D00000 3515431D00000	SPRING, ADJUSTER .SPRING	5,67 €
# 16	35135-31D00-000 3513531D00000 3513531D00000	.NUT	5,44 €
# 17	35173-01440-000 3517301440000 3517301440000	COUVERCLE PORTE AMPOULE .COVER	10,84 €
# 18	09116-06011-000 01500-06207-000 0911606011000	VIS 6X20MM BOLT	2,22 €
# 19	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 20	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 21	35950-14A00-000 3595014A00000 3595014A00000	REFLECTEUR REFLEX REFLECTOR, FRONT SIDE	15,04 €
# 22	35956-31D00-000 3595631D00000 3595631D00000	BRACKET	Non disponible	0,00 €
# 23	08316-26058-000 0831626058000	NUT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE (MODELE M/N/P) de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
