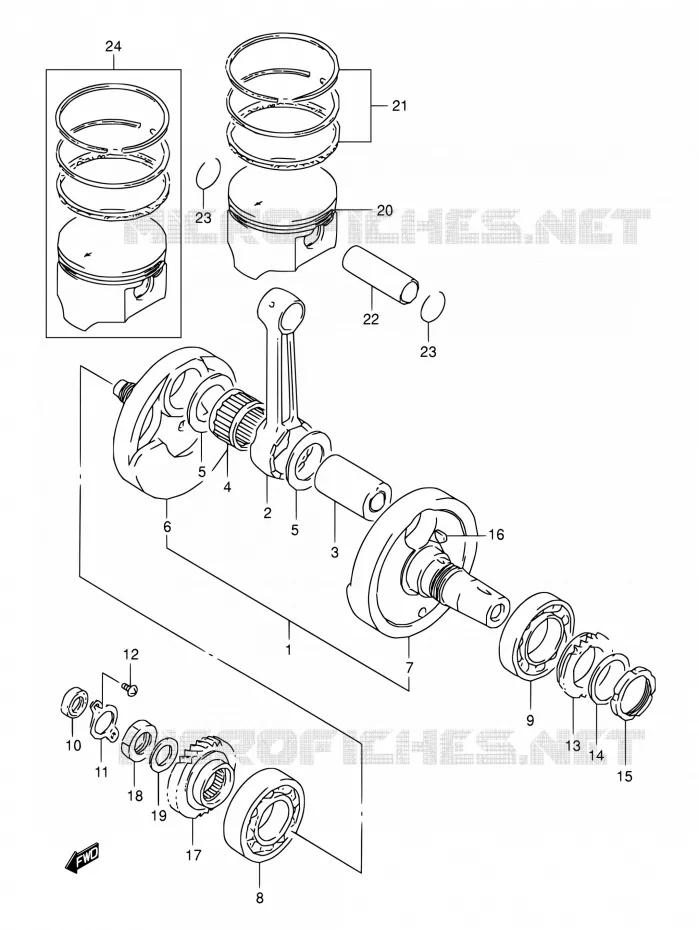

Vue éclatée

CARTER

VILEBREQUIN POUR SUZUKI DR 800 1993

ROUE LIBRE DE DEMARREUR

(1) 12200-31D00-000

VILEBREQUIN DR800S (M,N,P,R)
CRANKSHAFT ASSY

(2) 12161-45B00-000

BIELLE NU DR800S
.ROD, CONNECTING

(3) 12210-31D00-000

AXE DE BIELLE DR-BIG TOUS MOD.
.PIN, CRANK

(4) 09263-41005-000

ROULEMENT AXE DE BIELLE DR800S
.BEARING

(5) 09160-41002-000

RONDELLE 41X61X1
.WASHER

(5) 09160-41002-000

RONDELLE 41X61X1
.WASHER

(6) 12221-45B01-000

MASSE DE VILEBREQUIN DR. DR800
.CRANKSHAFT, RH

(7) 12261-45B00-000

MASSE DE VILEBREQUIN GCH.DR800
.CRANKSHAFT, LH

(8) 09262-40007-000

ROULEMENT A BILLE 40X90X23
BEARING, RH (40X90X23)

(9) 09262-45007-000

ROULEMENT A BILLE 45X85X19
BEARING, LH (45X85X19)

(10) 09282-16002-000

SIMMER 16X30X6
OIL SEAL, RH (16X30X6)

(11) 12548-37400-000

TOLE FIXATION
PLATE, OIL SEAL,RH

(12) 02112-05107-000

VIS 5X10
SCREW

(13) 12662-44B00-000

PIGNON D'ENTRAINEM. ARBRE C.P.
SPROCKET, BALANCER DRIVE

(14) 09164-40003-000

RONDELLE ELASTIQUE
WASHER

(15) 12664-44B00-000

ECROU DE PIGNON
NUT

(16) 09420-04008-000

CLAVETTE
KEY

(17) 21111-44B10-000

PIGNON PRIMAIRE 33D. DR800S
GEAR, PRIMARY DRIVE (NT:33)

(18) 09140-22012-000

ECROU 22MM
NUT

(19) 09164-22007-000

RONDELLE 22.2X35X2(3)
LOCK WASHER

(20) 12111-31D00-0F0

PISTON NU STD. DR800S(M,N,P,R)
PISTON

(21) 12140-44B10-000

JEU DES SEGMENTS STD.DR750/800
RING SET, PISTON

(22) 12151-44B00-000

AXE DE PISTON
PIN, PISTON

(23) 09381-26002-000

CIRCLIP

(23) 09381-26002-000

CIRCLIP

(24) 12100-31D00-050

SET-PISTON 1.SURDIM.DR750/800S
PISTON SET (OS:0.5)

(24) 12100-31D00-100

SET-PISTON 2.SURDIM.DR750/800S
PISTON SET (OS:1.0)

	Référence	Désignation	Qté
# 1	12200-31D00-000 1220031D00000 1220031D00000	VILEBREQUIN DR800S (M, N, P, R) CRANKSHAFT ASSY	Non disponible	0,00 €
# 2	12161-45B00-000 1216145B00000 1216145B00000	BIELLE NU DR800S .ROD, CONNECTING	Non disponible	0,00 €
# 3	12210-31D00-000 1221031D00000 1221031D00000	AXE DE BIELLE DR-BIG TOUS MOD. .PIN, CRANK	74,08 €
# 4	09263-41005-000 0926341005000 0926341005000	ROULEMENT AXE DE BIELLE DR800S .BEARING	Non disponible	0,00 €
# 5	09160-41002-000 0916041002000 0916041002000	RONDELLE 41X61X1 .WASHER	9,83 €
# 6	12221-45B01-000 1222145B01000 1222145B01000	MASSE DE VILEBREQUIN DR. DR800 .CRANKSHAFT, RH	Non disponible	0,00 €
# 7	12261-45B00-000 1226145B00000 1226145B00000	MASSE DE VILEBREQUIN GCH.DR800 .CRANKSHAFT, LH	243,21 €
# 8	09262-40007-000 0926240007000 0926240007000	ROULEMENT A BILLE 40X90X23 BEARING, RH (40X90X23)	Non disponible	0,00 €
# 9	09262-45007-000 0926245007000 0926245007000	ROULEMENT A BILLE 45X85X19 BEARING, LH (45X85X19)	72,18 €
# 10	09282-16002-000 0928216002000 0928216002000	SIMMER 16X30X6 OIL SEAL, RH (16X30X6)	8,36 €
# 11	12548-37400-000 1254837400000 1254837400000	TOLE FIXATION PLATE, OIL SEAL, RH	7,11 €
# 12	02112-05107-000 0211205107000 0211205107000	VIS 5X10 SCREW	2,02 €
# 13	12662-44B00-000 1266244B00000 1266244B00000	PIGNON D'ENTRAINEM. ARBRE C.P. SPROCKET, BALANCER DRIVE	Non disponible	0,00 €
# 14	09164-40003-000 0916440003000 0916440003000	RONDELLE ELASTIQUE WASHER	Non disponible	0,00 €
# 15	12664-44B00-000 1266444B00000 1266444B00000	ECROU DE PIGNON NUT	22,93 €
# 16	09420-04008-000 0942004008000 0942004008000	CLAVETTE KEY	4,22 €
# 17	21111-44B10-000 2111144B10000 2111144B10000	PIGNON PRIMAIRE 33D. DR800S GEAR, PRIMARY DRIVE (NT:33)	Non disponible	0,00 €
# 18	09140-22012-000 0914022012000 0914022012000	ECROU 22MM NUT	8,28 €
# 19	09164-22007-000 0916422007000 0916422007000	RONDELLE 22.2X35X2(3) LOCK WASHER	5,10 €
# 20	12111-31D00-0F0 1211131D000F0 1211131D000F0	PISTON NU STD. DR800S(M, N, P, R) PISTON	Non disponible	0,00 €
# 21	12140-44B10-000 1214044B10000 1214044B10000	JEU DES SEGMENTS STD.DR750/800 RING SET, PISTON	Non disponible	0,00 €
# 22	12151-44B00-000 1215144B00000 1215144B00000	AXE DE PISTON PIN, PISTON	Non disponible	0,00 €
# 23	09381-26002-000 0938126002000 0938126002000	CIRCLIP	2,66 €
# 24	12100-31D00-050 1210031D00050 1210031D00050	SET-PISTON 1.SURDIM.DR750/800S PISTON SET (OS:0.5)	Non disponible	0,00 €
# 24	12100-31D00-100 1210031D00100 1210031D00100	SET-PISTON 2.SURDIM.DR750/800S PISTON SET (OS:1.0)	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au VILEBREQUIN de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
