ROUE ARRIERE

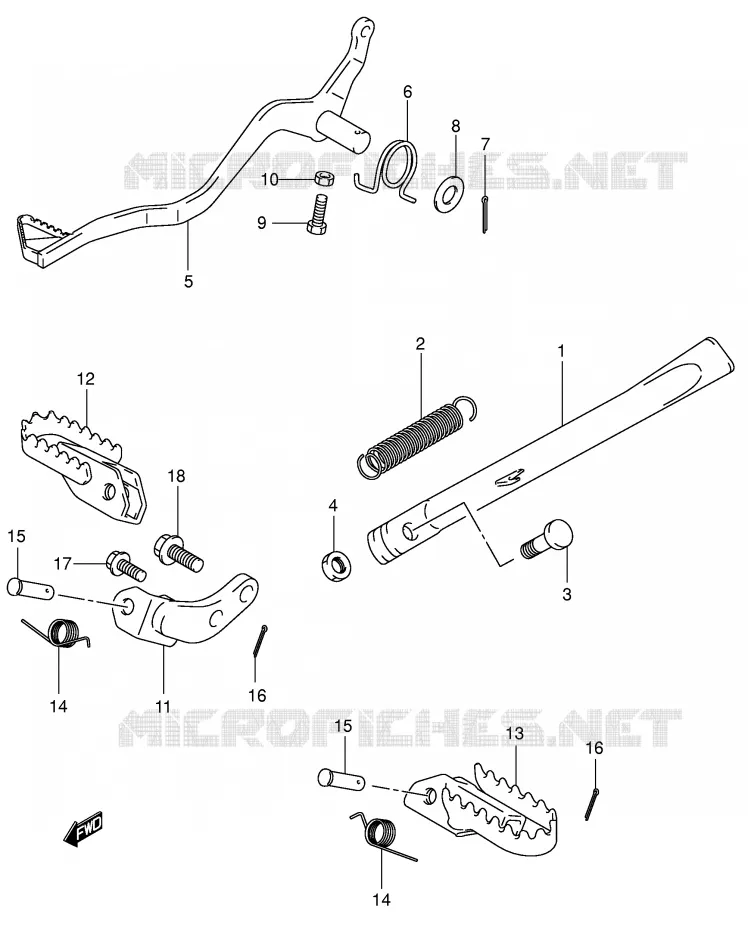

BEQUILLE - PEDALE DE FREIN POUR SUZUKI JR 80 2003

GUIDON - CABLES

(1) 42310-03400-019

STAND,SIDE
BEQUILLE

(2) 09443-14017-000

RESSORT
SPRING

(3) 09100-10287-000

BOLT

(4) 09140-10043-000

ECROU 10MM, BEGUILLE LATERALE
NUT

(5) 43110-03401-000

PEDAL, BRAKE

(6) 09448-25007-000

SPRING

(7) 04111-3030A-000

COTTER PIN
PIN 12X10

(8) 09160-15002-000

RONDELLE 15.5X26X2.3
WASHER

(9) 09100-06009-000

VIS 6X23
BOLT

(9) 09128-06028-000

BOLT

(10) 08310-0006A-000

NUT

(11) 43510-03401-019

43510-03401-019
BARRE DE REPOSE PIED

(11) 43510-03402-019

BARRE DE REPOSE PIED

(12) 43550-46000-019

REPOSE PIED DROITE
FOOTREST, FRONT RH (BLACK)

(13) 43560-46000-019

REPOSE PIED ARRIERE
FOOTREST, FRONT LH (BLACK)

(14) 09448-14012-000

SPRING

(14) 09448-14012-000

SPRING

(15) 09200-08002-000

BOULON
PIN 16X10

(15) 09200-08002-000

BOULON
PIN 16X10

(16) 04111-2015A-000

PIN. COTTER
PIN 12X10

(16) 04111-2015A-000

PIN. COTTER
PIN 12X10

(16) 04111-2015A-000

PIN. COTTER
PIN 12X10
PIN. COTTER

(16) 04111-2015A-000

PIN. COTTER
PIN 12X10
PIN. COTTER

(17) 01550-1025B-000

BOLT
SCREW,M5X16

(18) 09103-08505-000

BOLT
BOLT, NO.2

	Référence	Désignation	Qté
# 1	42310-03400-019 4231003400019 4231003400019	STAND, SIDE BEQUILLE	32,94 €
# 2	09443-14017-000 0944314017000 0944314017000	RESSORT SPRING	3,70 €
# 3	09100-10287-000 0910010287000 0910010287000	BOLT	3,90 €
# 4	09140-10043-000 0914010043000 0914010043000	ECROU 10MM, BEGUILLE LATERALE NUT	3,19 €
# 5	43110-03401-000 4311003401000 4311003401000	PEDAL, BRAKE	Non disponible	0,00 €
# 6	09448-25007-000 0944825007000 0944825007000	SPRING	Non disponible	0,00 €
# 7	04111-30308-000 04111-3030A-000 0411130308000	COTTER PIN PIN 12X10	1,84 €
# 8	09160-15002-000 0916015002000 0916015002000	RONDELLE 15.5X26X2.3 WASHER	1,89 €
# 9	09100-06009-000 0910006009000 0910006009000	VIS 6X23 BOLT	1,91 €
# 9	09128-06028-000 0912806028000 0912806028000	BOLT	1,73 €
# 10	08310-00063-000 0831000063000	NUT	Non disponible	0,00 €
# 11	43510-03401-019 4351003401019 4351003401019	43510-03401-019 BARRE DE REPOSE PIED	Non disponible	0,00 €
# 11	43510-03402-019 4351003402019 4351003402019	BARRE DE REPOSE PIED	Non disponible	0,00 €
# 12	43550-46000-019 4355046000019 4355046000019	REPOSE PIED DROITE FOOTREST, FRONT RH (BLACK)	14,78 €
# 13	43560-46000-019 4356046000019 4356046000019	REPOSE PIED ARRIERE FOOTREST, FRONT LH (BLACK)	14,78 €
# 14	09448-14012-000 0944814012000 0944814012000	SPRING	3,48 €
# 15	09200-08002-000 0920008002000 0920008002000	BOULON PIN 16X10	2,22 €
# 16	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 17	01550-10253-000 01550-1025B-000 0155010253000	BOLT SCREW, M5X16	4,44 €
# 18	09103-08505-000 0910308505000 0910308505000	BOLT BOLT, NO.2	4,02 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BEQUILLE - PEDALE DE FREIN de votre Suzuki de JR. Nous restons à votre disposition pour toute question.
