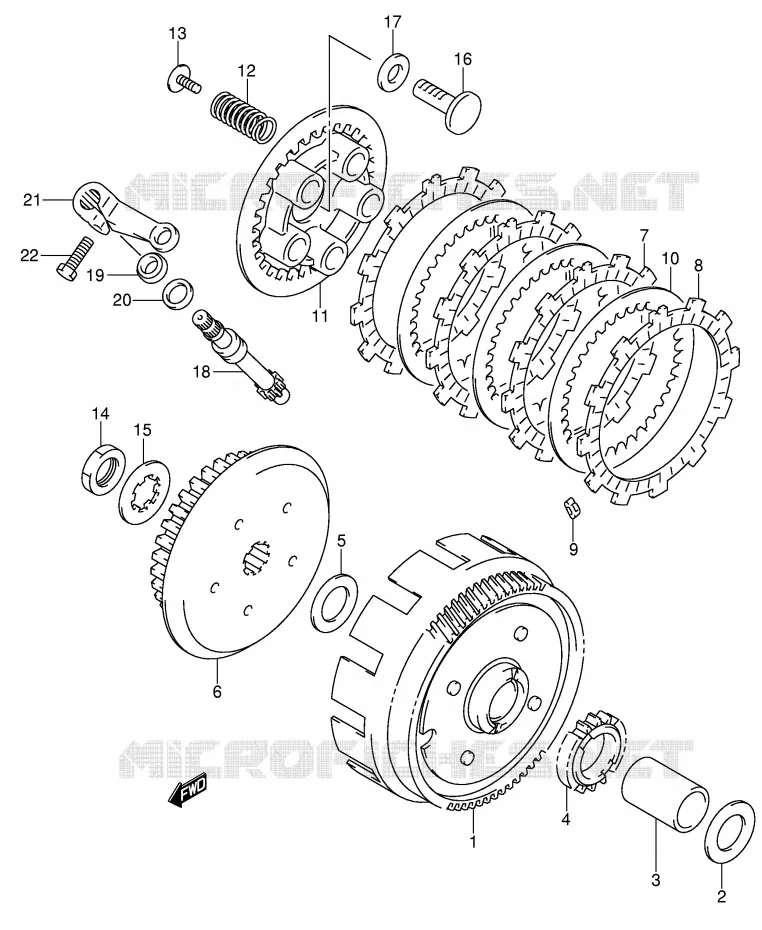

Vue éclatée

POMPE A HUILE

EMBRAYAGE POUR SUZUKI JR 80 2003

TRANSMISSION

(1) 21200-46010-000

CLOCHE D'EMBRAYAGE
GEAR, PRIMARY DRIVEN (NT:73)

(2) 09181-17223-000

SHIM
WASHER (17X30X1.0)

(3) 21251-21D10-000

SPACER, PRIMARY DRIVEN GEAR

(4) 26281-46001-000

GEAR SF
PIGNON

(5) 08211-17282-000

RONDELLE DE SURETE 17X28X1.5
WASHER

(6) 21411-46000-000

MOYEU D'EMBRAYAGE TS50XK
NOIX

(7) 21441-13A01-000

DISQUE D'EMBRAYAGE T:3.0
PLATE, DRIVE

(8) 21441-46010-000

DISQUE D'EMBRAYAGE
PLATE, DRIVE

(9) 21481-46000-000

AMORTISSEUR
DAMPER

(10) 21451-19A00-000

DISQUE D'EMBRAYAGE METAL
PLATE, DRIVEN

(11) 21462-06C00-000

DISQUE PRESSION
PLATE, PRESSURE

(12) 09440-15008-000

RESSORT
SPRING

(13) 09116-05020-000

BOLT,5X16

(14) 09140-16005-000

ECROU 16MM
NUT

(15) 09167-17002-000

TOLE DE SURETE 14X33X0.8
WASHER (17.1X33X0.8)

(16) 23165-46000-000

TIGE DENTEE
BUTEE

(17) 09263-10002-000

ROULEMENT A AIG. 10.1X22X2.8
BEARING (10.1X22X2.8)

(18) 23261-41301-000

ARBRE DE DEBRAYAGE
PINION, RELEASE (NT:12)

(19) 09285-10004-000

SIMMER 10X17X5
OIL SEAL (10X17X5)

(20) 09160-12086-000

WASHER,12.5X17X1.0

(21) 23271-46010-000

LEVIER D'EMBRAYAGE, MOTEUR GN
ARM, RELEASE

(22) 01500-0616A-000

BOLT

	Référence	Désignation	Qté
# 1	21200-46010-000 2120046010000 2120046010000	CLOCHE D'EMBRAYAGE GEAR, PRIMARY DRIVEN (NT:73)	168,33 €
# 2	09181-17223-000 0918117223000 0918117223000	SHIM WASHER (17X30X1.0)	3,97 €
# 3	21251-21D10-000 2125121D10000 2125121D10000	SPACER, PRIMARY DRIVEN GEAR	Non disponible	0,00 €
# 4	26281-46000-000 26281-46001-000 2628146000000	GEAR SF PIGNON	54,79 €
# 5	08211-17282-000 0821117282000 0821117282000	RONDELLE DE SURETE 17X28X1.5 WASHER	2,66 €
# 6	21411-46000-000 2141146000000 2141146000000	MOYEU D'EMBRAYAGE TS50XK NOIX	51,20 €
# 7	21441-13A01-000 2144113A01000 2144113A01000	DISQUE D'EMBRAYAGE T:3.0 PLATE, DRIVE	12,91 €
# 8	21441-46010-000 2144146010000 2144146010000	DISQUE D'EMBRAYAGE PLATE, DRIVE	24,99 €
# 9	21481-46000-000 2148146000000 2148146000000	AMORTISSEUR DAMPER	8,61 €
# 10	21451-19A00-000 2145119A00000 2145119A00000	DISQUE D'EMBRAYAGE METAL PLATE, DRIVEN	7,04 €
# 11	21462-06C00-000 2146206C00000 2146206C00000	DISQUE PRESSION PLATE, PRESSURE	26,38 €
# 12	09440-15008-000 0944015008000 0944015008000	RESSORT SPRING	2,22 €
# 13	09116-05020-000 0911605020000 0911605020000	BOLT, 5X16	2,29 €
# 14	09140-16001-000 09140-16005-000 0914016001000	ECROU 16MM NUT	3,97 €
# 15	09167-17002-000 0916717002000 0916717002000	TOLE DE SURETE 14X33X0.8 WASHER (17.1X33X0.8)	1,86 €
# 16	23165-28301-000 23165-46000-000 2316528301000	TIGE DENTEE BUTEE	30,32 €
# 17	09263-10002-000 0926310002000 0926310002000	ROULEMENT A AIG. 10.1X22X2.8 BEARING (10.1X22X2.8)	10,27 €
# 18	23261-41301-000 2326141301000 2326141301000	ARBRE DE DEBRAYAGE PINION, RELEASE (NT:12)	34,85 €
# 19	09285-10004-000 0928510004000 0928510004000	SIMMER 10X17X5 OIL SEAL (10X17X5)	3,53 €
# 20	09160-12086-000 0916012086000 0916012086000	WASHER, 12.5X17X1.0	2,09 €
# 21	23271-46010-000 2327146010000 2327146010000	LEVIER D'EMBRAYAGE, MOTEUR GN ARM, RELEASE	25,40 €
# 22	01500-06163-000 01500-0616A-000 0150006163000	BOLT	1,95 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki de JR. Nous restons à votre disposition pour toute question.
