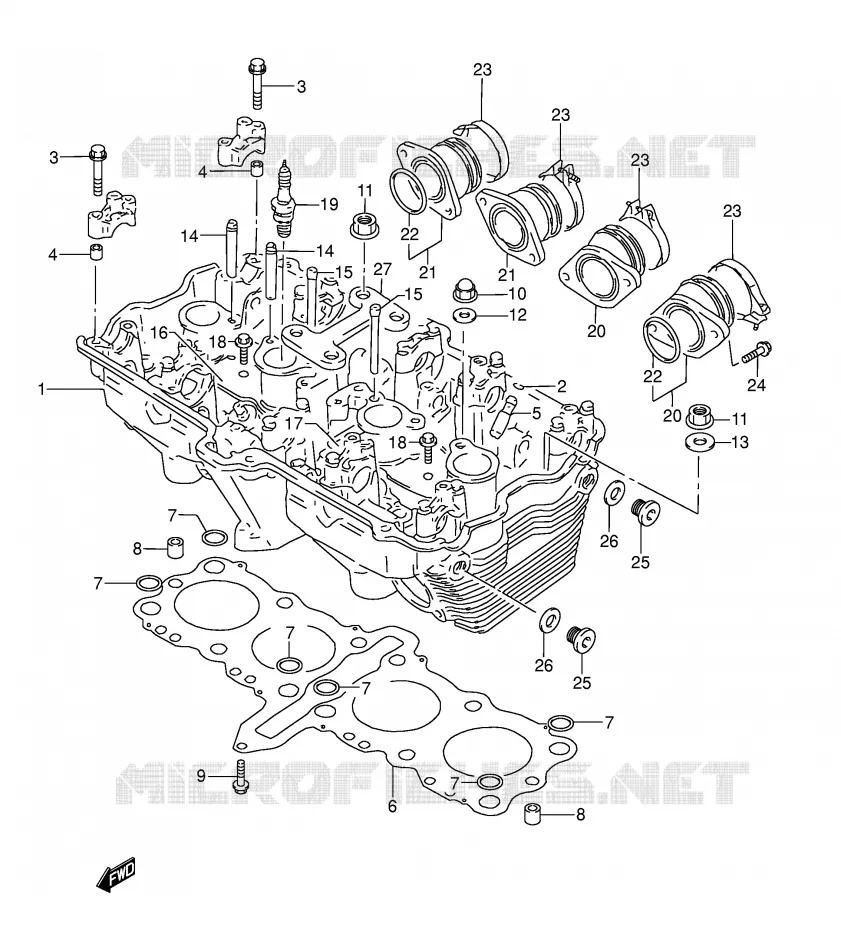

Vue éclatée

COUVERCLE DE CULASSE

CULASSE POUR SUZUKI GSX-F 750 2002

CYLINDRE

(1) 11100-08F10-000

CULASSE

(2) 09381-10004-000

CIRCLIP
RING, VALVE GUIDE

(3) 09103-06026-000

VIS 6X39MM
BOLT,M6X39

(3) 09103-06026-000

VIS 6X39MM
BOLT,M6X39

(4) 09206-08001-000

DOUILLE 6.2X8X11
PIN 16X10

(4) 09206-08001-000

DOUILLE 6.2X8X11
PIN 16X10

(5) 11116-06B70-000

VALVE GUIDE
GUIDE, VALVE

(6) 11141-17D10-000

JOINT CULASSE GSX-R750L,M
JOINT DE CULASSE

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(7) 11143-06B00-000

JOINT TORIQUE, CULASSE
O RING

(8) 04211-11189-000

DOUILLE
PIN 16X10

(8) 04211-11189-000

DOUILLE
PIN 16X10

(9) 01550-0630A-000

BOLT

(10) 09159-10069-000

ECROU 10MM
NUT

(11) 08316-1010B-000

NUT

(11) 08316-1010B-000

NUT

(11) 08316-1010B-000

NUT
NUT

(11) 08316-1010B-000

NUT
NUT

(12) 09168-10031-000

BAGUE DE JOINT 10.2X20X2.3
WASHER

(13) 09160-10039-000

RONDELLE 10.5X22X2.3
WASHER (10.5X22X2.3)

(14) 11131-27A00-000

TUYAU D'HUILE
PIPE, OIL NO.1,2

(14) 11131-27A00-000

TUYAU D'HUILE
PIPE, OIL NO.1,2

(15) 11133-27A00-000

TUYAU D'HUILE
PIPE, OIL NO.3

(15) 11133-27A00-000

TUYAU D'HUILE
PIPE, OIL NO.3

(16) 11135-27A02-000

TOLE D'HUILE DROITE
PLAQUE

(17) 11136-27A02-000

TOLE D'HUILE GAUCHE
PLAQUE

(18) 01550-0612B-000

BOLT

(18) 01550-0612B-000

BOLT

(18) 01550-0612B-000

BOLT
BOLT

(18) 01550-0612B-000

BOLT
BOLT

(19) 09482-00410-000

BOUGIE CR9EK
SPARK PLUG (NGK,CR9EK)

(19) 09482-00412-000

BOUGIE CR8EK
SPARK PLUG (NGK,CR8EK)

(19) 09482-00462-000

BOUGIE CR10EK
SPARK PLUG (NGK,CR10EK)

(20) 13101-08F00-000

PIPE ASSY,INTAKE NO.1
PIPE ADMISSION

(20) 13101-08F00-000

PIPE ASSY,INTAKE NO.1
PIPE ADMISSION

(21) 13103-08F00-000

PIPE ASSY,INTAKE NO.3
PIPE ADMISSION

(21) 13103-08F00-000

PIPE ASSY,INTAKE NO.3
PIPE ADMISSION

(22) 09280-42003-000

JOINT TORIQUE 41.7X2.4
O RING (D:2.4,ID:41.7)

(22) 09280-42003-000

JOINT TORIQUE 41.7X2.4
O RING (D:2.4,ID:41.7)

(23) 09402-52208-000

BRIDE 52MM
CLAMP

(23) 09402-52208-000

BRIDE 52MM
CLAMP

(23) 09402-52208-000

BRIDE 52MM
CLAMP

(23) 09402-52208-000

BRIDE 52MM
CLAMP

(24) 07120-06167-000

BOLT
SCREW

(25) 09248-14010-000

BOUCHON VIDANGE 14X12MM
PLUG, CYLINDER HEAD

(25) 09248-14010-000

BOUCHON VIDANGE 14X12MM
PLUG, CYLINDER HEAD

(26) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
WASHER

(26) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
WASHER

(27) 11138-40C00-000

PLAQUE RENFORCEMENT, CULASSE
PLAQUE

	Référence	Désignation	Qté
# 1	11100-08F10-000 1110008F10000 1110008F10000	CULASSE	Non disponible	0,00 €
# 2	09381-10004-000 0938110004000 0938110004000	CIRCLIP RING, VALVE GUIDE	1,42 €
# 3	09103-06026-000 0910306026000 0910306026000	VIS 6X39MM BOLT, M6X39	1,89 €
# 4	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 PIN 16X10	2,26 €
# 5	11116-06B70-000 1111606B70000 1111606B70000	VALVE GUIDE GUIDE, VALVE	82,10 €
# 6	11141-17D10-000 1114117D10000 1114117D10000	JOINT CULASSE GSX-R750L, M JOINT DE CULASSE	124,05 €
# 7	11143-06B00-000 1114306B00000 1114306B00000	JOINT TORIQUE, CULASSE O RING	7,15 €
# 8	04211-11189-000 0421111189000 0421111189000	DOUILLE PIN 16X10	1,95 €
# 9	01550-06303-000 01550-0630A-000 0155006303000	BOLT	3,15 €
# 10	09159-10069-000 0915910069000 0915910069000	ECROU 10MM NUT	6,41 €
# 11	08316-10103-000 08316-1010B-000 0831610103000	NUT	3,35 €
# 12	09168-10031-000 0916810031000 0916810031000	BAGUE DE JOINT 10.2X20X2.3 WASHER	2,53 €
# 13	09160-10060-000 09160-10039-000 0916010060000	RONDELLE 10.5X22X2.3 WASHER (10.5X22X2.3)	3,06 €
# 14	11131-27A00-000 1113127A00000 1113127A00000	TUYAU D'HUILE PIPE, OIL NO.1, 2	6,45 €
# 15	11133-27A00-000 1113327A00000 1113327A00000	TUYAU D'HUILE PIPE, OIL NO.3	6,67 €
# 16	11135-27A02-000 1113527A02000 1113527A02000	TOLE D'HUILE DROITE PLAQUE	Non disponible	0,00 €
# 17	11136-27A02-000 1113627A02000 1113627A02000	TOLE D'HUILE GAUCHE PLAQUE	5,78 €
# 18	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 19	09482-00410-000 0948200410000 0948200410000	BOUGIE CR9EK SPARK PLUG (NGK, CR9EK)	13,49 €
# 19	09482-00412-000 0948200412000 0948200412000	BOUGIE CR8EK SPARK PLUG (NGK, CR8EK)	13,49 €
# 19	09482-00462-000 0948200462000 0948200462000	BOUGIE CR10EK SPARK PLUG (NGK, CR10EK)	10,03 €
# 20	13101-08F00-000 1310108F00000 1310108F00000	PIPE ASSY, INTAKE NO.1 PIPE ADMISSION	50,25 €
# 21	13103-08F00-000 1310308F00000 1310308F00000	PIPE ASSY, INTAKE NO.3 PIPE ADMISSION	50,25 €
# 22	09280-42003-000 0928042003000 0928042003000	JOINT TORIQUE 41.7X2.4 O RING (D:2.4, ID:41.7)	9,01 €
# 23	09402-52208-000 0940252208000 0940252208000	BRIDE 52MM CLAMP	5,61 €
# 24	07120-06163-000 07120-06167-000 0712006163000	BOLT SCREW	3,59 €
# 25	09248-14010-000 0924814010000 0924814010000	BOUCHON VIDANGE 14X12MM PLUG, CYLINDER HEAD	6,06 €
# 26	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM WASHER	2,64 €
# 27	11138-40C00-000 1113840C00000 1113840C00000	PLAQUE RENFORCEMENT, CULASSE PLAQUE	27,57 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
