RESERVOIR D'ESSENCE (MODELE K2 / K3)

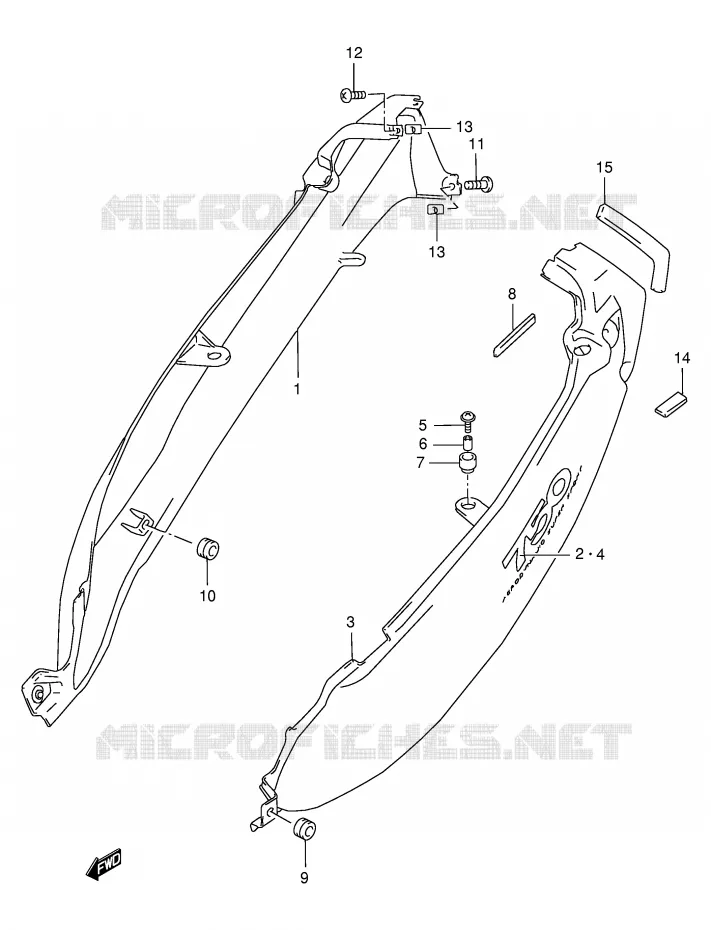

CARENAGES ARRIERE (MODELE W) POUR SUZUKI GSX-F 750 2002

CARENAGES ARRIERE (MODELE X) REFER TO FIG.36B(F-13) FOR MODEL Y/K1

(1) 47110-08F10-33J

CARTER LATERAL
COVER, FRAME RH (BLACK)

(1) 47110-08F10-Y4M

COVER COMP,FRAME,R
COVER, FRAME RH (MAROON)

(1) 47110-08F10-1UH

COVER COMP,FRAME
COVER, FRAME RH (GREEN)

(2) 68131-08F10-K5T

EMBLEME
EMBLEM, RH

(2) 68131-08F10-K5U

EMBLEM,FRAME COV
EMBLEM, RH

(2) 68131-08F10-K5V

EMBLEM,FRAME COVER,R (Y4M)
EMBLEM, RH

(3) 47210-08F10-1UH

COVER COMP,FRAME
COVER, FRAME LH (GREEN)

(3) 47210-08F10-Y4M

COVER COMP,FRAME,L
COVER, FRAME LH (MAROON)

(3) 47210-08F10-33J

CARTER LATERAL
COVER, FRAME LH (BLACK)

(4) 68141-08F10-K5T

EMBLEME
EMBLEM, LH

(4) 68141-08F10-K5U

EMBLEM,FRAME COV
EMBLEM, LH

(4) 68141-08F10-K5V

EMBLEM,FRAME COVER,L
EMBLEM, LH

(5) 09136-06105-000

SCREW
SCREW,5X12

(6) 09180-06286-000

SPACER,6.5X10X9.4
RONDELLE

(7) 09320-10045-000

CAOUTCHOUC AMORTI
CUSHION

(8) 94476-38C00-000

CUSHION,UNDER COWL,NO.1
CUSHION

(9) 09320-08514-000

CUSHION(8X26X7
CUSHION, FRONT

(10) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION, CENTER

(11) 03241-1516A-000

SCREW. SEAT TAIL COVER
VIS

(12) 03241-1512B-000

SCREW
SCREW, REAR

(13) 09148-05038-000

TOLE RESSORT 5MM
NUT

(13) 09148-05038-000

TOLE RESSORT 5MM
NUT

(14) 44894-24A00-000

CUSHION

(15) 47161-08F00-000

CUSHION,FRAME COVER
CUSHION

	Référence	Désignation	Qté
# 1	47110-08F10-33J 4711008F1033J 4711008F1033J	CARTER LATERAL COVER, FRAME RH (BLACK)	230,91 €
# 1	47110-08F10-Y4M 4711008F10Y4M 4711008F10Y4M	COVER COMP, FRAME, R COVER, FRAME RH (MAROON)	221,27 €
# 1	47110-08F10-1UH 4711008F101UH 4711008F101UH	COVER COMP, FRAME COVER, FRAME RH (GREEN)	Non disponible	0,00 €
# 2	68131-08F10-K5T 6813108F10K5T 6813108F10K5T	EMBLEME EMBLEM, RH	Non disponible	0,00 €
# 2	68131-08F10-K5U 6813108F10K5U 6813108F10K5U	EMBLEM, FRAME COV EMBLEM, RH	Non disponible	0,00 €
# 2	68131-08F10-K5V 6813108F10K5V 6813108F10K5V	EMBLEM, FRAME COVER, R (Y4M) EMBLEM, RH	Non disponible	0,00 €
# 3	47210-08F10-1UH 4721008F101UH 4721008F101UH	COVER COMP, FRAME COVER, FRAME LH (GREEN)	221,27 €
# 3	47210-08F10-33J 4721008F1033J 4721008F1033J	CARTER LATERAL COVER, FRAME LH (BLACK)	213,72 €
# 3	47210-08F10-Y4M 4721008F10Y4M 4721008F10Y4M	COVER COMP, FRAME, L COVER, FRAME LH (MAROON)	221,27 €
# 4	68141-08F10-K5T 6814108F10K5T 6814108F10K5T	EMBLEME EMBLEM, LH	Non disponible	0,00 €
# 4	68141-08F10-K5U 6814108F10K5U 6814108F10K5U	EMBLEM, FRAME COV EMBLEM, LH	Non disponible	0,00 €
# 4	68141-08F10-K5V 6814108F10K5V 6814108F10K5V	EMBLEM, FRAME COVER, L EMBLEM, LH	Non disponible	0,00 €
# 5	09136-06105-000 0913606105000 0913606105000	SCREW SCREW, 5X12	2,22 €
# 6	09180-06286-000 0918006286000 0918006286000	SPACER, 6.5X10X9.4 RONDELLE	Non disponible	0,00 €
# 7	09320-10045-000 0932010045000 0932010045000	CAOUTCHOUC AMORTI CUSHION	4,30 €
# 8	94476-38C00-000 9447638C00000 9447638C00000	CUSHION, UNDER COWL, NO.1 CUSHION	2,85 €
# 9	09320-08028-000 09320-08514-000 0932008028000	CUSHION(8X26X7 CUSHION, FRONT	3,73 €
# 10	09320-08018-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION, CENTER	Non disponible	0,00 €
# 11	03241-15163-000 03241-1516A-000 0324115163000	SCREW. SEAT TAIL COVER VIS	2,22 €
# 12	03241-15123-000 03241-1512B-000 0324115123000	SCREW SCREW, REAR	2,68 €
# 13	09148-05038-000 0914805038000 0914805038000	TOLE RESSORT 5MM NUT	2,62 €
# 14	44894-24A00-000 4489424A00000 4489424A00000	CUSHION	1,27 €
# 15	47161-08F00-000 4716108F00000 4716108F00000	CUSHION, FRAME COVER CUSHION	9,05 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
