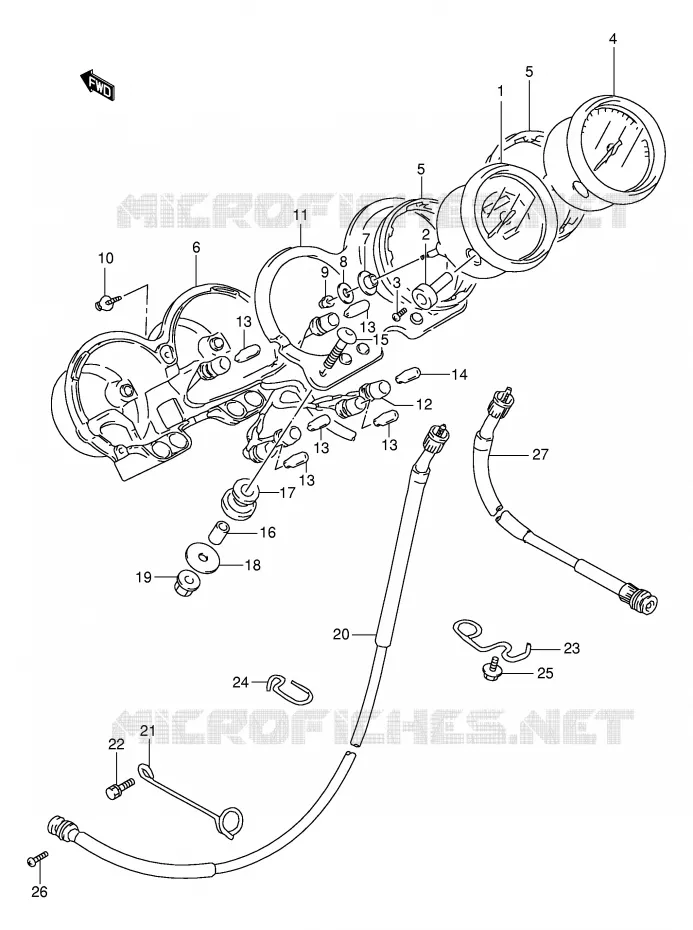

COMPTEUR POUR SUZUKI GS-E 500 2002

PHARE REFER TO FIG.25A(E-9) FOR MODEL E24

COMPTEUR pour Suzuki GS-E 500 2002

(1)  34110-01D71-000
SPEEDOMETER
SPEEDOMETER (MILE/KILO)
(1)  34110-01D60-000
COMPTEUR

(2)  34124-21E10-000
BOUTON COMPTEUR JOURNALIER
BOUTON

(3)  09139-02003-000
SCREW

(4)  34210-01D60-000
COMPTE-TOURS
TACHOMETER

(5)  34288-01D20-000
BAGUE EN COUTCHOUC, AMORTISS.
DAMPER

(5)  34288-01D20-000
BAGUE EN COUTCHOUC, AMORTISS.
DAMPER

(6)  34193-01D60-000
ENJOLIVEUR
COUVRE CULASSE

(7)  34189-01D20-000
SILENTBLOC
CUSHION

(8)  09160-05013-000
RONDELLE 5.2X16X1
WASHER (5.2X16X1)

(9)  08313-1005A-000
NUT

(10)  02112-34083-000
--> 02112-3408A
SCREW

(11)  34950-01D60-000
SUPPORT
BOITIER

(12)  34170-01D20-000
PORTE D'AMPOULES AVEC FIL
FAISCEAU
(12)  34170-01D60-000
FAISCEAU

(13)  09471-12082-000
BULB (12V,3.4W)

(13)  09471-12082-000
BULB (12V,3.4W)

(13)  09471-12082-000
BULB (12V,3.4W)

(13)  09471-12082-000
BULB (12V,3.4W)

(13)  09471-12082-000
BULB (12V,3.4W)

(14)  09471-12077-000
BULB (12V,1.7W)

(15)  09107-06003-000
VIS 6X30MM
BOLT,CAM CHAIN TENSIONER

(16)  09180-06294-000
SPACER,6.5X10X15.7

(17)  34956-31001-000
CAOUTCHOUC
CUSHION

(18)  09160-06136-000
WASHER
WASHER (6.5X28X1.6)

(19)  08319-31067-000
ECROU 6MM CHROMEE
NUT

(20)  34910-01D03-000
CABLE ASSY,SPEEDOMETER
CABLE

(21)  34938-45100-000
GUIDE DE CABLE
GUIDE

(22)  KIT47370-40H00
KIT47370-40H00
BOLT

(23)  34938-01D01-000
GUIDE DE CABLE NO.2 GS500E
COLLIER

(24)  34938-01D10-000
GUIDE DE CABLE NO. 3 GS500E
COLLIER

(25)  01550-0612B-000
BOLT

(26)  02112-0516B-000
SCREW. TRUNK BOX
SCREW

(27)  34940-01D03-000
CABLE ASSY,TACHOMETER
CABLE
Référence Désignation Prix Unitaire TTC Qté
# 1

34110-01D60-000
3411001D60000

3411001D60000
COMPTEUR
# 1

34110-01D70-000

34110-01D71-000
 3411001D70000
SPEEDOMETER
SPEEDOMETER (MILE/KILO)
# 2

34124-21E10-000
3412421E10000

3412421E10000
BOUTON COMPTEUR JOURNALIER
BOUTON
# 3

09139-02003-000
0913902003000

0913902003000
SCREW
# 4

34210-01D60-000
3421001D60000

3421001D60000
COMPTE-TOURS
TACHOMETER
Non disponible
# 5

34288-01D20-000
3428801D20000

3428801D20000
BAGUE EN COUTCHOUC, AMORTISS.
DAMPER
# 6

34193-01D60-000
3419301D60000

3419301D60000
ENJOLIVEUR
COUVRE CULASSE
# 7

34189-01D20-000
3418901D20000

3418901D20000
SILENTBLOC
CUSHION
# 8

09160-05013-000
0916005013000

0916005013000
RONDELLE 5.2X16X1
WASHER (5.2X16X1)
# 9

08313-10057-000

08313-1005A-000
 0831310057000
NUT
# 10

02112-34083-000
0211234083000

0211234083000
--> 02112-3408A
SCREW
# 11

34950-01D60-000
3495001D60000

3495001D60000
SUPPORT
BOITIER
# 12

34170-01D21-000

3417001D21000
PORTE D'AMPOULES AVEC FIL
FAISCEAU
Non disponible
# 12

34170-01D60-000
3417001D60000

3417001D60000
FAISCEAU
Non disponible
# 13

09471-12028-000

09471-12082-000
 0947112028000
BULB (12V, 3.4W)
# 14

09471-12165-000

09471-12077-000
 0947112165000
BULB (12V, 1.7W)
# 15

09107-06003-000
0910706003000

0910706003000
VIS 6X30MM
BOLT, CAM CHAIN TENSIONER
# 16

09180-06294-000
0918006294000

0918006294000
SPACER, 6.5X10X15.7
# 17

34956-31001-000
3495631001000

3495631001000
CAOUTCHOUC
CUSHION
# 18

09160-06136-000
0916006136000

0916006136000
WASHER
WASHER (6.5X28X1.6)
# 19

08316-10063-000

08319-31067-000
 0831610063000
ECROU 6MM CHROMEE
NUT
# 20

34910-01D02-000

34910-01D03-000
 3491001D02000
CABLE ASSY, SPEEDOMETER
CABLE
# 21

34938-45100-000
3493845100000

3493845100000
GUIDE DE CABLE
GUIDE
# 22

01550-06163-000

0155006163000
KIT47370-40H00
BOLT
Non disponible
# 23

34938-01D01-000
3493801D01000

3493801D01000
GUIDE DE CABLE NO.2 GS500E
COLLIER
# 24

34938-01D10-000
3493801D10000

3493801D10000
GUIDE DE CABLE NO. 3 GS500E
COLLIER
# 25

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 26

02112-05163-000

02112-0516B-000
 0211205163000
SCREW. TRUNK BOX
SCREW
# 27

34940-01D02-000

34940-01D03-000
 3494001D02000
CABLE ASSY, TACHOMETER
CABLE
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
