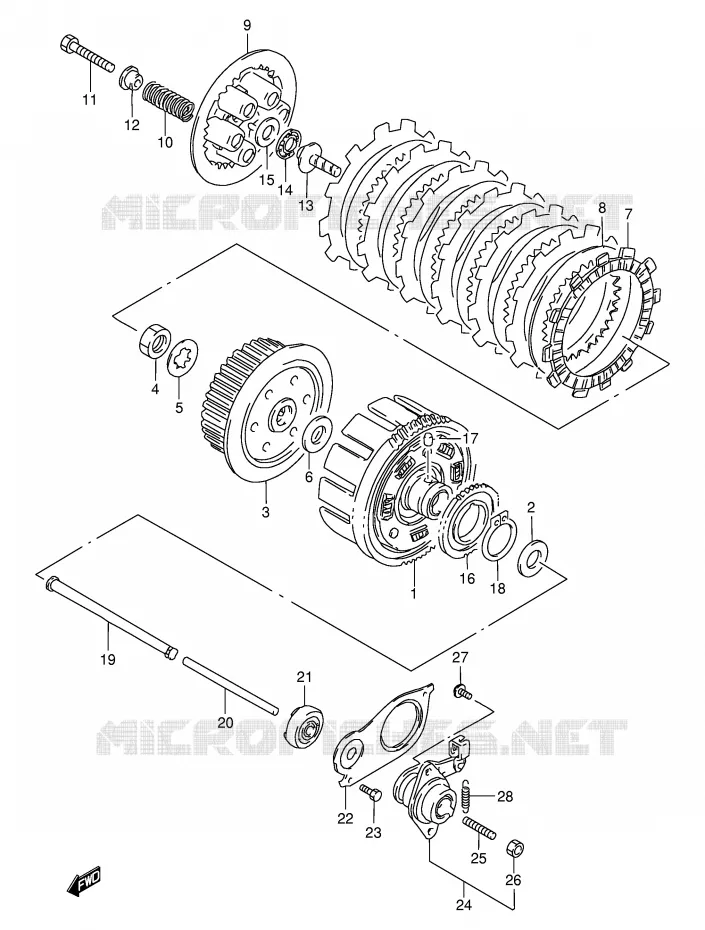

Vue éclatée

SILENCIEUX

EMBRAYAGE POUR SUZUKI GS-E 500 2002

TRANSMISSION

(1) 21200-44102-000

CLOCHE D'EMBRAYAGE

(2) 09181-25223-000

SHIM,25X38X1.0
WASHER (25X38X1.0)

(3) 21411-44101-000

MOYEU D'EMBRAYAGE GS500E
NOIX

(4) 09140-20001-000

ECROU 20MM
NUT

(5) 09167-20006-000

WASHER,LOCK
WASHER (20.5X38X0.8)

(6) 09160-20015-000

RONDELLE 20X44X3
WASHER (20X44X3)

(7) 21441-37430-000

PLATE,CLUTCH DRIVE
PLATE, DRIVE

(8) 21451-28C31-000

PLATE,CLUTCH DRIVEN,T:1.6
PLATE, DRIVEN

(9) 21462-14301-000

FLASQUE PRESSION D'EMBRAYAGE
DISQUE PRESSION

(10) 09440-20019-000

RESSORT D'EMBRAYAGE
SPRING

(11) 09100-06145-000

VIS DE RESSORT D'EMBRAYAGE
BOLT (6X40)

(12) 21414-01D00-000

DOUILLE, RESSORT D'EMBRAYAGE
RONDELLE

(13) 23121-44100-000

PIECE DE PRESSION D'EMBRAYAGE
POUSSOIR

(14) 09263-15003-000

ROULEMENT A AIGUILLE 15X28X2
BEARING (15X28X2)

(15) 09160-15045-000

RONDELLE 15,5X28X1
WASHER (15.5X28X1)

(16) 16321-01D10-000

PIGNON ENTR. POMPE A HUILE 39D
PIGNON

(17) 09261-06002-000

RIVET 6X6
PIN 16X10

(18) 08331-31383-000

ANNEAU DE RETENUE 38MM
CIRCLIP

(19) 23110-44111-000

TIGE POUSSER D'EMBRAYAGE GS500
ROD, PUSH RH

(20) 23111-24A01-000

TIGE POUSSER D'EMBRAY.G. 108.5
TIGE EMBRAYAGE

(21) 09285-06011-000

SIMMER 6X34X7-10
OIL SEAL (6X34X10)

(22) 23117-44102-000

TOLE FIXATION SIMMER GS500E
SUPPORT

(23) 01500-0612A-000

BOLT

(24) 23200-01D00-000

MECANISME D'EMBRAYAGE GS500E
BUTEE

(25) 09134-06010-000

VIS 6X25MM
SCREW

(26) 08310-00067-000

ECROU 6MM
NUT

(27) 03141-06163-000

VIS 6X16MM, NOIR
SCREW

(28) 09443-08001-000

RESSORT
SPRING

	Référence	Désignation	Qté
# 1	21200-44102-000 2120044102000 2120044102000	CLOCHE D'EMBRAYAGE	294,82 €
# 2	09181-25223-000 0918125223000 0918125223000	SHIM, 25X38X1.0 WASHER (25X38X1.0)	3,55 €
# 3	21411-44101-000 2141144101000 2141144101000	MOYEU D'EMBRAYAGE GS500E NOIX	62,65 €
# 4	09140-20001-000 0914020001000 0914020001000	ECROU 20MM NUT	3,70 €
# 5	09167-20006-000 0916720006000 0916720006000	WASHER, LOCK WASHER (20.5X38X0.8)	2,15 €
# 6	09160-20015-000 0916020015000 0916020015000	RONDELLE 20X44X3 WASHER (20X44X3)	5,35 €
# 7	21441-37400-000 21441-37430-000 2144137400000	PLATE, CLUTCH DRIVE PLATE, DRIVE	22,69 €
# 8	21451-28C31-000 2145128C31000 2145128C31000	PLATE, CLUTCH DRIVEN, T:1.6 PLATE, DRIVEN	10,37 €
# 9	21462-14301-000 2146214301000 2146214301000	FLASQUE PRESSION D'EMBRAYAGE DISQUE PRESSION	64,73 €
# 10	09440-20019-000 0944020019000 0944020019000	RESSORT D'EMBRAYAGE SPRING	6,26 €
# 11	09100-06145-000 0910006145000 0910006145000	VIS DE RESSORT D'EMBRAYAGE BOLT (6X40)	3,19 €
# 12	21414-01D00-000 2141401D00000 2141401D00000	DOUILLE, RESSORT D'EMBRAYAGE RONDELLE	6,57 €
# 13	23121-44100-000 2312144100000 2312144100000	PIECE DE PRESSION D'EMBRAYAGE POUSSOIR	25,20 €
# 14	09263-15003-000 0926315003000 0926315003000	ROULEMENT A AIGUILLE 15X28X2 BEARING (15X28X2)	9,98 €
# 15	09160-15045-000 0916015045000 0916015045000	RONDELLE 15, 5X28X1 WASHER (15.5X28X1)	4,50 €
# 16	16321-01D10-000 1632101D10000 1632101D10000	PIGNON ENTR. POMPE A HUILE 39D PIGNON	53,53 €
# 17	09261-06002-000 0926106002000 0926106002000	RIVET 6X6 PIN 16X10	1,77 €
# 18	08331-31383-000 0833131383000 0833131383000	ANNEAU DE RETENUE 38MM CIRCLIP	3,44 €
# 19	23110-44111-000 2311044111000 2311044111000	TIGE POUSSER D'EMBRAYAGE GS500 ROD, PUSH RH	19,63 €
# 20	23111-24A01-000 2311124A01000 2311124A01000	TIGE POUSSER D'EMBRAY.G. 108.5 TIGE EMBRAYAGE	16,37 €
# 21	09285-06011-000 0928506011000 0928506011000	SIMMER 6X34X7-10 OIL SEAL (6X34X10)	7,83 €
# 22	23117-44102-000 2311744102000 2311744102000	TOLE FIXATION SIMMER GS500E SUPPORT	8,72 €
# 23	01500-06123-000 01500-0612A-000 0150006123000	BOLT	2,31 €
# 24	23200-01D00-000 2320001D00000 2320001D00000	MECANISME D'EMBRAYAGE GS500E BUTEE	80,86 €
# 25	09134-06010-000 0913406010000 0913406010000	VIS 6X25MM SCREW	3,44 €
# 26	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 27	03141-06163-000 0314106163000 0314106163000	VIS 6X16MM, NOIR SCREW	Non disponible	0,00 €
# 28	09443-08001-000 0944308001000 0944308001000	RESSORT SPRING	2,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
