FEU ARRIERE (E1,E4,E6,E21,E24,E25,E34) REFER TO FIG35 (F-4) FOR E2

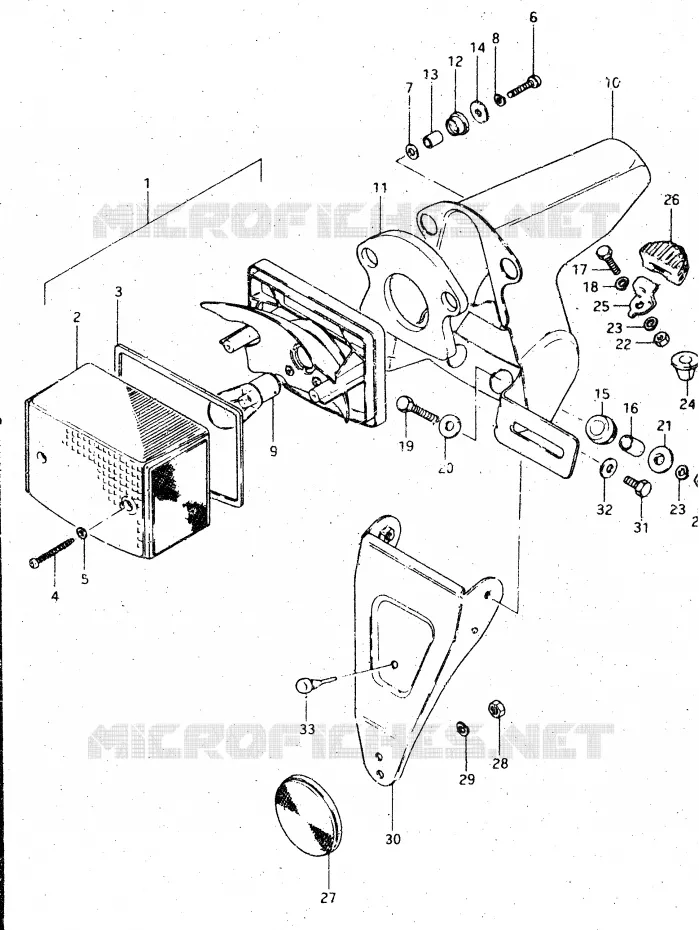

FEU ARRIERE (E2) POUR SUZUKI DR 500 1983

FEU ARRIERE (E18)

(1) 35720-37411-999

FEU ARRIERE
LAMP UNIT, TAIL

(1) 35720-37481-000

LAMP UNIT,RR COMBI
LAMP UNIT, TAIL

(2) 35712-48524-000

CABOCHON
VOYANT

(3) 35713-48510-000

JOINT VERRE DE FEU ARRIERE
WASHER

(4) 03211-04306-000

VIS 4X30
SCREW

(5) 35627-43010-000

JOINT DE VIS
WASHER

(6) 02112-05257-000

VIS 5X25
.SCREW

(7) 08322-01057-000

RONDELLE 5MM
LOCK WASHER

(8) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(9) 09471-06034-000

BULB

(10) 35730-37410-000

SUPPORT

(10) 35730-37480-000

SUPPORT

(11) 35765-37410-000

CUSHION

(12) 35764-37410-000

CUSHION

(13) 35766-36510-000

RONDELLE

(14) 09160-05501-000

RONDELLE 5MM
WASHER

(15) 35765-32410-000

CUSHION

(16) 35766-37120-000

SPACER,RR COMBINATION
RONDELLE

(17) 01500-06207-000

VIS 6X20MM
BOLT, ADJUSTER

(18) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(19) 01500-06307-000

BOLT
BOLT FIG.48 (G-10) : GSX1100XD/EXD FIG.49 (G-11) : GSX1100ESD

(20) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(21) 09169-06016-000

TOLE DE SURETE
WASHER

(22) 08310-0006B-000

.NUT

(23) 08322-0106A-000

WASHER
.WASHER, LOWER

(24) 09308-07004-000

GROMMET

(25) 35793-37201-000

PLAQUE
WASHER,THRUST

(26) 35717-37200-000

CUSHION

(27) 35970-30910-000

REFLECTEUR
REFLEX REFLECTOR, REAR

(28) 08310-0005B-000

.NUT

(29) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER

(30) 35974-37420-000

BRACKET

(31) 01500-0610B-000

BOLT. RTNR
.BOLT 6X10

(32) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(33) 09321-05005-000

SILENTBLOC
CUSHION

	Référence	Désignation	Qté
# 1	35720-37460-999 3572037460999	FEU ARRIERE LAMP UNIT, TAIL	Non disponible	0,00 €
# 1	35720-37481-000 3572037481000 3572037481000	LAMP UNIT, RR COMBI LAMP UNIT, TAIL	Non disponible	0,00 €
# 2	35712-48524-000 3571248524000 3571248524000	CABOCHON VOYANT	Non disponible	0,00 €
# 3	35713-48510-000 3571348510000 3571348510000	JOINT VERRE DE FEU ARRIERE WASHER	5,86 €
# 4	03211-04308-000 03211-04306-000 0321104308000	VIS 4X30 SCREW	1,91 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS WASHER	2,26 €
# 6	02112-05258-000 02112-05257-000 0211205258000	VIS 5X25 .SCREW	2,04 €
# 7	08322-21058-000 08322-01057-000 0832221058000	RONDELLE 5MM LOCK WASHER	2,42 €
# 8	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 9	09471-06034-000 0947106034000 0947106034000	BULB	Non disponible	0,00 €
# 10	35730-37410-000 3573037410000 3573037410000	SUPPORT	Non disponible	0,00 €
# 10	35730-37480-000 3573037480000 3573037480000	SUPPORT	Non disponible	0,00 €
# 11	35765-37410-000 3576537410000 3576537410000	CUSHION	Non disponible	0,00 €
# 12	35764-37410-000 3576437410000 3576437410000	CUSHION	Non disponible	0,00 €
# 13	35766-36510-000 3576636510000 3576636510000	RONDELLE	Non disponible	0,00 €
# 14	35727-37410-000 09160-05501-000 3572737410000	RONDELLE 5MM WASHER	2,46 €
# 15	35765-32410-000 3576532410000 3576532410000	CUSHION	Non disponible	0,00 €
# 16	35766-37120-000 3576637120000 3576637120000	SPACER, RR COMBINATION RONDELLE	Non disponible	0,00 €
# 17	01107-06208-000 01500-06207-000 0110706208000	VIS 6X20MM BOLT, ADJUSTER	2,22 €
# 18	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 19	01107-06308-000 01500-06307-000 0110706308000	BOLT BOLT FIG.48 (G-10) : GSX1100XD/EXD FIG.49 (G-11) : GSX1100ESD	3,42 €
# 20	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 21	09169-06016-000 0916906016000 0916906016000	TOLE DE SURETE WASHER	1,75 €
# 22	08310-11066-000 0831011066000	.NUT	Non disponible	0,00 €
# 23	08322-21066-000 0832221066000	WASHER .WASHER, LOWER	Non disponible	0,00 €
# 24	09308-07004-000 0930807004000 0930807004000	GROMMET	2,22 €
# 25	35793-37201-000 3579337201000 3579337201000	PLAQUE WASHER, THRUST	4,35 €
# 26	35717-37200-000 3571737200000 3571737200000	CUSHION	Non disponible	0,00 €
# 27	35970-30910-000 3597030910000 3597030910000	REFLECTEUR REFLEX REFLECTOR, REAR	13,12 €
# 28	08310-11056-000 08310-0005B-000 0831011056000	.NUT	3,13 €
# 29	08321-21056-000 08321-0105A-000 0832121056000	WASHER, LOCK .LOCK WASHER	2,42 €
# 30	35974-37420-000 3597437420000 3597437420000	BRACKET	Non disponible	0,00 €
# 31	01107-06104-000 01500-0610B-000 0110706104000	BOLT. RTNR .BOLT 6X10	1,97 €
# 32	08322-21064-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 33	09321-05005-000 0932105005000 0932105005000	SILENTBLOC CUSHION	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FEU ARRIERE (E2) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
