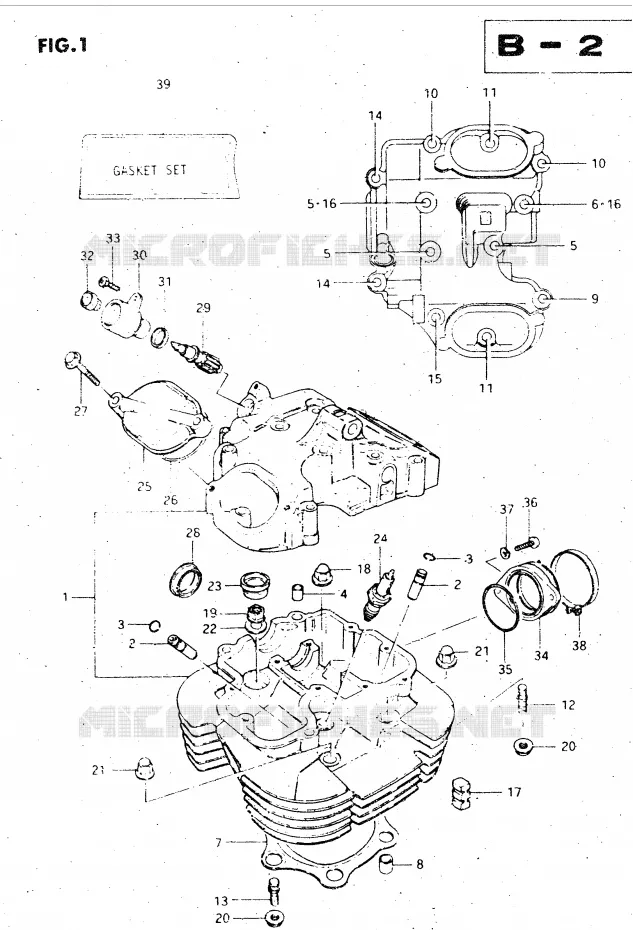

Vue éclatée

ENSEMBLE LEVIER - COMMODO DROIT

CULASSE POUR SUZUKI DR 500 1983

CYLINDRE

(1) 11100-37400-000

CULASSE DR500S
DISCONTINUED

(2) 11115-37470-000

GUIDE DE SOUPAPE, ECHAPPEMENT
GUIDE, VALVE

(3) 09381-10003-000

CIRCLIP
RING, VALVE GUIDE

(4) 09206-08001-000

DOUILLE 6.2X8X11
PIN 16X10

(5) 01550-0660A-000

.BOLT (6X60)

(6) 09103-06040-XC0

BOLT 6X55

(7) 11141-37400-000

JOINT CULASSE
WASHER

(8) 04211-13189-000

DOUILLE 10.4X13X18
.CRANKCASE DOWEL PIN

(9) 01550-0650A-000

.BOLT (6X50)

(10) 01550-0645A-000

.BOLT (6X45)

(11) 01550-0630A-000

BOLT
BOLT, EX SHAFT

(12) 09108-08084-000

BOULON
STUD BOLT (L:30)

(13) 09108-08083-000

BOULON 8MM
GOUJON

(14) 09103-06085-000

VIS M6X130
BOLT (6X130)

(15) 01550-0660A-000

.BOLT (6X60)

(16) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
.GASKET, OIL GALLERY PLUG

(17) 11251-36500-000

CAOUTCHOUC CYLINDRE
RUBBER PAD (N9ARROW RIGHTN3)

(18) 09159-10026-000

ECROU 10MM
NUT

(19) 08316-1010B-000

NUT

(20) 08316-1008B-000

NUT
ECROU *

(21) 09159-10026-000

ECROU 10MM
NUT

(22) 09168-10017-000

BAGUE DE JOINT
WASHER

(23) 11145-41B01-000

ECROU DE CULASSE
DISCONTINUED

(24) 09482-00399-000

BOUGIE DR8EA
SPARK PLUG (NGK,D8EA)

(25) 11175-37401-000

COUVERCLE
CAP, INSPECTION

(26) 09280-60004-000

JOINT TORIQUE
O RING

(27) 01550-0625B-000

BOLT
BOLT (6X25)

(28) 09241-30004-000

COUVERCLE CAOUTCHOUC
PLUG, HEAD

(29) 26431-37401-000

ENTRAINEMENT COMPTE-TOUR
DISCONTINUED

(30) 26441-49000-000

DOUILLE TRANSMISSION COMPTE-T.
SLEEVE

(31) 26451-45000-000

BAGUE DE JOINT
JOINT

(32) 09289-05002-000

SIMMER 5X12X8
OIL SEAL

(33) 09128-05101-000

VIS 5X12MM
SCREW

(34) 13101-14A10-000

PIPE ASSY,INTAKE
DISCONTINUED

(35) 09280-46002-000

JOINT TORIQUE 2.4X45.7
DISCONTINUED

(36) 02112-06167-000

VIS M6X16
.SCREW

(37) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(38) 09402-58306-000

BRIDE
CLAMP

(39) 11400-37843-000

DISCONTINUED

	Référence	Désignation	Qté
# 1	11100-37400-000 1110037400000 1110037400000	CULASSE DR500S DISCONTINUED	Non disponible	0,00 €
# 2	11115-37470-000 1111537470000 1111537470000	GUIDE DE SOUPAPE, ECHAPPEMENT GUIDE, VALVE	25,31 €
# 3	09381-10003-000 0938110003000 0938110003000	CIRCLIP RING, VALVE GUIDE	1,75 €
# 4	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 PIN 16X10	2,26 €
# 5	01517-06608-000 01550-0660A-000 0151706608000	.BOLT (6X60)	3,97 €
# 6	09103-06040-000 0910306040000	BOLT 6X55	Non disponible	0,00 €
# 7	11141-37400-000 1114137400000 1114137400000	JOINT CULASSE WASHER	Non disponible	0,00 €
# 8	09206-13001-000 04211-13189-000 0920613001000	DOUILLE 10.4X13X18 .CRANKCASE DOWEL PIN	2,71 €
# 9	01517-06505-000 01550-0650A-000 0151706505000	.BOLT (6X50)	3,19 €
# 10	01517-06455-000 01550-0645A-000 0151706455000	.BOLT (6X45)	3,19 €
# 11	01517-06305-000 01550-0630A-000 0151706305000	BOLT BOLT, EX SHAFT	3,15 €
# 12	09108-08084-000 0910808084000 0910808084000	BOULON STUD BOLT (L:30)	Non disponible	0,00 €
# 13	09108-08083-000 0910808083000 0910808083000	BOULON 8MM GOUJON	Non disponible	0,00 €
# 14	09103-06085-000 0910306085000 0910306085000	VIS M6X130 BOLT (6X130)	4,24 €
# 15	01517-06608-000 01550-0660A-000 0151706608000	.BOLT (6X60)	3,97 €
# 16	09168-06015-000 09168-06023-000 0916806015000	BAGUE DE JOINT 5.8X13X1.2 .GASKET, OIL GALLERY PLUG	2,53 €
# 17	11251-36500-000 1125136500000 1125136500000	CAOUTCHOUC CYLINDRE RUBBER PAD (N9ARROW RIGHTN3)	7,26 €
# 18	09159-10026-000 0915910026000 0915910026000	ECROU 10MM NUT	5,57 €
# 19	08316-16105-000 08316-1010B-000 0831616105000	NUT	3,35 €
# 20	08316-16085-000 08316-1008B-000 0831616085000	NUT ECROU *	3,50 €
# 21	09159-10033-000 09159-10026-000 0915910033000	ECROU 10MM NUT	5,57 €
# 22	09168-10017-000 0916810017000 0916810017000	BAGUE DE JOINT WASHER	3,37 €
# 23	11145-37400-000 11145-41B01-000 1114537400000	ECROU DE CULASSE DISCONTINUED	15,40 €
# 24	09482-00144-000 09482-00399-000 0948200144000	BOUGIE DR8EA SPARK PLUG (NGK, D8EA)	5,73 €
# 25	11175-37401-000 1117537401000 1117537401000	COUVERCLE CAP, INSPECTION	Non disponible	0,00 €
# 26	09280-60004-000 0928060004000 0928060004000	JOINT TORIQUE O RING	4,04 €
# 27	01517-06255-000 01550-0625B-000 0151706255000	BOLT BOLT (6X25)	2,73 €
# 28	09241-30004-000 0924130004000 0924130004000	COUVERCLE CAOUTCHOUC PLUG, HEAD	5,68 €
# 29	26431-37400-000 26431-37401-000 2643137400000	ENTRAINEMENT COMPTE-TOUR DISCONTINUED	40,02 €
# 30	26441-49000-000 2644149000000 2644149000000	DOUILLE TRANSMISSION COMPTE-T. SLEEVE	28,22 €
# 31	26451-45000-000 2645145000000 2645145000000	BAGUE DE JOINT JOINT	8,85 €
# 32	09289-05002-000 0928905002000 0928905002000	SIMMER 5X12X8 OIL SEAL	8,10 €
# 33	09128-05101-000 0912805101000 0912805101000	VIS 5X12MM SCREW	1,42 €
# 34	13110-37400-000 1311037400000	PIPE ASSY, INTAKE DISCONTINUED	Non disponible	0,00 €
# 35	09280-46001-000 09280-46002-000 0928046001000	JOINT TORIQUE 2.4X45.7 DISCONTINUED	9,89 €
# 36	02112-06168-000 02112-06167-000 0211206168000	VIS M6X16 .SCREW	2,04 €
# 37	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 38	09402-58306-000 0940258306000 0940258306000	BRIDE CLAMP	6,26 €
# 39	11400-37843-000 1140037843000 1140037843000	DISCONTINUED	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
