AMORTISSEUR AVANT REFER TO FIG.33A (G-10) FOR DR350SHN/SHP/SHR

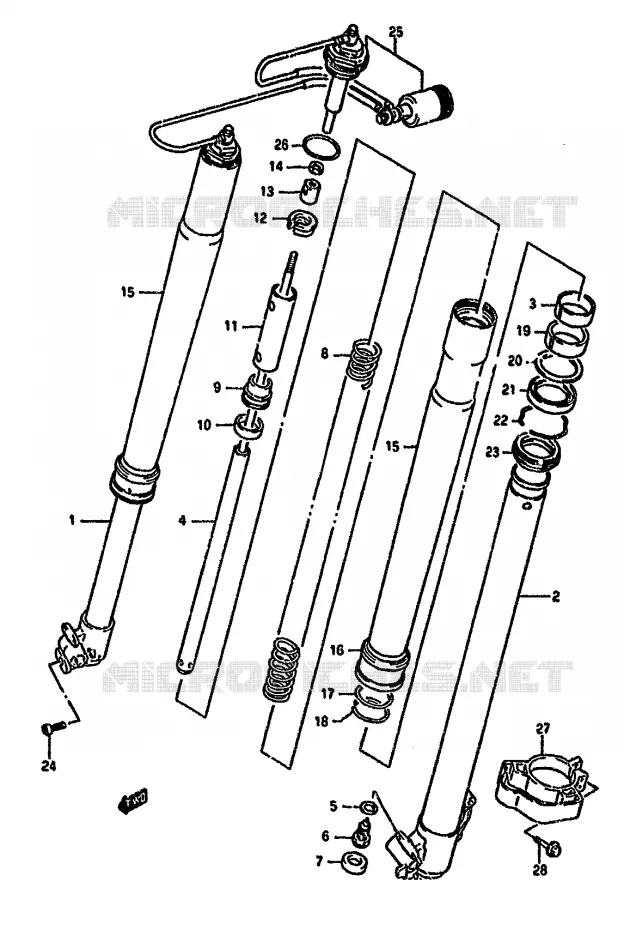

AMORTISSEUR AVANT (DR350SHN / SHP / SHR) POUR SUZUKI DR 350 1994

AMORTISSEUR AVANT (DR350SR E22,E24) COLOR: C3K=30H (WHITE), 0NF (BLUE)

(1) 51110-15D50-000

TUBE DE FOURCHE NU DR. DR350SH
TUBE,INNER RH

(2) 51120-15D50-000

TUBE DE FOURCHE NU GCH.DR350SH
TUBE,INNER LH

(3) 51121-48B31-000

DOUILLE DE GUIDE
BAGUE

(4) 51190-14E00-000

TUBE D'AMORTISSATION INT.DR350
DAMPER

(5) 51148-08D00-000

BAGUE DE JOINT
WASHER

(6) 51170-08D00-000

BOULON FILETEE, FOURCHE DR350
CENTER BOLT

(7) 51189-08D00-000

CAPUCHON DE TUBE DE FOURCHE
CAP

(8) 51171-14E00-000

RESSORT DE FOURCHE GR. DR350SH
SPRING,MAIN

(9) 51175-15D70-000

GUIDE DE RESSORT DE FOURCHE
GUIDE,SPRING

(10) 51197-08C00-000

BAGUE

(11) 51176-15D70-000

DOUILLE, RESSORT DE FOURCHE
SPACER,SPRING

(12) 51186-15D70-000

ARRETAGE RESSORT DE FOURCHE
SEAT,SPRING STOPPER

(13) 51185-15D50-000

DOUILLE FILETEE, FOURCHE DR350
NUT,LOWER

(14) 09140-08008-000

ECROU 8MM
NUT,UPPER

(15) 51131-15D50-000

FOURREAU DE FOURCHE SUP. 'OR'
TUBE,OUTER

(15) 51131-15D60-000

TUBE,OUTER

(16) 51135-08D00-000

MANCHON DE FOURCHE DR350SH
CASE,OIL SEAL

(17) 51117-08D00-000

JOINT TORIQUE
O RING

(18) 51156-08D00-000

ANNEAU DE RETENUE
RING,SNAP

(19) 51152-08D00-000

DOUILLE GUIDE TUBE DE FOURCHE
BUSH,GUIDE

(20) 51168-38B00-000

RONDELLE DE DISTANCE
SPACER,SEAL

(21) 51153-08D00-000

SIMMER DE FOURCHE
SEAL,OIL

(22) 51556-38B00-000

CLIPS
RING,STOPPER

(23) 51173-15D00-000

CACHE POUSSIERE, FOURCHE
DUST SEAL

(24) 51138-08D00-000

VIS SUPPORT D'AXE ROUE AVANT
BOLT,AXLE HOLDER

(25) 51180-15D50-000

VALVE DIRECTION 'SHC' DR350SH
BOUCHON FOURCHE HYDRAULIQUE

(26) 51187-15D50-000

JOINT TORIQUE
O RING,JACK

(27) 51210-08D00-000

BRIDE, PROTECTION TUBE DE F.
GUIDE,FRONT FORK PROTECTOR

(28) 09103-05012-000

VIS 5X27MM
BOLT (L:27)

(28) 51103-14E00-000

TUBE DE FOURCHE CPL.DROITE 'OR
DAMPER ASSY,RH

(28) 51103-14E10-000

TUBE DE FOURCHE CPL.DR.DR350SH
DAMPER ASSY,RH

(28) 51104-14E00-000

TUBE DE FOURCHE CPL.GAUCHE 'OR
DAMPER ASSY,LH

(28) 51104-14E10-000

TUBE DE FOURCHE CPL.G. DR350SH
DAMPER ASSY,LH

	Référence	Désignation	Qté
# 1	51110-15D50-000 5111015D50000 5111015D50000	TUBE DE FOURCHE NU DR. DR350SH TUBE, INNER RH	Non disponible	0,00 €
# 2	51120-15D50-000 5112015D50000 5112015D50000	TUBE DE FOURCHE NU GCH.DR350SH TUBE, INNER LH	Non disponible	0,00 €
# 3	51121-48B31-000 5112148B31000 5112148B31000	DOUILLE DE GUIDE BAGUE	25,31 €
# 4	51190-14E00-000 5119014E00000 5119014E00000	TUBE D'AMORTISSATION INT.DR350 DAMPER	Non disponible	0,00 €
# 5	51148-08D00-000 5114808D00000 5114808D00000	BAGUE DE JOINT WASHER	6,82 €
# 6	51170-08D00-000 5117008D00000 5117008D00000	BOULON FILETEE, FOURCHE DR350 CENTER BOLT	93,87 €
# 7	51189-08D00-000 5118908D00000 5118908D00000	CAPUCHON DE TUBE DE FOURCHE CAP	Non disponible	0,00 €
# 8	51171-14E00-000 5117114E00000 5117114E00000	RESSORT DE FOURCHE GR. DR350SH SPRING, MAIN	95,49 €
# 9	51175-15D70-000 5117515D70000 5117515D70000	GUIDE DE RESSORT DE FOURCHE GUIDE, SPRING	Non disponible	0,00 €
# 10	51197-08C00-000 5119708C00000 5119708C00000	BAGUE	Non disponible	0,00 €
# 11	51176-15D70-000 5117615D70000 5117615D70000	DOUILLE, RESSORT DE FOURCHE SPACER, SPRING	Non disponible	0,00 €
# 12	51186-15D70-000 5118615D70000 5118615D70000	ARRETAGE RESSORT DE FOURCHE SEAT, SPRING STOPPER	18,51 €
# 13	51185-15D50-000 5118515D50000 5118515D50000	DOUILLE FILETEE, FOURCHE DR350 NUT, LOWER	23,90 €
# 14	51129-15D50-000 09140-08008-000 5112915D50000	ECROU 8MM NUT, UPPER	1,75 €
# 15	51131-15D50-000 5113115D50000 5113115D50000	FOURREAU DE FOURCHE SUP. 'OR' TUBE, OUTER	Non disponible	0,00 €
# 15	51131-15D60-000 5113115D60000 5113115D60000	TUBE, OUTER	Non disponible	0,00 €
# 16	51135-08D00-000 5113508D00000 5113508D00000	MANCHON DE FOURCHE DR350SH CASE, OIL SEAL	59,44 €
# 17	51117-08D00-000 5111708D00000 5111708D00000	JOINT TORIQUE O RING	Non disponible	0,00 €
# 18	51156-08D00-000 5115608D00000 5115608D00000	ANNEAU DE RETENUE RING, SNAP	Non disponible	0,00 €
# 19	51152-08D00-000 5115208D00000 5115208D00000	DOUILLE GUIDE TUBE DE FOURCHE BUSH, GUIDE	22,36 €
# 20	51168-38B00-000 5116838B00000 5116838B00000	RONDELLE DE DISTANCE SPACER, SEAL	7,00 €
# 21	51153-08D00-000 5115308D00000 5115308D00000	SIMMER DE FOURCHE SEAL, OIL	21,54 €
# 22	51556-38B00-000 5155638B00000 5155638B00000	CLIPS RING, STOPPER	8,05 €
# 23	51173-15D00-000 5117315D00000 5117315D00000	CACHE POUSSIERE, FOURCHE DUST SEAL	25,37 €
# 24	51138-08D00-000 5113808D00000 5113808D00000	VIS SUPPORT D'AXE ROUE AVANT BOLT, AXLE HOLDER	Non disponible	0,00 €
# 25	51180-15D50-000 5118015D50000 5118015D50000	VALVE DIRECTION 'SHC' DR350SH BOUCHON FOURCHE HYDRAULIQUE	885,27 €
# 26	51187-15D50-000 5118715D50000 5118715D50000	JOINT TORIQUE O RING, JACK	6,55 €
# 27	51210-08D00-000 5121008D00000 5121008D00000	BRIDE, PROTECTION TUBE DE F. GUIDE, FRONT FORK PROTECTOR	Non disponible	0,00 €
# 28	09103-05012-000 0910305012000 0910305012000	VIS 5X27MM BOLT (L:27)	2,02 €
# 28	51103-14E00-000 5110314E00000 5110314E00000	TUBE DE FOURCHE CPL.DROITE 'OR DAMPER ASSY, RH	Non disponible	0,00 €
# 28	51103-14E10-000 5110314E10000 5110314E10000	TUBE DE FOURCHE CPL.DR.DR350SH DAMPER ASSY, RH	Non disponible	0,00 €
# 28	51104-14E00-000 5110414E00000 5110414E00000	TUBE DE FOURCHE CPL.GAUCHE 'OR DAMPER ASSY, LH	Non disponible	0,00 €
# 28	51104-14E10-000 5110414E10000 5110414E10000	TUBE DE FOURCHE CPL.G. DR350SH DAMPER ASSY, LH	Non disponible	0,00 €
