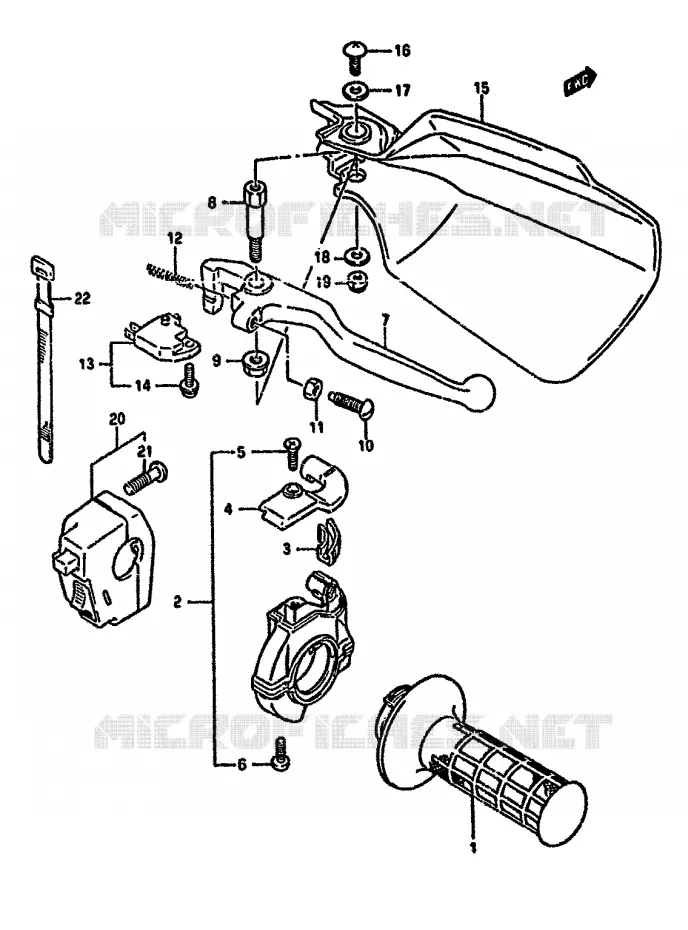

ENSEMBLE LEVIER - COMMODO DROIT (DR350SL / SM,DR350SN / SP / SR E24) POUR SUZUKI DR 350 1994

ENSEMBLE LEVIER - COMMODO DROIT (VOIR NOTE) E39, E94

(1) 57110-14D00-000

POIGNEE DE GAZ DR350S
GRIP,THROTTLE

(2) 57100-13601-000

CARTER DE POIGNEE DE GAZ
POIGNEE GAZ

(3) 57122-13600-000

PIECE COULISSANT
PIECE,GUIDE

(4) 57129-13601-000

COUVERTURE DE CARTER DE POIGN.
COUVRE CULASSE

(5) 02122-0410B-000

SCREW (4X10)
.SCREW

(6) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(7) 57421-03D00-000

LEVIER DE FREIN AVANT NU
LEVER,BRAKE

(8) 57431-05D00-000

VIS DE LEVIER NU
SCREW

(9) 08319-2106A-000

NUT

(10) 57431-14511-000

VIS
BOLT,ADJUST

(11) 08310-0005B-000

NUT

(12) 57318-14502-000

RESSORT
SPRING

(13) 57460-14J02-000

SWITCH ASSY,STOP

(14) 57465-17C00-000

VIS
SCREW

(15) 57341-05D00-0NF

PROTEGE DE MAIN DROITE BLEU
PROTEGE POIGNEE

(15) 57341-05D00-25Y

PROTEGE DE MAIN DROITE JAUNE
COVER,KNUCKLE RH (YELLOW)

(16) 02142-05107-000

--> 02142-0510A
SCREW

(16) 09125-05042-000

--> 02142-0510A
SCREW

(17) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(18) 09160-06130-000

WASHER,6.5X16X1.6
WASHER

(19) 08319-2106A-000

NUT

(20) 37200-14A01-000

COMMUTATEUR CPL.,GUIDON DROITE
SWITCH ASSY,HANDLE,RH

(20) 37200-14D01-000

INTERRUPTOR PUNHO DTO
SWITCH ASSY,HANDLE,RH

(21) 09125-05066-000

VIS 5X25MM, NOIR
SCREW

(22) 09407-12402-000

GUIDE DE CABLE L=120
O RING,D:3.5,ID:61.0

	Référence	Désignation	Qté
# 1	57110-14D00-000 5711014D00000 5711014D00000	POIGNEE DE GAZ DR350S GRIP, THROTTLE	28,36 €
# 2	57100-28B00-000 57100-13601-000 5710028B00000	CARTER DE POIGNEE DE GAZ POIGNEE GAZ	62,40 €
# 3	57122-13600-000 5712213600000 5712213600000	PIECE COULISSANT PIECE, GUIDE	6,35 €
# 4	57129-13601-000 5712913601000 5712913601000	COUVERTURE DE CARTER DE POIGN. COUVRE CULASSE	10,03 €
# 5	02132-04105-000 02122-0410B-000 0213204105000	SCREW (4X10) .SCREW	2,82 €
# 6	02112-05164-000 02112-0516B-000 0211205164000	SCREW. TRUNK BOX SCREW	2,06 €
# 7	57421-03D00-000 5742103D00000 5742103D00000	LEVIER DE FREIN AVANT NU LEVER, BRAKE	19,99 €
# 8	57431-05D00-000 5743105D00000 5743105D00000	VIS DE LEVIER NU SCREW	11,27 €
# 9	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 10	57431-14511-000 5743114511000 5743114511000	VIS BOLT, ADJUST	5,52 €
# 11	08310-12055-000 08310-0005B-000 0831012055000	NUT	3,13 €
# 12	57318-14502-000 5731814502000 5731814502000	RESSORT SPRING	5,50 €
# 13	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP	30,68 €
# 14	57465-17C00-000 5746517C00000 5746517C00000	VIS SCREW	2,62 €
# 15	57341-05D00-0NF 5734105D000NF 5734105D000NF	PROTEGE DE MAIN DROITE BLEU PROTEGE POIGNEE	36,36 €
# 15	57341-05D00-25Y 5734105D0025Y 5734105D0025Y	PROTEGE DE MAIN DROITE JAUNE COVER, KNUCKLE RH (YELLOW)	Non disponible	0,00 €
# 16	02142-05107-000 0214205107000 0214205107000	--> 02142-0510A SCREW	1,31 €
# 16	09125-05042-000 0912505042000 0912505042000	--> 02142-0510A SCREW	Non disponible	0,00 €
# 17	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 18	09160-06042-000 09160-06130-000 0916006042000	WASHER, 6.5X16X1.6 WASHER	2,22 €
# 19	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 20	37200-03D11-000 3720003D11000	COMMUTATEUR CPL., GUIDON DROITE SWITCH ASSY, HANDLE, RH	Non disponible	0,00 €
# 20	37200-14D01-000 3720014D01000 3720014D01000	INTERRUPTOR PUNHO DTO SWITCH ASSY, HANDLE, RH	Non disponible	0,00 €
# 21	09125-05066-000 0912505066000 0912505066000	VIS 5X25MM, NOIR SCREW	1,84 €
# 22	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 O RING, D:3.5, ID:61.0	3,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE LEVIER - COMMODO DROIT (DR350SL/SM,DR350SN/SP/SR E24) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
