GUIDON (MODELE K2) REFER TO FIG.35A(G-14) FOR MODEL K3/K4/K5/K6

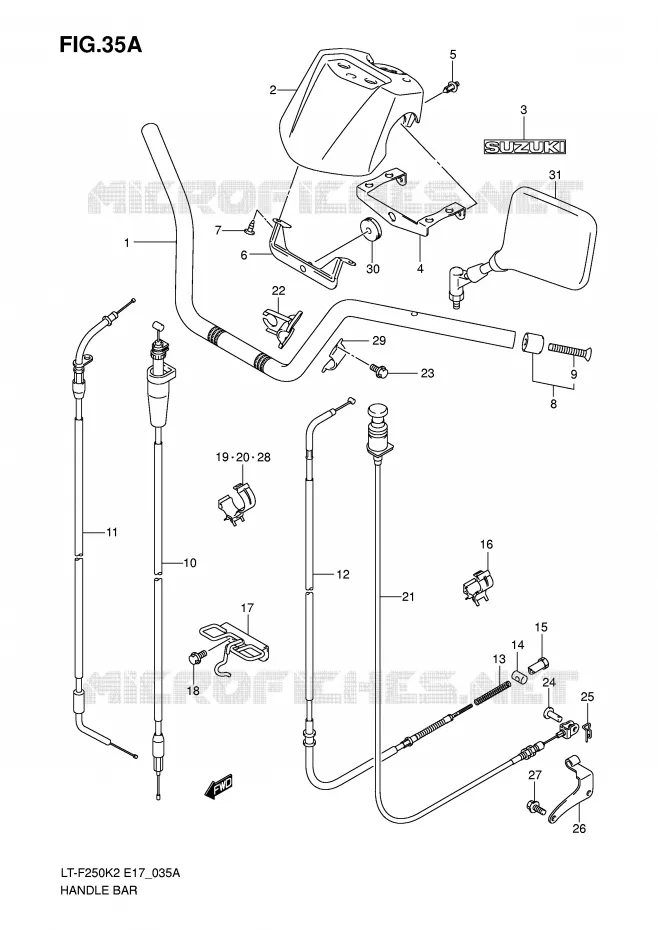

GUIDON (MODELE K3 / K4 / K5 / K6) POUR SUZUKI OZARK 250 2004

ENSEMBLE LEVIERS - POIGNEES (MODELE K2 / K3) REFER TO FIG.36A(H- 3) FOR MODEL K4

(1) 56110-05G30-000

HANDLE BAR

(1) 56111-05G20-000

HANDLE BAR

(1) 56110-05G10-000

HANDLE BAR

(1) 56111-05G00-000

HANDLE BAR

(1) 56111-05G50-000

HANDLE BAR

(2) 56170-05G01-77S

HEAD COVER
COVER, HEAD

(2) 56170-05G11-77S

COVER,STEERING HEAD
COVER, HEAD

(3) 68721-05D00-8YM

EMBLEME LTZ400 K3
EMBLEM

(4) 56411-05G00-000

BRACKET, COVER RH

(5) 09409-06314-5PK

CLIP(BLACK)
CLIP(GRAY)

(6) 56180-05G00-000

BRACKET, HEAD COVER

(7) 03541-0512B-000

SCREW

(8) 56200-05850-000

BALANCER SET
EMBOUT

(9) 02122-0655B-000

SCREW

(10) 58300-05G00-000

CABLE ASSY, THROTTLE

(10) 58300-05G20-000

THROTTLE CABLE ASSY
CABLE ASSY, THROTTLE

(10) 58300-05G10-000

CABLE ASSY, THROTTLE

(11) 58410-05G01-000

CABLE, STARTER

(12) 58810-05G12-000

CABLE,RR BRAKE
CABLE, PARKING BRAKE

(13) 09440-08042-000

SPRING

(14) 09209-13006-000

--- PIECE NEUVE LT (4-ROUE) -- --- PIECE NEUVE LT (4-ROUE) --
PIN 16X10

(15) 09150-06015-000

NUT

(16) 09403-10405-000

CLAMP

(17) 58620-05G00-000

GUIDE, CABLE
AXE

(18) KIT47370-40H00

KIT47370-40H00
BOLT

(19) 09403-08407-000

CLAMP

(20) 09403-20403-000

CLAMP

(21) 58840-05G02-000

CABLE, REVERSE

(22) 58910-05G00-000

BRACKET, REVERSE CABLE
SUPPORT CABLE LTZ400 K3

(23) 01547-0612B-000

BOLT

(24) 09200-06004-000

BOULON L:13
PIN 16X10

(25) 09385-06012-000

GOUPILLE
NUT

(26) 58871-05G00-000

GUIDE, REVERSE

(27) KIT47370-40H00

KIT47370-40H00
BOLT

(28) 09403-20403-000

CLAMP

(29) 58921-05G00-000

BRACKET

(30) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION

(31) 56600-06G30-000

MIRROR ASSY, REAR VIEW LH

	Référence	Désignation	Qté
# 1	56110-05G30-000 5611005G30000 5611005G30000	HANDLE BAR	116,56 €
# 1	56111-05G20-000 5611105G20000 5611105G20000	HANDLE BAR	94,04 €
# 1	56110-05G10-000 5611005G10000 5611005G10000	HANDLE BAR	Non disponible	0,00 €
# 1	56111-05G00-000 5611105G00000 5611105G00000	HANDLE BAR	Non disponible	0,00 €
# 1	56111-05G50-000 5611105G50000 5611105G50000	HANDLE BAR	Non disponible	0,00 €
# 2	56170-05G01-77S 5617005G0177S 5617005G0177S	HEAD COVER COVER, HEAD	48,08 €
# 2	56170-05G11-77S 5617005G1177S 5617005G1177S	COVER, STEERING HEAD COVER, HEAD	Non disponible	0,00 €
# 3	68721-05D00-8YM 6872105D008YM 6872105D008YM	EMBLEME LTZ400 K3 EMBLEM	8,78 €
# 4	56411-05G00-000 5641105G00000 5641105G00000	BRACKET, COVER RH	15,82 €
# 5	09409-06314-5PK 09409063145PK 09409063145PK	CLIP(BLACK) CLIP(GRAY)	3,53 €
# 6	56180-05G00-000 5618005G00000 5618005G00000	BRACKET, HEAD COVER	16,83 €
# 7	03541-05123-000 03541-0512B-000 0354105123000	SCREW	2,26 €
# 8	56200-05850-000 5620005850000 5620005850000	BALANCER SET EMBOUT	Non disponible	0,00 €
# 9	02122-06553-000 02122-0655B-000 0212206553000	SCREW	2,66 €
# 10	58300-05G00-000 5830005G00000 5830005G00000	CABLE ASSY, THROTTLE	36,65 €
# 10	58300-05G10-000 5830005G10000 5830005G10000	CABLE ASSY, THROTTLE	27,44 €
# 10	58300-05G20-000 5830005G20000 5830005G20000	THROTTLE CABLE ASSY CABLE ASSY, THROTTLE	33,14 €
# 11	58410-05G00-000 58410-05G01-000 5841005G00000	CABLE, STARTER	38,16 €
# 12	58810-05G00-000 58810-05G12-000 5881005G00000	CABLE, RR BRAKE CABLE, PARKING BRAKE	66,84 €
# 13	09440-08042-000 0944008042000 0944008042000	SPRING	3,13 €
# 14	09209-13006-000 0920913006000 0920913006000	--- PIECE NEUVE LT (4-ROUE) -- --- PIECE NEUVE LT (4-ROUE) -- PIN 16X10	5,92 €
# 15	09150-06015-000 0915006015000 0915006015000	NUT	4,22 €
# 16	09403-10405-000 0940310405000 0940310405000	CLAMP	2,88 €
# 17	58620-05G00-000 5862005G00000 5862005G00000	GUIDE, CABLE AXE	25,95 €
# 18	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 19	09403-08407-000 0940308407000 0940308407000	CLAMP	2,53 €
# 20	09403-20403-000 0940320403000 0940320403000	CLAMP	3,15 €
# 21	58840-05G01-000 58840-05G02-000 5884005G01000	CABLE, REVERSE	69,52 €
# 22	58910-05G00-000 5891005G00000 5891005G00000	BRACKET, REVERSE CABLE SUPPORT CABLE LTZ400 K3	25,95 €
# 23	01547-06123-000 01547-0612B-000 0154706123000	BOLT	2,73 €
# 24	09200-06004-000 0920006004000 0920006004000	BOULON L:13 PIN 16X10	2,22 €
# 25	09385-06012-000 0938506012000 0938506012000	GOUPILLE NUT	Non disponible	0,00 €
# 26	58871-05G00-000 5887105G00000 5887105G00000	GUIDE, REVERSE	11,94 €
# 27	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 28	09403-20403-000 0940320403000 0940320403000	CLAMP	3,15 €
# 29	58921-05G00-000 5892105G00000 5892105G00000	BRACKET	9,27 €
# 30	09320-08018-000 09320-08513-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION	3,22 €
# 31	56600-06G10-000 56600-06G30-000 5660006G10000	MIRROR ASSY, REAR VIEW LH	78,56 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
