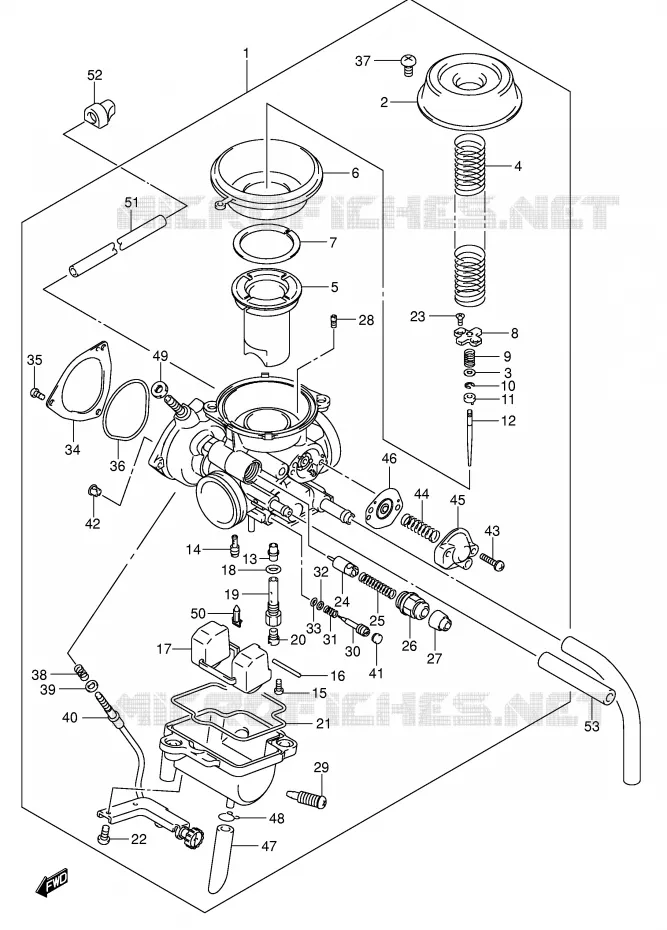

CARBURATEUR POUR SUZUKI OZARK 250 2004

FILTRE A AIR

(1) 13200-05G22-000

CARBURETOR LT-F250/K7
CARBURETOR ASSY

(2) 13502-05F00-000

DIAPHRAGM COVER

(3) 13382-46E00-000

VIS
WASHER

(4) 13503-05G00-000

RESSORT
SPRING

(5) 13500-05F10-000

PISTON VALVE

(6) 13507-05G01-000

DIAPHRAGM

(7) 13504-16E00-000

RING

(8) 13581-05F00-000

SIEGE DE RESSORT
WASHER,THRUST

(9) 13388-20E20-000

SPRING

(10) 13394-17E60-000

ANNEAU E, CARBU R600/750/XF650
E RING

(11) 13574-05F00-000

JOINT
RING

(12) 13383-05G00-000

JET NEEDLE (4DJ24-1)

(13) 09494-00921-000

JET,NEEDLE(P-0M)
GICLEUR LTZ400 K3

(14) 09492-17006-000

GICLEUR RALENTI GR.17.5 TYP 1
JET,PILOT,17.5

(15) 02112-0408B-000

SCREW

(16) 13254-20010-000

AXE DE FLOTTEUR
PIN 16X10

(17) 13240-47E01-000

FLOAT ASSY
FLOTTEUR

(18) 13246-43011-000

O RING

(19) 13342-05G00-000

JET HOLDER

(20) 09491-27014-000

GICLEUR PRINCIP. 2 137.5 AN125
MAIN JET (137.5)

(21) 13251-47E00-000

GASKET,FLOAT BODY
O RING

(22) 13601-05148-XC0

SCREW(5X14)
SCREW

(23) 13603-05F00-000

VIS
SCREW

(24) 13411-05G00-000

PLUNGER ASSY
STARTER

(25) 13417-37200-000

RESSORT DE VALVE DE CHOKE
SPRING

(26) 13418-43410-000

CAPUCHON
GUIDE

(27) 13681-04011-000

CAP,CARBURETOR
CAP

(28) 09493-34003-000

JET,PILOT AIR,170
PILOT JET (170)

(29) 13247-02340-000

PLUG,DRAIN
SCREW

(30) 13279-48F00-000

ADJUSTER RV125
BOLT

(31) 13268-47070-000

RESSORT
SPRING

(32) 13291-29900-000

RONDELLE
WASHER

(33) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(34) 13502-02C10-000

COVER
COUVRE CULASSE

(35) 02112-0406B-000

SCREW

(36) 13673-20B00-000

JOINT LTZ400 K3
O RING

(37) 02112-0508A-000

SCREW

(38) 13268-03110-000

RESSORT
SPRING

(39) 13615-05G00-000

RONDELLE LTZ400 K3
WASHER

(40) 13577-05G00-000

CABLE ADJUSTER ASSY

(41) 13282-05G00-000

CAP

(42) 13579-05G00-000

GUIDE CABLE LTZ400 K3

(43) 13601-04148-000

VIS 4X14MM
SCREW

(44) 13271-13F00-000

SPRING

(45) 13502-10F00-000

COVER ASSY
COUVERCLE

(46) 13480-055A1-000

DIAPHRAGM
DIAPHRAGM ASSY

(47) 13684-38D00-000

HOSE

(48) 13529-98010-000

CLIP
NUT

(49) 13607-98410-000

ECROU LTZ400 K3
NUT

(50) 13370-47E00-000

VALVE ASSY,NEEDLE
POINTEAU

(51) 09355-65001-600

HOSE (6.5X11.5X600)

(52) 13699-05G00-000

CAP, AIR VENT HOSE

(53) 09355-50002-00B

HOSE
TUYAU

	Référence	Désignation	Qté
# 1	13200-05G00-000 13200-05G22-000 1320005G00000	CARBURETOR LT-F250/K7 CARBURETOR ASSY	682,14 €
# 2	13502-05F00-000 1350205F00000 1350205F00000	DIAPHRAGM COVER	24,80 €
# 3	13382-46E00-000 1338246E00000 1338246E00000	VIS WASHER	5,97 €
# 4	13503-05G00-000 1350305G00000 1350305G00000	RESSORT SPRING	11,65 €
# 5	13500-05F10-000 1350005F10000 1350005F10000	PISTON VALVE	64,84 €
# 6	13507-05G00-000 13507-05G01-000 1350705G00000	DIAPHRAGM	34,25 €
# 7	13504-16E00-000 1350416E00000 1350416E00000	RING	7,92 €
# 8	13581-05F00-000 1358105F00000 1358105F00000	SIEGE DE RESSORT WASHER, THRUST	6,54 €
# 9	13388-20E20-000 1338820E20000 1338820E20000	SPRING	4,88 €
# 10	13394-17E60-000 1339417E60000 1339417E60000	ANNEAU E, CARBU R600/750/XF650 E RING	2,57 €
# 11	13574-05F00-000 1357405F00000 1357405F00000	JOINT RING	5,86 €
# 12	13383-05G00-000 1338305G00000 1338305G00000	JET NEEDLE (4DJ24-1)	16,64 €
# 13	09494-00921-000 0949400921000 0949400921000	JET, NEEDLE(P-0M) GICLEUR LTZ400 K3	36,63 €
# 14	09492-17006-000 0949217006000 0949217006000	GICLEUR RALENTI GR.17.5 TYP 1 JET, PILOT, 17.5	9,76 €
# 15	02112-04083-000 02112-0408B-000 0211204083000	SCREW	2,11 €
# 16	13254-20010-000 1325420010000 1325420010000	AXE DE FLOTTEUR PIN 16X10	5,39 €
# 17	13240-47E00-000 13240-47E01-000 1324047E00000	FLOAT ASSY FLOTTEUR	23,63 €
# 18	13246-43010-000 13246-43011-000 1324643010000	O RING	7,61 €
# 19	13342-05G00-000 1334205G00000 1334205G00000	JET HOLDER	19,88 €
# 20	09491-27014-000 0949127014000 0949127014000	GICLEUR PRINCIP. 2 137.5 AN125 MAIN JET (137.5)	10,74 €
# 21	13251-47E00-000 1325147E00000 1325147E00000	GASKET, FLOAT BODY O RING	8,30 €
# 22	13601-05148-000 13601-05148-XC0 1360105148000	SCREW(5X14) SCREW	4,66 €
# 23	13603-05F00-000 1360305F00000 1360305F00000	VIS SCREW	3,50 €
# 24	13411-05G00-000 1341105G00000 1341105G00000	PLUNGER ASSY STARTER	23,56 €
# 25	13417-37200-000 1341737200000 1341737200000	RESSORT DE VALVE DE CHOKE SPRING	5,50 €
# 26	13418-43410-000 1341843410000 1341843410000	CAPUCHON GUIDE	7,52 €
# 27	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 28	09493-34003-000 0949334003000 0949334003000	JET, PILOT AIR, 170 PILOT JET (170)	12,87 €
# 29	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW	6,88 €
# 30	13279-48F00-000 1327948F00000 1327948F00000	ADJUSTER RV125 BOLT	10,67 €
# 31	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 32	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 33	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 34	13502-02C10-000 1350202C10000 1350202C10000	COVER COUVRE CULASSE	13,95 €
# 35	02112-04063-000 02112-0406B-000 0211204063000	SCREW	2,09 €
# 36	13673-20B00-000 1367320B00000 1367320B00000	JOINT LTZ400 K3 O RING	9,47 €
# 37	02112-05087-000 02112-0508A-000 0211205087000	SCREW	2,00 €
# 38	13268-03110-000 1326803110000 1326803110000	RESSORT SPRING	7,74 €
# 39	13615-05G00-000 1361505G00000 1361505G00000	RONDELLE LTZ400 K3 WASHER	4,04 €
# 40	13577-05G00-000 1357705G00000 1357705G00000	CABLE ADJUSTER ASSY	66,86 €
# 41	13282-05G00-000 1328205G00000 1328205G00000	CAP	6,79 €
# 42	13579-05G00-000 1357905G00000 1357905G00000	GUIDE CABLE LTZ400 K3	9,58 €
# 43	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €
# 44	13271-13F00-000 1327113F00000 1327113F00000	SPRING	6,50 €
# 45	13502-10F00-000 1350210F00000 1350210F00000	COVER ASSY COUVERCLE	26,84 €
# 46	13480-055A0-000 13480-055A1-000 13480055A0000	DIAPHRAGM DIAPHRAGM ASSY	23,29 €
# 47	13684-38D00-000 1368438D00000 1368438D00000	HOSE	5,54 €
# 48	13529-98010-000 1352998010000 1352998010000	CLIP NUT	3,79 €
# 49	13607-98410-000 1360798410000 1360798410000	ECROU LTZ400 K3 NUT	7,19 €
# 50	13370-47E00-000 1337047E00000 1337047E00000	VALVE ASSY, NEEDLE POINTEAU	48,07 €
# 51	09354-65113-600 09355-65001-600 0935465113600	HOSE (6.5X11.5X600)	16,59 €
# 52	13699-05G00-000 1369905G00000 1369905G00000	CAP, AIR VENT HOSE	9,67 €
# 53	09355-50105-600 09355-50002-00B 0935550105600	HOSE TUYAU	36,71 €
