Cylindrée

Modèle

Année

Finition

Catalogue pièces

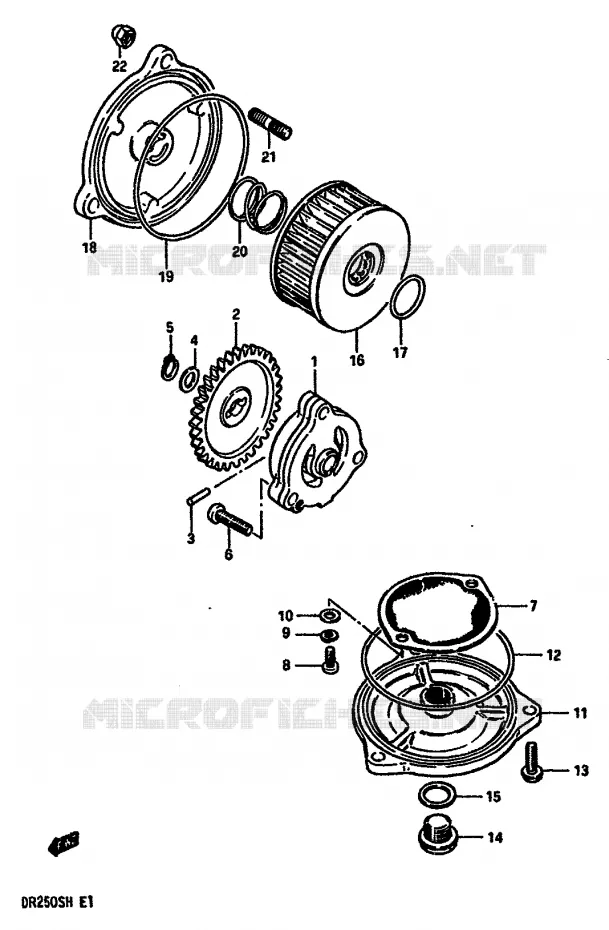

Vue éclatée

SILENCIEUX

POMPE A HUILE POUR SUZUKI DR 250 1986

EMBRAYAGE

(1) 16400-38200-000

POMPE A HUILE COMPLET
PUMP ASSY,ENGINE OIL

(2) 16331-38200-000

PIGNON ENTRAINEMENT DU POMPE
GEAR,DRIVEN (NT:33)

(3) 09261-04009-000

BOULON 4X15.8
PIN 16X10

(4) 08221-10185-000

RONDELLE
WASHER

(5) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(6) 02112-0625A-000

SCREW

(7) 16520-37400-000

CRIBLE D'HUILE
STRAINER,ENGINE OIL

(8) 02112-0512A-000

SCREW
SCREW M5X.08X12

(9) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER

(10) 08322-0105B-000

WASHER
RONDELLE *

(11) 16523-38200-000

COUVERCLE CRIBLE D'HUILE
CAP,OIL STRAINER

(12) 09280-82001-000

JOINT TORIQUE D:2, ID:82
O RING

(13) 01547-06207-000

VIS 6X20MM CHROMEE
BOLT

(14) 09247-14002-000

PLUG
FICHES

(15) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(16) 16510-38240-000

FILTRE D'HUILE
FILTER,ENGINE OIL

(17) 09280-16005-000

JOINT TORIQUE D: 2.4, ID: 15.8
O RING

(18) 16512-14D00-000

COUVERCLE FILTRE A HUILE ARG.
DISCONTINUED

(19) 09280-72001-000

JOINT TORIQUE D: 2.4, ID: 73.0
O RING

(20) 09440-21004-000

RESSORT
SPRING

(21) 09108-06128-000

GOUJON
BOLT,STUD

(22) 08313-11065-000

NUT
NUT, CENTER

	Référence	Désignation	Qté
# 1	16400-38200-000 1640038200000 1640038200000	POMPE A HUILE COMPLET PUMP ASSY, ENGINE OIL	141,49 €
# 2	16331-38200-000 1633138200000 1633138200000	PIGNON ENTRAINEMENT DU POMPE GEAR, DRIVEN (NT:33)	32,45 €
# 3	09261-04009-000 0926104009000 0926104009000	BOULON 4X15.8 PIN 16X10	1,75 €
# 4	08221-10185-000 0822110185000 0822110185000	RONDELLE WASHER	1,97 €
# 5	08331-31109-000 0833131109000 0833131109000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 6	02112-06256-000 02112-0625A-000 0211206256000	SCREW	2,26 €
# 7	16520-37400-000 1652037400000 1652037400000	CRIBLE D'HUILE STRAINER, ENGINE OIL	9,09 €
# 8	02112-05126-000 0211205126000	SCREW SCREW M5X.08X12	Non disponible	0,00 €
# 9	08321-21056-000 08321-0105A-000 0832121056000	WASHER, LOCK .LOCK WASHER	2,42 €
# 10	08322-21056-000 08322-0105B-000 0832221056000	WASHER RONDELLE *	3,06 €
# 11	16523-38200-000 1652338200000 1652338200000	COUVERCLE CRIBLE D'HUILE CAP, OIL STRAINER	27,66 €
# 12	09280-82001-000 0928082001000 0928082001000	JOINT TORIQUE D:2, ID:82 O RING	6,32 €
# 13	01547-06208-000 01547-06207-000 0154706208000	VIS 6X20MM CHROMEE BOLT	2,68 €
# 14	09247-14001-000 09247-14002-000 0924714001000	PLUG FICHES	5,23 €
# 15	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 16	16510-38240-000 1651038240000 1651038240000	FILTRE D'HUILE FILTER, ENGINE OIL	8,87 €
# 17	09280-16005-000 0928016005000 0928016005000	JOINT TORIQUE D: 2.4, ID: 15.8 O RING	3,06 €
# 18	16512-38200-000 16512-14D00-000 1651238200000	COUVERCLE FILTRE A HUILE ARG. DISCONTINUED	27,24 €
# 19	09280-72001-000 0928072001000 0928072001000	JOINT TORIQUE D: 2.4, ID: 73.0 O RING	5,12 €
# 20	09440-21004-000 0944021004000 0944021004000	RESSORT SPRING	3,33 €
# 21	01421-06128-000 09108-06128-000 0142106128000	GOUJON BOLT, STUD	2,24 €
# 22	08313-11065-000 0831311065000 0831311065000	NUT NUT, CENTER	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
