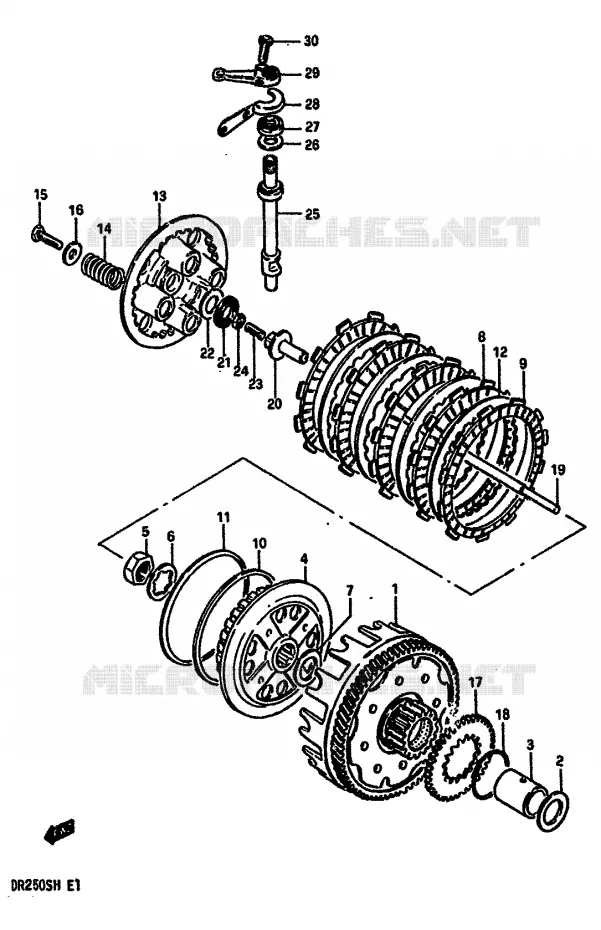

Vue éclatée

POMPE A HUILE

EMBRAYAGE POUR SUZUKI DR 250 1986

TRANSMISSION

(1) 21200-38201-000

GEAR ASSY,PRIMARY DR
DISCONTINUED

(2) 08211-22363-000

WASHER,THRUST
WASHER

(3) 09180-22024-000

SPACER 22X28X37.5
RONDELLE

(4) 21411-38201-000

CLUTCH SLEEVE HUB
DISCONTINUED

(5) 09140-22005-000

ECROU 22MM
NUT

(6) 09167-22010-000

WASHER,LOCK
LOCK WASHER

(7) 08211-22363-000

WASHER,THRUST
WASHER

(8) 21441-37430-000

PLATE,CLUTCH DRIVE
PLATE,DRIVE (ID:116)

(9) 21442-37401-000

DISQUE EMBRAYAGE LS/VS/VX/VZ
DISCONTINUED

(10) 21471-37400-000

ANNEAU D'EMBRAYAGE T=1.4
SEAT,WAVE WASHER (T:1.4)

(11) 09164-00004-000

RONDELLE ELASTIQUE
WASHER,WAVE

(12) 21451-14A00-000

DISQUE D'EMBRAYAGE METAL T:1.4
PLATE, CLUTCH DRIVEN (T:1.6)

(13) 21462-27A00-000

PLATEAU PRESSION D'EMBRAYAGE
DISK,PRESSURE

(14) 09440-20013-000

RESSORT
DISCONTINUED

(15) 01500-0616A-000

BOLT
BOLT, CENTER

(16) 09160-06066-000

RONDELLE 6.5X20X1.6
.WASHER (6.5*20*1.6)

(17) 16321-38210-000

GEAR. ENGINE OIL PUMP DRIVE (N
GEAR,OIL PUMP DRIVE (NT:38)

(18) 09380-50001-000

CIRCLIP

(19) 23110-38201-000

TIGE POUSSOIR D'EMBRAYAGE
ROD,PUSH

(20) 23121-38201-000

PIECE,CLUTCH PUSH
PIECE

(21) 09263-15003-000

ROULEMENT A AIGUILLE 15X28X2
THRUST BEARING

(22) 09160-15045-000

RONDELLE 15,5X28X1
WASHER (15X20X1)

(23) 09134-06010-000

VIS 6X25MM
SCREW

(24) 08310-00067-000

ECROU 6MM
ECROU *

(25) 23122-38200-000

ARBRE DE DEBRAYAGE
CAM SHAFT

(26) 09160-14054-000

WASHER,14.5X22X1.0

(27) 09283-12015-000

SEAL,OIL 12X22X9
OIL SEAL

(28) 23117-38300-000

PLATE,OIL SEAL

(29) 23271-45400-000

LEVIER D'EMBRAYAGE, MOTEUR
ARM,RELEASE

(30) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

	Référence	Désignation	Qté
# 1	21200-38200-000 21200-38201-000 2120038200000	GEAR ASSY, PRIMARY DR DISCONTINUED	271,79 €
# 2	08211-22363-000 0821122363000 0821122363000	WASHER, THRUST WASHER	3,26 €
# 3	09180-22024-000 0918022024000 0918022024000	SPACER 22X28X37.5 RONDELLE	14,26 €
# 4	21411-38200-000 21411-38201-000 2141138200000	CLUTCH SLEEVE HUB DISCONTINUED	94,10 €
# 5	09140-22005-000 0914022005000 0914022005000	ECROU 22MM NUT	3,62 €
# 6	09167-22010-000 0916722010000 0916722010000	WASHER, LOCK LOCK WASHER	4,84 €
# 7	08211-22363-000 0821122363000 0821122363000	WASHER, THRUST WASHER	3,26 €
# 8	21441-37400-000 21441-37430-000 2144137400000	PLATE, CLUTCH DRIVE PLATE, DRIVE (ID:116)	22,69 €
# 9	21442-37400-000 21442-37401-000 2144237400000	DISQUE EMBRAYAGE LS/VS/VX/VZ DISCONTINUED	14,78 €
# 10	21471-37400-000 2147137400000 2147137400000	ANNEAU D'EMBRAYAGE T=1.4 SEAT, WAVE WASHER (T:1.4)	11,34 €
# 11	09164-00004-000 0916400004000 0916400004000	RONDELLE ELASTIQUE WASHER, WAVE	10,12 €
# 12	21451-37400-000 21451-14A00-000 2145137400000	DISQUE D'EMBRAYAGE METAL T:1.4 PLATE, CLUTCH DRIVEN (T:1.6)	9,14 €
# 13	21462-38200-000 21462-27A00-000 2146238200000	PLATEAU PRESSION D'EMBRAYAGE DISK, PRESSURE	51,09 €
# 14	09440-20010-000 09440-20013-000 0944020010000	RESSORT DISCONTINUED	5,37 €
# 15	01107-06166-000 01500-0616A-000 0110706166000	BOLT BOLT, CENTER	1,95 €
# 16	09160-06020-000 09160-06066-000 0916006020000	RONDELLE 6.5X20X1.6 .WASHER (6.5201.6)	2,62 €
# 17	16321-38200-000 16321-38210-000 1632138200000	GEAR. ENGINE OIL PUMP DRIVE (N GEAR, OIL PUMP DRIVE (NT:38)	34,30 €
# 18	09380-50001-000 0938050001000 0938050001000	CIRCLIP	2,22 €
# 19	23110-38201-000 2311038201000 2311038201000	TIGE POUSSOIR D'EMBRAYAGE ROD, PUSH	15,64 €
# 20	23121-38200-000 23121-38201-000 2312138200000	PIECE, CLUTCH PUSH PIECE	19,37 €
# 21	09263-15003-000 0926315003000 0926315003000	ROULEMENT A AIGUILLE 15X28X2 THRUST BEARING	9,98 €
# 22	09160-15015-000 09160-15045-000 0916015015000	RONDELLE 15, 5X28X1 WASHER (15X20X1)	4,50 €
# 23	09134-06010-000 0913406010000 0913406010000	VIS 6X25MM SCREW	3,44 €
# 24	08310-22067-000 08310-00067-000 0831022067000	ECROU 6MM ECROU *	2,40 €
# 25	23122-38200-000 2312238200000 2312238200000	ARBRE DE DEBRAYAGE CAM SHAFT	58,36 €
# 26	09160-14003-000 09160-14054-000 0916014003000	WASHER, 14.5X22X1.0	2,17 €
# 27	09285-12002-000 0928512002000	SEAL, OIL 12X22X9 OIL SEAL	Non disponible	0,00 €
# 28	23117-38300-000 2311738300000 2311738300000	PLATE, OIL SEAL	Non disponible	0,00 €
# 29	23271-45400-000 2327145400000 2327145400000	LEVIER D'EMBRAYAGE, MOTEUR ARM, RELEASE	Non disponible	0,00 €
# 30	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
