PARTIE ELECTRIQUE

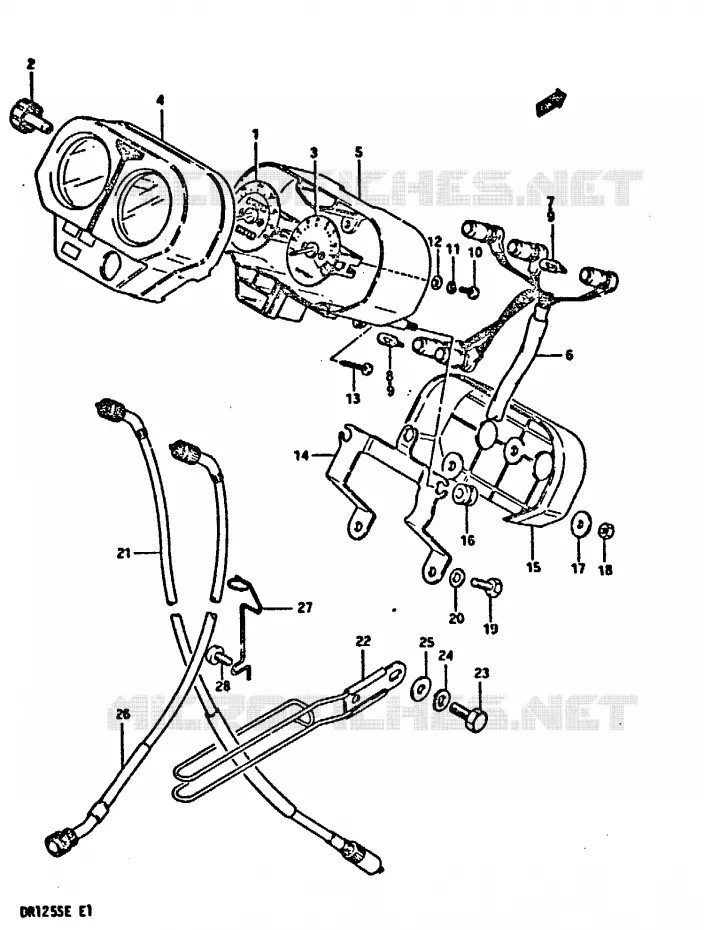

COMPTEUR POUR SUZUKI DR 125 1984

PHARE (E1, E2, E6, E24) REFER TO FIG. 23 (D-9) FOR E4, E15, E18, E21

(1) 34120-38200-000

COMPTEUR KILOMETR.DR125S/DR250
COMPTEUR

(1) 34120-05240-000

SPEEDOMETER (KILE/KILO)

(2) 34980-38200-000

BOUTON

(3) 34220-48740-000

COMPTE-TOURS TS125ER-Z
TACHOMETER

(4) 34151-38200-000

COUVERCLE D'INSTRUMENTS
HOOD, METER

(5) 34111-38200-000

CARTER D'INSTRUMENTS
CASE

(6) 34173-38200-000

PORTE D'AMPOULES
FAISCEAU

(7) 09471-06052-000

BULB
BULB 6V1.7W

(8) 09471-06053-000

AMPOULE 6V 3W CULOT EN VERRE
BULB 6V3W

(9) 09471-12082-000

BULB (12V, 3.4W)

(10) 02112-04107-000

.SCREW

(11) 08321-0104A-000

WASHER,LOCK
RONDELLE *

(12) 08322-01047-000

WASHER
LOCK WASHER

(13) 03111-0416A-000

SCREW

(14) 34950-05200-000

SUPPORT COMPTEUR/COMPTE-TOUR
BRACKET

(15) 34152-38200-000

COUVERCLE D'INSTRUMENT
COUVRE CULASSE

(16) 34189-38200-000

CAOUTCHOUC
CUSHION

(17) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(18) 08310-00057-000

ECROU 5MM
5MM NUT

(19) 01500-06127-000

BOLT
BOLT, FRONT

(20) 08322-0106A-000

WASHER
RONDELLE *

(21) 34910-48511-000

CABLE ASSY SPEEDOMETER
CABLE

(22) 34930-05203-000

GUIDE
DISCONTINUED

(23) 01500-08127-000

BOLT
.BOLT, DRAIN

(24) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(25) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(26) 34940-05312-000

CABLE ASSY,TACHOMETER
CABLE

(26) 34940-38211-000

CABLE COMPTE-TOUR COMPLET
CABLE

(27) 34948-05201-000

GUIDE DE CABLE
DISCONTINUED

(28) 02152-06127-000

VIS 6X12MM
DISCONTINUED

	Référence	Désignation	Qté
# 1	34120-05210-000 3412005210000	COMPTEUR KILOMETR.DR125S/DR250 COMPTEUR	Non disponible	0,00 €
# 1	34120-05240-000 3412005240000 3412005240000	SPEEDOMETER (KILE/KILO)	Non disponible	0,00 €
# 2	34980-38200-000 3498038200000 3498038200000	BOUTON	5,80 €
# 3	34220-05200-000 3422005200000	COMPTE-TOURS TS125ER-Z TACHOMETER	Non disponible	0,00 €
# 4	34151-38200-000 3415138200000 3415138200000	COUVERCLE D'INSTRUMENTS HOOD, METER	Non disponible	0,00 €
# 5	34111-38200-000 3411138200000 3411138200000	CARTER D'INSTRUMENTS CASE	Non disponible	0,00 €
# 6	34173-38200-000 3417338200000 3417338200000	PORTE D'AMPOULES FAISCEAU	Non disponible	0,00 €
# 7	09471-06052-000 09471-06052-000 0947106052000	BULB BULB 6V1.7W	4,08 €
# 8	09471-06053-000 0947106053000 0947106053000	AMPOULE 6V 3W CULOT EN VERRE BULB 6V3W	4,08 €
# 9	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 10	02112-04108-000 02112-04107-000 0211204108000	.SCREW	1,80 €
# 11	08321-21048-000 08321-0104A-000 0832121048000	WASHER, LOCK RONDELLE *	2,42 €
# 12	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,46 €
# 13	09132-04005-000 0913204005000	SCREW	Non disponible	0,00 €
# 14	34950-05200-000 3495005200000 3495005200000	SUPPORT COMPTEUR/COMPTE-TOUR BRACKET	Non disponible	0,00 €
# 15	34152-38200-000 3415238200000 3415238200000	COUVERCLE D'INSTRUMENT COUVRE CULASSE	Non disponible	0,00 €
# 16	34189-38200-000 3418938200000 3418938200000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 17	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 18	08310-22058-000 08310-00057-000 0831022058000	ECROU 5MM 5MM NUT	2,46 €
# 19	01107-06128-000 01500-06127-000 0110706128000	BOLT BOLT, FRONT	2,62 €
# 20	08322-21068-000 0832221068000	WASHER RONDELLE *	Non disponible	0,00 €
# 21	34910-05210-000 34910-48511-000 3491005210000	CABLE ASSY SPEEDOMETER CABLE	87,98 €
# 22	34930-05200-000 34930-05203-000 3493005200000	GUIDE DISCONTINUED	14,20 €
# 23	01107-08128-000 01500-08127-000 0110708128000	BOLT .BOLT, DRAIN	2,82 €
# 24	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 25	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 26	34940-44111-000 34940-05312-000 3494044111000	CABLE ASSY, TACHOMETER CABLE	68,95 €
# 26	34940-38211-000 3494038211000 3494038211000	CABLE COMPTE-TOUR COMPLET CABLE	Non disponible	0,00 €
# 27	34948-05210-000 3494805210000	GUIDE DE CABLE DISCONTINUED	Non disponible	0,00 €
# 28	02152-06128-000 0215206128000	VIS 6X12MM DISCONTINUED	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki DR 125 de DR. Nous restons à votre disposition pour toute question.
