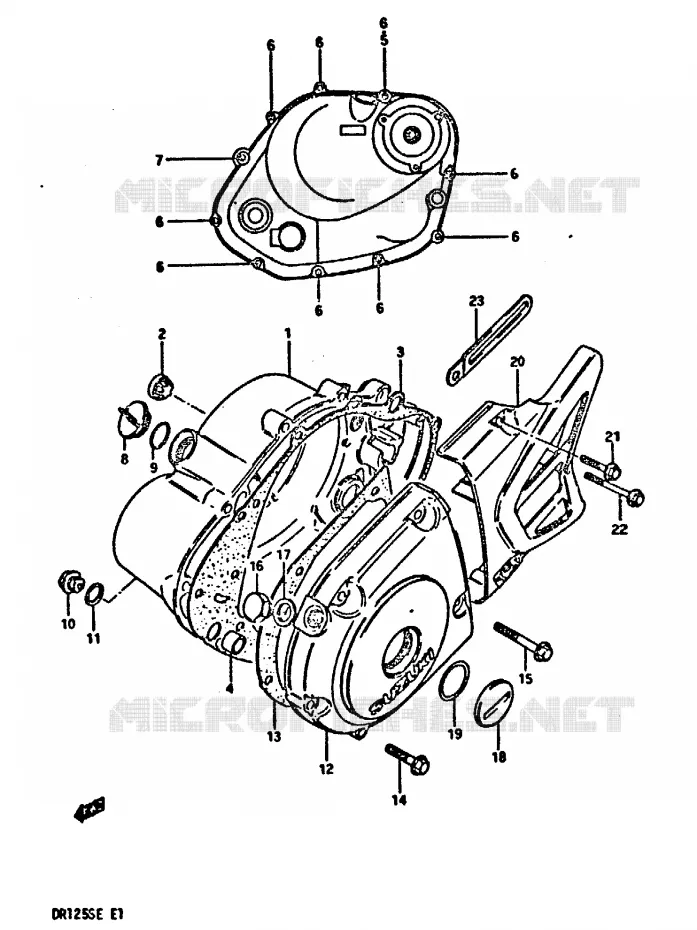

Vue éclatée

CARTER

CARTER POUR SUZUKI DR 125 1984

VILEBREQUIN

(1) 11340-05211-000

COUVERCLE D'EMBRAYAGE
DISCONTINUED

(2) 11971-45010-000

VERRE D'HUILE
LENS, OIL LEVEL

(3) 11482-05211-000

JOINT COUVERCLE D'EMBRAYAGE
DISCONTINUED

(4) 04211-13189-000

DOUILLE 10.4X13X18
.CRANKCASE DOWEL PIN

(5) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
.GASKET, OIL GALLERY PLUG

(6) 01547-06307-000

VIS 6X30MM CHROMEE
.BOLT (6X30)

(7) 01547-0645B-000

BOLT
BOLT (6X45)

(8) 09200-20811-000

PLUG SET
DISCONTINUED

(9) 09260-17003-000

O RING

(10) 09247-14015-000

BOUCHON DE VIDANGE
PLUG, OIL CHECK

(11) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(12) 11351-05260-000

COUVERCLE D'ALLUMAGE DR125SH
DISCONTINUED

(13) 11483-05210-000

JOINT CARTER D'ALTERNATEUR
DISCONTINUED

(14) 01547-06307-000

VIS 6X30MM CHROMEE
.BOLT (6X30)

(15) 01547-0640B-000

BOLT. REAR
.BOLT (6X40)

(16) 09247-12103-000

BOUCHON DE VIDANGE
PLUG, T.D.C

(17) 09168-12002-000

BAGUE DE JOINT 12.1X16.2X3.7
WASHER

(18) 09259-26002-XC0

PLUG
SCREW

(19) 09280-22008-000

JOINT TORIQUE 3.1X22.7
O RING

(20) 11361-05210-000

COUVERCLE DE PIGNON DR125S-D
DISCONTINUED

(21) 01547-05253-000

BOLT
DISCONTINUED

(22) 01547-05455-000

BOLT 5X45
BOLT

(23) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, BREATHER HOSE (L:80)

	Référence	Désignation	Qté
# 1	11340-05211-000 1134005211000 1134005211000	COUVERCLE D'EMBRAYAGE DISCONTINUED	Non disponible	0,00 €
# 2	11971-45010-000 1197145010000 1197145010000	VERRE D'HUILE LENS, OIL LEVEL	15,02 €
# 3	11482-05200-000 11482-05211-000 1148205200000	JOINT COUVERCLE D'EMBRAYAGE DISCONTINUED	16,95 €
# 4	09206-13001-000 04211-13189-000 0920613001000	DOUILLE 10.4X13X18 .CRANKCASE DOWEL PIN	2,71 €
# 5	09168-06015-000 09168-06023-000 0916806015000	BAGUE DE JOINT 5.8X13X1.2 .GASKET, OIL GALLERY PLUG	2,53 €
# 6	01547-06304-000 01547-06307-000 0154706304000	VIS 6X30MM CHROMEE .BOLT (6X30)	2,73 €
# 7	01547-06454-000 01547-0645B-000 0154706454000	BOLT BOLT (6X45)	3,13 €
# 8	09259-20006-000 09200-20811-000 0925920006000	PLUG SET DISCONTINUED	5,79 €
# 9	09260-17003-000 0926017003000 0926017003000	O RING	Non disponible	0,00 €
# 10	09247-14015-000 0924714015000 0924714015000	BOUCHON DE VIDANGE PLUG, OIL CHECK	4,35 €
# 11	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 12	11351-05210-000 1135105210000	COUVERCLE D'ALLUMAGE DR125SH DISCONTINUED	Non disponible	0,00 €
# 13	11483-05200-000 11483-05210-000 1148305200000	JOINT CARTER D'ALTERNATEUR DISCONTINUED	10,78 €
# 14	01547-06304-000 01547-06307-000 0154706304000	VIS 6X30MM CHROMEE .BOLT (6X30)	2,73 €
# 15	01547-06404-000 01547-0640B-000 0154706404000	BOLT. REAR .BOLT (6X40)	3,13 €
# 16	09247-12103-000 0924712103000 0924712103000	BOUCHON DE VIDANGE PLUG, T.D.C	3,13 €
# 17	09168-12002-000 0916812002000 0916812002000	BAGUE DE JOINT 12.1X16.2X3.7 WASHER	2,02 €
# 18	09259-26002-000 09259-26002-XC0 0925926002000	PLUG SCREW	21,67 €
# 19	09280-22008-000 0928022008000 0928022008000	JOINT TORIQUE 3.1X22.7 O RING	2,11 €
# 20	11361-05210-000 1136105210000 1136105210000	COUVERCLE DE PIGNON DR125S-D DISCONTINUED	Non disponible	0,00 €
# 21	01547-05255-000 0154705255000	BOLT DISCONTINUED	Non disponible	0,00 €
# 22	01547-05455-000 0154705455000 0154705455000	BOLT 5X45 BOLT	Non disponible	0,00 €
# 23	09404-06415-000 09404-06036-000 0940406415000	CLAMP (L80 T:1.0) CLAMP, BREATHER HOSE (L:80)	2,93 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki DR 125 de DR. Nous restons à votre disposition pour toute question.
