COMPTEUR (MODELE P / R) REFER TO FIG.27A(F-6) FOR MODEL S/T/V/W

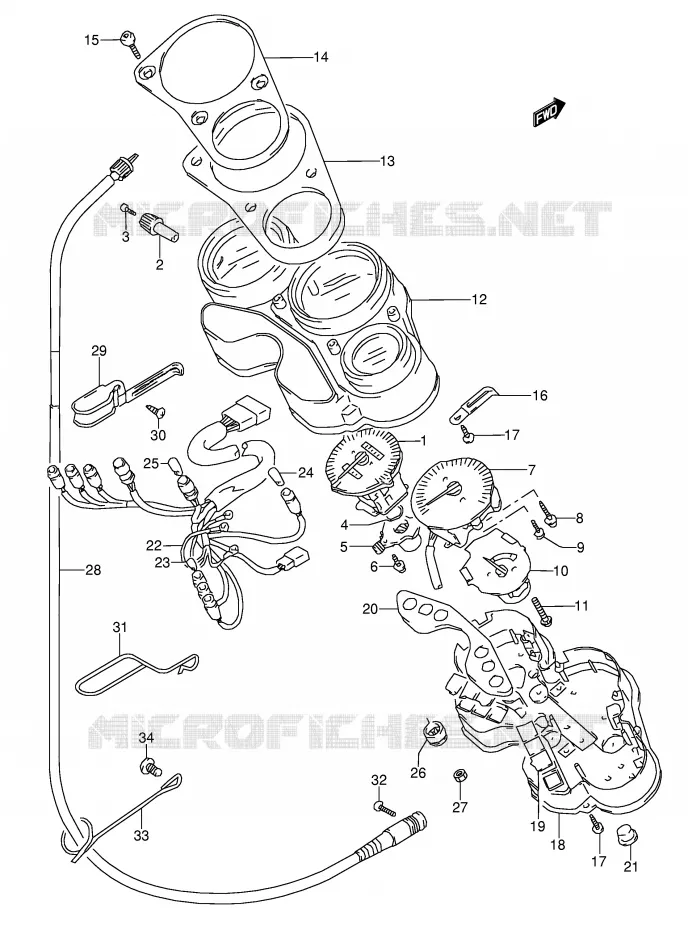

COMPTEUR (MODELE S / T / V / W) POUR SUZUKI GSX-R 1100 1995

PHARE (MODELE P / R) REFER TO FIG.28A(F-8) FOR MODEL S/T/V/W

(1) 34120-46E11-000

COMPTEUR KILOMETR. GSX-R1100W
COMPTEUR

(2) 34124-17E00-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(3) 09139-02003-000

SCREW
SCREW (2X6)

(4) 34132-17E00-000

JOINT TORIQUE
O RING

(5) 34131-19B00-000

TRANSMISSION RENVOIE, COMPTEUR
BOITIER DE PIGNON

(6) 02112-7410B-000

SCREW (4X10)
SCREW

(7) 34220-46E11-000

COMPTE-TOURS GSX-R1100W
TACHOMETER

(8) 34249-17E00-000

VIS 4X22
VIS

(9) 34149-19D00-000

VIS 3X10MM
SCREW,M3X10

(10) 34420-17E00-000

INDICATEUR TEMPERATURE D'EAU
THERMOMETRE

(11) 34383-09400-000

VIS 3X22MM
SCREW (3X22)

(12) 34150-17E30-000

CARTER D'INSTRUMENTS R750/1100
BOITIER

(13) 34961-17E01-000

PLAQUE AMORTI D'INTRUMENTS
CUSHION

(14) 34960-46E10-000

COUVERTURE D'INSTRUM. R-1100W
PANEL, METER

(15) 34186-17E00-000

VIS
SCREW

(16) 09404-06039-000

CLAMP
COLLIER

(17) 03541-0416A-000

SCREW

(17) 03541-0416A-000

SCREW

(17) 03541-0416A-000

SCREW
SCREW

(17) 03541-0416A-000

SCREW
SCREW

(18) 34111-46E10-000

CARTER D'INSTRUMENTS R-1100W
BOITIER

(19) 36300-46820-000

JEU DE VERRES D'INSTRUM.R1100W
CABOCHON

(20) 36386-17E00-000

PLAQUE SUPPORT
PANEL

(21) 34198-17E00-000

CAPUCHON
CAP

(22) 34170-46E30-000

PORTE-AMPOULES AVEC FILS,INSTR
FAISCEAU

(23) 09471-12085-000

AMPOULE 12V3W CULOT EN VERRE
BULB (12V,3W)

(24) 09471-12108-000

BULB,12V1.7W
BULT (12V,1.7W)

(25) 09471-12077-000

BULB (12V,1.7W)

(26) 34955-17E00-000

SILENTBLOC
DAMPER

(27) 09159-06076-000

ECROU 6MM
NUT

(28) 34910-24D11-000

CABLE ASSY, SPEEDOMETER

(29) 34938-46E10-000

GUIDE,METER CABLE NO.1
GUIDE

(30) 03541-0508B-000

SCREW

(31) 34938-17E3V-000

GUIDE,METER CABLE NO.2
COLLIER

(32) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(33) 34939-45000-000

GUIDE DE CABLE
COLLIER

(34) 02142-0610B-000

SCREW

	Référence	Désignation	Qté
# 1	34120-46E11-000 3412046E11000 3412046E11000	COMPTEUR KILOMETR. GSX-R1100W COMPTEUR	Non disponible	0,00 €
# 2	34124-17E00-000 3412417E00000 3412417E00000	BOUTON COMPTEUR JOURNALIER BOUTON	Non disponible	0,00 €
# 3	09139-02003-000 0913902003000 0913902003000	SCREW SCREW (2X6)	2,09 €
# 4	34132-17E00-000 3413217E00000 3413217E00000	JOINT TORIQUE O RING	4,11 €
# 5	34131-19B00-000 3413119B00000 3413119B00000	TRANSMISSION RENVOIE, COMPTEUR BOITIER DE PIGNON	107,51 €
# 6	02112-74103-000 02112-7410B-000 0211274103000	SCREW (4X10) SCREW	2,33 €
# 7	34220-46E11-000 3422046E11000 3422046E11000	COMPTE-TOURS GSX-R1100W TACHOMETER	Non disponible	0,00 €
# 8	34249-17E00-000 3424917E00000 3424917E00000	VIS 4X22 VIS	Non disponible	0,00 €
# 9	34149-19D00-000 3414919D00000 3414919D00000	VIS 3X10MM SCREW, M3X10	2,32 €
# 10	34420-17E00-000 3442017E00000 3442017E00000	INDICATEUR TEMPERATURE D'EAU THERMOMETRE	Non disponible	0,00 €
# 11	34383-09400-000 3438309400000 3438309400000	VIS 3X22MM SCREW (3X22)	3,14 €
# 12	34150-17E30-000 3415017E30000 3415017E30000	CARTER D'INSTRUMENTS R750/1100 BOITIER	66,64 €
# 13	34961-17E01-000 3496117E01000 3496117E01000	PLAQUE AMORTI D'INTRUMENTS CUSHION	Non disponible	0,00 €
# 14	34960-46E10-000 3496046E10000 3496046E10000	COUVERTURE D'INSTRUM. R-1100W PANEL, METER	135,23 €
# 15	34186-17E00-000 3418617E00000 3418617E00000	VIS SCREW	9,85 €
# 16	09404-06429-000 09404-06039-000 0940406429000	CLAMP COLLIER	2,86 €
# 17	03541-04163-000 03541-0416A-000 0354104163000	SCREW	1,84 €
# 18	34111-46E10-000 3411146E10000 3411146E10000	CARTER D'INSTRUMENTS R-1100W BOITIER	103,49 €
# 19	36300-46820-000 3630046820000 3630046820000	JEU DE VERRES D'INSTRUM.R1100W CABOCHON	37,47 €
# 20	36386-17E00-000 3638617E00000 3638617E00000	PLAQUE SUPPORT PANEL	24,93 €
# 21	34198-17E00-000 3419817E00000 3419817E00000	CAPUCHON CAP	5,42 €
# 22	34170-46E30-000 3417046E30000 3417046E30000	PORTE-AMPOULES AVEC FILS, INSTR FAISCEAU	Non disponible	0,00 €
# 23	09471-12103-000 09471-12085-000 0947112103000	AMPOULE 12V3W CULOT EN VERRE BULB (12V, 3W)	5,61 €
# 24	09471-12108-000 09471-12108-000 0947112108000	BULB, 12V1.7W BULT (12V, 1.7W)	4,37 €
# 25	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 26	34955-17E00-000 3495517E00000 3495517E00000	SILENTBLOC DAMPER	Non disponible	0,00 €
# 27	09159-06076-000 0915906076000 0915906076000	ECROU 6MM NUT	3,42 €
# 28	34910-24D10-000 3491024D10000	CABLE ASSY, SPEEDOMETER	Non disponible	0,00 €
# 29	34938-46E10-000 3493846E10000 3493846E10000	GUIDE, METER CABLE NO.1 GUIDE	Non disponible	0,00 €
# 30	03541-05083-000 03541-0508B-000 0354105083000	SCREW	2,31 €
# 31	34938-17E30-000 34938-17E3V-000 3493817E30000	GUIDE, METER CABLE NO.2 COLLIER	7,68 €
# 32	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 33	34939-45000-000 3493945000000 3493945000000	GUIDE DE CABLE COLLIER	Non disponible	0,00 €
# 34	02142-06103-000 02142-0610B-000 0214206103000	SCREW	2,26 €
