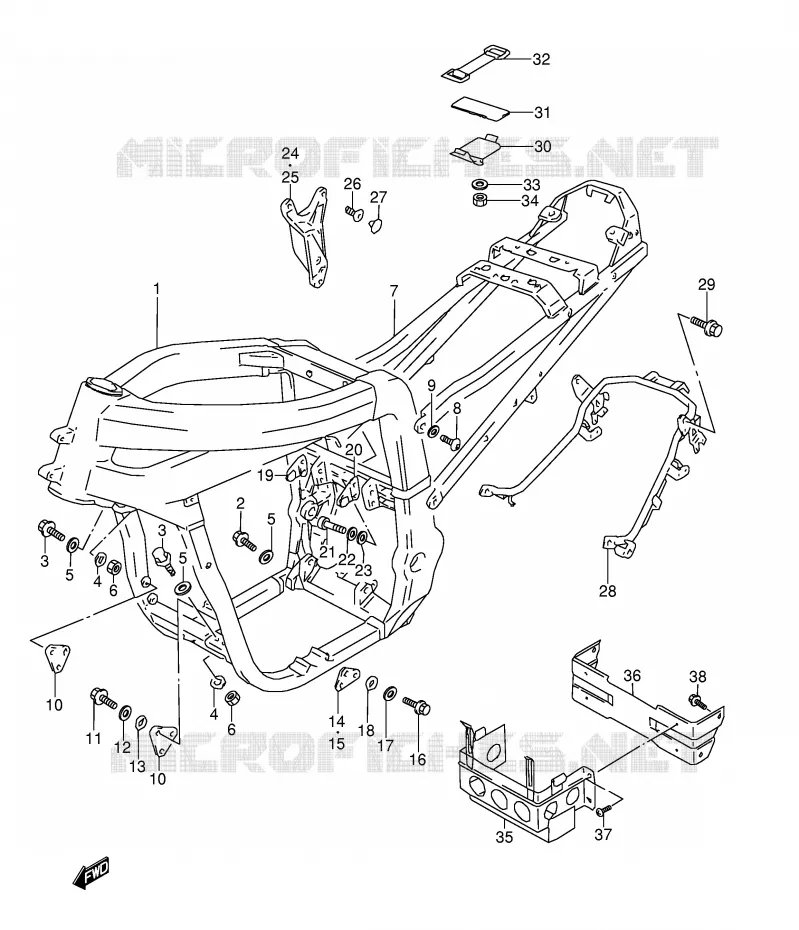

CADRE POUR SUZUKI GSX-R 1100 1995

REPOSE PIED (MODELE P / R) REFER TO FIG.35A(G-7) FOR MODEL S/T/V/W

(1) 41100-46830-000

CADRE AVANT NU GSX-R1100WP,R
DISCONTINUED

(1) 41100-46840-000

CADRE AVANT NU GSX-R1100WS
FRAME SET

(2) 01550-10307-000

VIS 10X30MM
BOLT, FRAME JOINT

(3) 01550-1045B-000

BOLT

(3) 01550-1045B-000

BOLT

(3) 01550-1045B-000

BOLT
BOLT

(3) 01550-1045B-000

BOLT
BOLT

(3) 09103-10284-000

BOLT

(3) 09103-10284-000

BOLT

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)
WASHER,10.5X20X2.3

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)
WASHER,10.5X20X2.3

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER

(4) 09160-10123-000

WASHER,10.5X20X2.3
WASHER

(5) 09164-10010-000

RONDELLE 10MM
WASHER

(5) 09164-10010-000

RONDELLE 10MM
WASHER

(5) 09164-10010-000

RONDELLE 10MM
WASHER

(5) 09164-10010-000

RONDELLE 10MM
WASHER
RONDELLE 10MM

(5) 09164-10010-000

RONDELLE 10MM
WASHER
RONDELLE 10MM

(5) 09164-10010-000

RONDELLE 10MM
WASHER
RONDELLE 10MM

(6) 09159-10027-000

ECROU 10MM
NUT

(6) 09159-10027-000

ECROU 10MM
NUT

(7) 41200-46E00-000

PARTIE DE CADRE ARR. R1100WP,R
PARTIE AR. DE CADRE

(7) 41200-46E20-000

PARTIE DE CADRE ARR. R-1100WS
PARTIE AR. DE CADRE

(8) 09139-10004-000

BOLT

(9) 09164-10010-000

RONDELLE 10MM
WASHER

(10) 41911-17E00-000

PLAQUE SUPPORT MOTEUR AVANT
SUPPORT MOTEUR

(10) 41911-17E00-000

PLAQUE SUPPORT MOTEUR AVANT
SUPPORT MOTEUR

(11) 09103-08288-000

BOLT, HOOK 8X25
BOLT

(12) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(12) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(13) 09160-08126-000

WASHER
WASHER (8.2X20X1.6)

(13) 09160-08054-000

WASHER,8.5X20X1.6

(14) 41921-17E00-000

PLAQUE SUPPORT MOTEUR INF.GCH.
SUPPORT MOTEUR

(15) 41931-17E00-000

PLAQUE SUPPORT MOTEUR INF.DR.
SUPPORT MOTEUR

(16) 09103-08288-000

BOLT, HOOK 8X25
BOLT

(17) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(17) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(18) 09160-08126-000

WASHER
WASHER (8.2X20X1.6)

(18) 09160-08054-000

WASHER,8.5X20X1.6

(19) 41940-17E00-000

PLAQUE SUPPORT MOTEUR ARR.DR.
SUPPORT MOTEUR

(20) 41950-17E00-000

PLAQUE SUPPORT MOTEUR ARR.GCH.
PATTE

(21) 09106-08005-000

VIS 8X22
BOLT

(22) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(22) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(23) 09160-08126-000

WASHER

(23) 09160-08054-000

WASHER,8.5X20X1.6

(24) 41961-46E20-000

PLAQUE DE CADRE SUP.DR.R1100WS
PLAQUE

(25) 41971-46E20-000

PLAQUE DE CADRE SUP.G. R1100WS
PLAQUE

(26) 09106-08129-000

VIS 8X12MM
BOLT

(27) 09250-05009-000

BOUCHON CAOUTCHOUC
CAP

(28) 43980-46E10-000

DISCONTINUED

(28) 43980-46E11-000

BARRE DE MAINTIEN

(29) 01550-08207-000

BOLT

(30) 41550-49201-000

BOITIER
HOLDER, TOOL

(31) 36920-02200-000

PLAQUE CAOUTCHOUC
CUSHION

(32) 09462-00034-000

BAND
BAND, TOOL

(33) 09160-06084-000

WASHER
WASHER, FENDER & BRACE

(34) 08319-3106A-000

NUT

(34) 09159-06078-000

NUT,ROOF RAIL
NUT

(35) 41540-17E00-000

SUPPORT DE BATTERIE R750/1100W
HOLDER, BATTERY

(35) 41540-17E50-000

41540-17E50-000
HOLDER, BATTERY

(35) 41540-17E61-000

HOLDER, BATTERY

(36) 41560-17E00-000

PLAQUE SUPPORT BATTERIE R-/W
BRACKET

(36) 41560-17E50-000

BRACKET

(37) 02142-0612B-000

SCREW
BOLT

(37) 02142-06127-000

VIS 6X12MM CHROMEE
BOLT

(38) 01550-06167-000

BOLT
BOLT, SIDE

(38) KIT47370-40H00

KIT47370-40H00
BOLT, SIDE

	Référence	Désignation	Qté
# 1	41100-46820-000 4110046820000	CADRE AVANT NU GSX-R1100WP, R DISCONTINUED	Non disponible	0,00 €
# 1	41100-46840-000 4110046840000 4110046840000	CADRE AVANT NU GSX-R1100WS FRAME SET	Non disponible	0,00 €
# 2	01517-10308-000 01550-10307-000 0151710308000	VIS 10X30MM BOLT, FRAME JOINT	4,30 €
# 3	01550-10453-000 01550-1045B-000 0155010453000	BOLT	5,03 €
# 3	09103-10284-000 0910310284000 0910310284000	BOLT	3,93 €
# 4	09160-10013-000 09160-10123-000 0916010013000	WASHER, 10.5X20X2.3 WASHER, UPPER (10.1X21X2.3)	2,29 €
# 5	09164-10005-000 09164-10010-000 0916410005000	RONDELLE 10MM WASHER	5,99 €
# 6	09159-10027-000 0915910027000 0915910027000	ECROU 10MM NUT	3,50 €
# 7	41200-46E00-000 4120046E00000 4120046E00000	PARTIE DE CADRE ARR. R1100WP, R PARTIE AR. DE CADRE	1 237,24 €
# 7	41200-46E20-000 4120046E20000 4120046E20000	PARTIE DE CADRE ARR. R-1100WS PARTIE AR. DE CADRE	1 104,11 €
# 8	43529-17D00-000 09139-10004-000 4352917D00000	BOLT	5,37 €
# 9	09164-10005-000 09164-10010-000 0916410005000	RONDELLE 10MM WASHER	5,99 €
# 10	41911-17E00-000 4191117E00000 4191117E00000	PLAQUE SUPPORT MOTEUR AVANT SUPPORT MOTEUR	Non disponible	0,00 €
# 11	09103-08255-000 09103-08288-000 0910308255000	BOLT, HOOK 8X25 BOLT	3,15 €
# 12	08321-01083-000 08321-0108B-000 0832101083000	WASHER, LOCK LOCK WASHER	3,13 €
# 12	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 13	09160-08010-000 09160-08126-000 0916008010000	WASHER WASHER (8.2X20X1.6)	2,29 €
# 13	09160-08125-000 09160-08054-000 0916008125000	WASHER, 8.5X20X1.6	2,04 €
# 14	41921-17E00-000 4192117E00000 4192117E00000	PLAQUE SUPPORT MOTEUR INF.GCH. SUPPORT MOTEUR	Non disponible	0,00 €
# 15	41931-17E00-000 4193117E00000 4193117E00000	PLAQUE SUPPORT MOTEUR INF.DR. SUPPORT MOTEUR	6,66 €
# 16	09103-08255-000 09103-08288-000 0910308255000	BOLT, HOOK 8X25 BOLT	3,15 €
# 17	08321-01083-000 08321-0108B-000 0832101083000	WASHER, LOCK LOCK WASHER	3,13 €
# 17	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 18	09160-08010-000 09160-08126-000 0916008010000	WASHER WASHER (8.2X20X1.6)	2,29 €
# 18	09160-08125-000 09160-08054-000 0916008125000	WASHER, 8.5X20X1.6	2,04 €
# 19	41940-17E00-000 4194017E00000 4194017E00000	PLAQUE SUPPORT MOTEUR ARR.DR. SUPPORT MOTEUR	Non disponible	0,00 €
# 20	41950-17E00-000 4195017E00000 4195017E00000	PLAQUE SUPPORT MOTEUR ARR.GCH. PATTE	12,35 €
# 21	09106-08005-000 0910608005000 0910608005000	VIS 8X22 BOLT	1,97 €
# 22	08321-01083-000 08321-0108B-000 0832101083000	WASHER, LOCK LOCK WASHER	3,13 €
# 22	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 23	09160-08010-000 09160-08126-000 0916008010000	WASHER	2,29 €
# 23	09160-08125-000 09160-08054-000 0916008125000	WASHER, 8.5X20X1.6	2,04 €
# 24	41961-46E20-000 4196146E20000 4196146E20000	PLAQUE DE CADRE SUP.DR.R1100WS PLAQUE	102,97 €
# 25	41971-46E20-000 4197146E20000 4197146E20000	PLAQUE DE CADRE SUP.G. R1100WS PLAQUE	369,82 €
# 26	09106-08129-000 0910608129000 0910608129000	VIS 8X12MM BOLT	5,39 €
# 27	09250-05009-000 0925005009000 0925005009000	BOUCHON CAOUTCHOUC CAP	2,17 €
# 28	43980-46E10-000 4398046E10000 4398046E10000	DISCONTINUED	Non disponible	0,00 €
# 28	43980-46E11-000 4398046E11000 4398046E11000	BARRE DE MAINTIEN	Non disponible	0,00 €
# 29	01550-08203-000 01550-08207-000 0155008203000	BOLT	3,57 €
# 30	41550-49200-000 41550-49201-000 4155049200000	BOITIER HOLDER, TOOL	10,45 €
# 31	36920-02200-000 3692002200000 3692002200000	PLAQUE CAOUTCHOUC CUSHION	5,35 €
# 32	09462-00034-000 09462-00034-000 0946200034000	BAND BAND, TOOL	3,32 €
# 33	09160-06006-000 09160-06084-000 0916006006000	WASHER WASHER, FENDER & BRACE	2,26 €
# 34	08319-31063-000 08319-3106A-000 0831931063000	NUT	2,73 €
# 34	09159-06058-000 09159-06078-000 0915906058000	NUT, ROOF RAIL NUT	2,57 €
# 35	41540-17E00-000 4154017E00000 4154017E00000	SUPPORT DE BATTERIE R750/1100W HOLDER, BATTERY	Non disponible	0,00 €
# 35	41540-17E50-000 4154017E50000 4154017E50000	41540-17E50-000 HOLDER, BATTERY	Non disponible	0,00 €
# 35	41540-17E61-000 4154017E61000 4154017E61000	HOLDER, BATTERY	Non disponible	0,00 €
# 36	41560-17E00-000 4156017E00000 4156017E00000	PLAQUE SUPPORT BATTERIE R-/W BRACKET	31,57 €
# 36	41560-17E50-000 4156017E50000 4156017E50000	BRACKET	Non disponible	0,00 €
# 37	02142-06123-000 02142-0612B-000 0214206123000	SCREW BOLT	2,29 €
# 37	02142-06127-000 0214206127000 0214206127000	VIS 6X12MM CHROMEE BOLT	1,84 €
# 38	01550-06167-000 0155006167000 0155006167000	BOLT BOLT, SIDE	2,17 €
# 38	01550-06163-000 0155006163000	KIT47370-40H00 BOLT, SIDE	Non disponible	0,00 €
