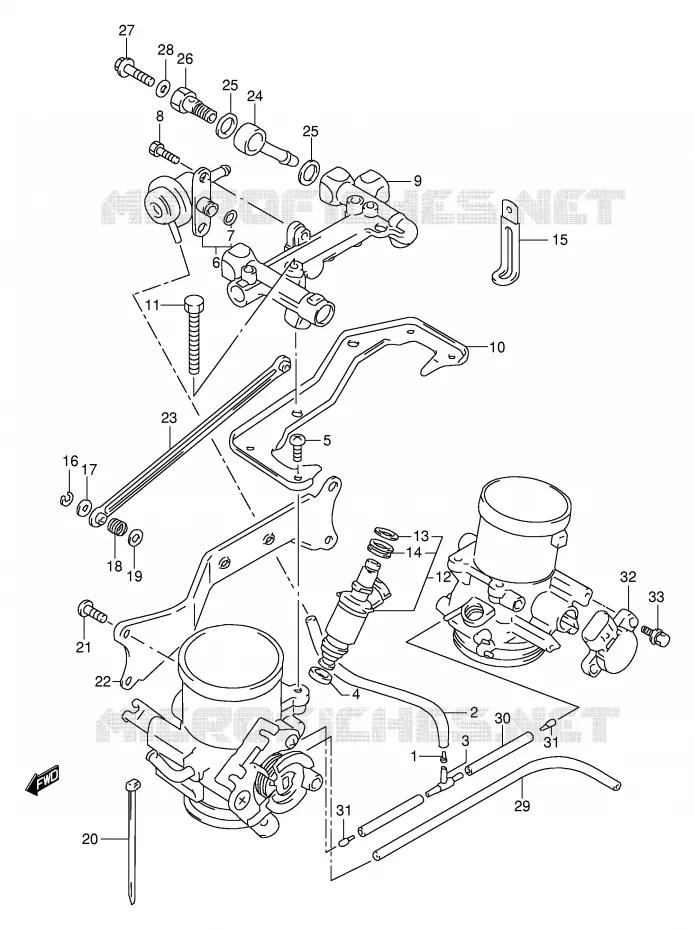

Vue éclatée

ENSEMBLE INJECTION (MODELE W / X / Y / K1)

SYSTÈME D'INJECTION POUR SUZUKI TL-S 1000 2000

FILTRE A AIR (MODELE V) REFER TO FIG.11A(D- 6) FOR MODEL W/X/Y/K1

(1) 09493-50006-000

JET
JET,MAIN(137.5)

(2) 13683-10F61-000

HOSE (L:425)
HOSE

(3) 09367-04007-000

RAPPORT
NIPPLE

(4) 09320-08062-000

BAGUE EN CAOUTCHOUC
CUSHION

(5) 13602-06148-000

SCREW

(6) 15610-02F10-000

REGULATEUR DE PRESSION
REGULATOR, FUEL PRESSURE

(7) 15710-09300-000

JOINT TORIQUE
O RING

(8) 13612-02F00-000

BOLT

(9) 15731-02F00-000

PIPE ASSY, DELIVERY

(10) 13625-02F00-000

WASHER,THRUST

(11) 13612-02F10-000

BOLT

(12) 15710-02FA0-000

INJECTOR ASSY,FUEL
DISCONTINUED

(13) 15717-02F00-000

O RING

(13) 15710-09300-000

JOINT TORIQUE
O RING

(14) 15720-09300-000

BAGUE EN CAOUTCHOUC
GROMMET

(15) 09404-06039-000

CLAMP
WASHER,THRUST

(16) 13617-44500-000

E RING,ACCELETION LEVER
AGRAPHE

(17) 13615-02F10-000

RING

(18) 13546-02FA0-000

SPRING

(19) 13615-02F20-000

RING

(20) 13671-02F00-000

CLAMP
NUT

(21) 13602-02F00-000

SCREW

(22) 13626-02F00-000

WASHER,THRUST

(23) 13540-02F00-000

LEVER ASSY

(24) 15815-02F00-000

CONNECTEUR, INJECTION TL1000S
CONNECTOR

(25) 13925-85553-000

BAGUE DE JOINT, RACCORD
WASHER

(25) 13925-85553-000

BAGUE DE JOINT, RACCORD
WASHER

(26) 13923-85551-000

VIS CREUX, RACCORD D'INJECTION
BOLT

(27) 17568-50F00-000

VIS DE FERMETURE
SCREW

(28) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(29) 13683-10F61-000

HOSE (L:425)
HOSE

(30) 13683-10F61-000

HOSE (L:425)
HOSE

(31) 09493-20015-000

GICLEUR, SYSTEME INJECT.TL1000
JET,MAIN(137.5)

(31) 09493-20015-000

GICLEUR, SYSTEME INJECT.TL1000
JET,MAIN(137.5)

(32) 13580-02F01-000

SENSOR ASSY THROTTLE
SENSOR

(33) 13605-02F00-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	09493-50006-000 0949350006000 0949350006000	JET JET, MAIN(137.5)	13,82 €
# 2	13683-10F60-000 13683-10F61-000 1368310F60000	HOSE (L:425) HOSE	17,10 €
# 3	09367-04007-000 0936704007000 0936704007000	RAPPORT NIPPLE	4,70 €
# 4	09320-08062-000 0932008062000 0932008062000	BAGUE EN CAOUTCHOUC CUSHION	13,11 €
# 5	13602-06148-000 1360206148000 1360206148000	SCREW	4,53 €
# 6	15610-02F00-000 1561002F00000	REGULATEUR DE PRESSION REGULATOR, FUEL PRESSURE	Non disponible	0,00 €
# 7	15710-09300-000 1571009300000 1571009300000	JOINT TORIQUE O RING	6,37 €
# 8	13612-02F00-000 1361202F00000 1361202F00000	BOLT	4,53 €
# 9	15731-02F00-000 1573102F00000 1573102F00000	PIPE ASSY, DELIVERY	Non disponible	0,00 €
# 10	13625-02F00-000 1362502F00000 1362502F00000	WASHER, THRUST	Non disponible	0,00 €
# 11	13612-02F10-000 1361202F10000 1361202F10000	BOLT	Non disponible	0,00 €
# 12	15710-02F00-000 15710-02FA0-000 1571002F00000	INJECTOR ASSY, FUEL DISCONTINUED	284,74 €
# 13	15710-09300-000 1571009300000 1571009300000	JOINT TORIQUE O RING	6,37 €
# 13	15717-02F00-000 1571702F00000 1571702F00000	O RING	7,32 €
# 14	15720-09300-000 1572009300000 1572009300000	BAGUE EN CAOUTCHOUC GROMMET	6,37 €
# 15	09404-06432-000 09404-06039-000 0940406432000	CLAMP WASHER, THRUST	2,86 €
# 16	13617-44500-000 1361744500000 1361744500000	E RING, ACCELETION LEVER AGRAPHE	3,97 €
# 17	13615-02F10-000 1361502F10000 1361502F10000	RING	5,79 €
# 18	13546-02FA0-000 1354602FA0000 1354602FA0000	SPRING	Non disponible	0,00 €
# 19	13615-02F20-000 1361502F20000 1361502F20000	RING	4,19 €
# 20	13671-02F00-000 1367102F00000 1367102F00000	CLAMP NUT	4,73 €
# 21	13602-02F00-000 1360202F00000 1360202F00000	SCREW	3,90 €
# 22	13626-02F00-000 1362602F00000 1362602F00000	WASHER, THRUST	Non disponible	0,00 €
# 23	13540-02F00-000 1354002F00000 1354002F00000	LEVER ASSY	Non disponible	0,00 €
# 24	15815-02F00-000 1581502F00000 1581502F00000	CONNECTEUR, INJECTION TL1000S CONNECTOR	33,47 €
# 25	13925-85553-000 1392585553000 1392585553000	BAGUE DE JOINT, RACCORD WASHER	6,19 €
# 26	13923-85551-000 1392385551000 1392385551000	VIS CREUX, RACCORD D'INJECTION BOLT	18,01 €
# 27	17568-50F00-000 1756850F00000 1756850F00000	VIS DE FERMETURE SCREW	6,77 €
# 28	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 29	13683-10F60-000 13683-10F61-000 1368310F60000	HOSE (L:425) HOSE	17,10 €
# 30	13683-10F60-000 13683-10F61-000 1368310F60000	HOSE (L:425) HOSE	17,10 €
# 31	09493-20015-000 0949320015000 0949320015000	GICLEUR, SYSTEME INJECT.TL1000 JET, MAIN(137.5)	14,53 €
# 32	13580-02F00-000 13580-02F01-000 1358002F00000	SENSOR ASSY THROTTLE SENSOR	136,94 €
# 33	13605-02F00-000 1360502F00000 1360502F00000	VIS BOLT	4,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SYSTÈME D'INJECTION de votre Suzuki TLS 1000 de TL-S. Nous restons à votre disposition pour toute question.
