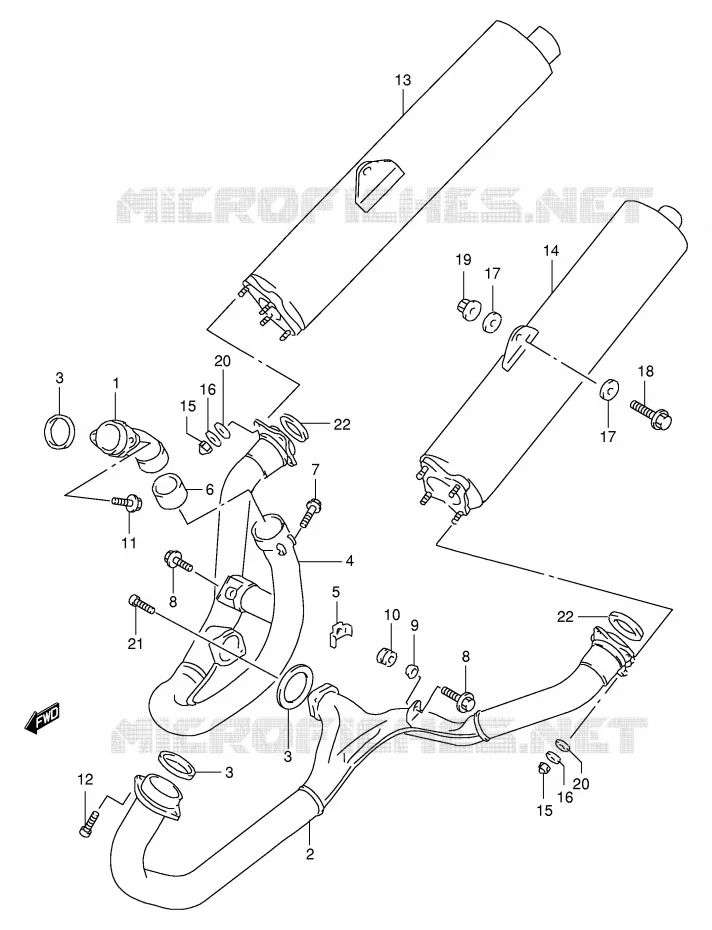

Vue éclatée

FILTRE A AIR (MODELE W / X / Y / K1)

SILENCIEUX POUR SUZUKI TL-S 1000 2000

POMPE A HUILE - POMPE A ESSENCE

(1) 14150-02F00-000

TUYAU D'ECHAPP.DR.1.PC.TL1000S
TUYAU CENTRAL

(2) 14160-02F00-000

TUYAU D'ECHAPPEM.GCH.AV.TL1000
ECHAPPEMENT GAUCHE

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(3) 14181-31D00-000

JOINT TUYAU D'ECHAPPEM. TL1000
WASHER

(4) 14210-02F00-000

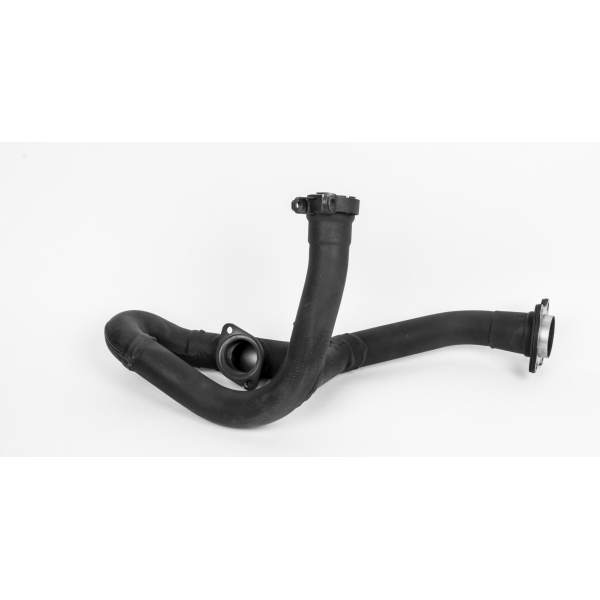

TUYAU D'ECHAPP.DR.2.PC.TL1000S
TUBE D'ECHAPPEMENT

(5) 14414-02F00-000

TOLE FILETEE, SUPPORT ECHAPP.
ECROU

(6) 14771-02F00-000

JOINT, TUYAUX D'ECHAPP.TL1000S
CONNECTOR

(7) 01550-0840A-000

BOLT
VIS

(8) 09118-08152-A05

BOLT

(8) 09118-08152-A05

BOLT

(8) 09118-08152-A05

BOLT
BOLT

(8) 09118-08152-A05

BOLT
BOLT

(9) 09180-08152-000

DOUILLE 8.6X12X24.2
RONDELLE

(10) 09320-12048-000

SILENTBLOC
CUSHION

(11) 01550-08257-000

VIS 8X25MM
BOLT

(12) 09106-08165-000

BOLT

(13) 14310-02F00-H01

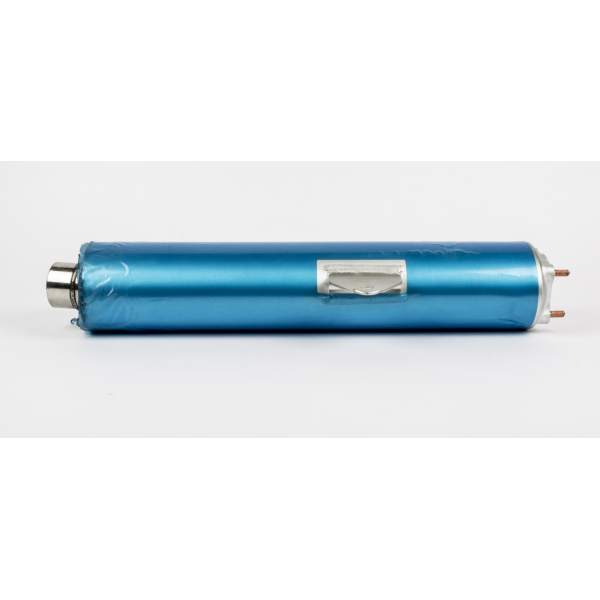

POT D'ECHAPPEMENT DR
POT D'ECHAPPEMENT

(14) 14340-02F00-H01

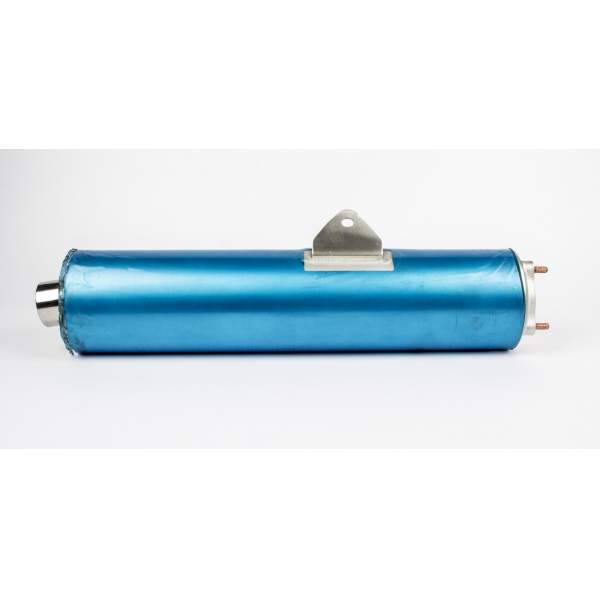

LH MUFFLER ASSY
POT D'ECHAPPEMENT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT

(15) 09159-08116-000

NUT
NUT

(15) 09159-08116-000

NUT
NUT

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER
WASHER,8.5X18X2.0

(16) 09160-08120-000

WASHER,8.5X18X2.0
WASHER
WASHER,8.5X18X2.0

(17) 09160-08130-000

WASHER,8.5X24X1.6
WASHER

(17) 09160-08130-000

WASHER,8.5X24X1.6
WASHER

(17) 09160-08130-000

WASHER,8.5X24X1.6
WASHER
WASHER,8.5X24X1.6

(17) 09160-08130-000

WASHER,8.5X24X1.6
WASHER
WASHER,8.5X24X1.6

(18) 01550-08357-000

BOLT

(19) 08361-2508A-000

NUT

(20) 09280-08012-000

JOINT TORIQUE D: 1.9, ID: 7.8
O RING

(20) 09280-08012-000

JOINT TORIQUE D: 1.9, ID: 7.8
O RING

(21) 14118-73G01-000

VIS, CONNECTION TUYAU D'ECHAP.
BOLT,EXH MANF

(22) 14181-02F00-000

JOINT POT D'ECHAPPEMENT TL1000
JOINT

(22) 14181-02F00-000

JOINT POT D'ECHAPPEMENT TL1000
JOINT

	Référence	Désignation	Qté
# 1	14150-02F00-000 1415002F00000 1415002F00000	TUYAU D'ECHAPP.DR.1.PC.TL1000S TUYAU CENTRAL	134,00 €
# 2	14160-02F00-000 1416002F00000 1416002F00000	TUYAU D'ECHAPPEM.GCH.AV.TL1000 ECHAPPEMENT GAUCHE	748,38 €
# 3	14181-31D00-000 1418131D00000 1418131D00000	JOINT TUYAU D'ECHAPPEM. TL1000 WASHER	12,29 €
# 4	14210-02F00-000 1421002F00000 1421002F00000	TUYAU D'ECHAPP.DR.2.PC.TL1000S TUBE D'ECHAPPEMENT	Non disponible	0,00 €
# 5	14414-02F00-000 1441402F00000 1441402F00000	TOLE FILETEE, SUPPORT ECHAPP. ECROU	Non disponible	0,00 €
# 6	14771-02F00-000 1477102F00000 1477102F00000	JOINT, TUYAUX D'ECHAPP.TL1000S CONNECTOR	25,93 €
# 7	01550-08403-000 01550-0840A-000 0155008403000	BOLT VIS	3,97 €
# 8	09118-08152-000 09118-08152-A05 0911808152000	BOLT	5,92 €
# 9	09180-08152-000 0918008152000 0918008152000	DOUILLE 8.6X12X24.2 RONDELLE	6,57 €
# 10	09320-12048-000 0932012048000 0932012048000	SILENTBLOC CUSHION	5,35 €
# 11	01550-08257-000 0155008257000 0155008257000	VIS 8X25MM BOLT	3,62 €
# 12	09106-08104-000 09106-08165-000 0910608104000	BOLT	5,23 €
# 13	14310-02F00-H01 1431002F00H01 1431002F00H01	POT D'ECHAPPEMENT DR POT D'ECHAPPEMENT	993,26 €
# 14	14340-02F00-H01 1434002F00H01 1434002F00H01	LH MUFFLER ASSY POT D'ECHAPPEMENT	Non disponible	0,00 €
# 15	09159-08115-000 09159-08116-000 0915908115000	NUT	7,43 €
# 16	09160-08114-000 09160-08120-000 0916008114000	WASHER, 8.5X18X2.0 WASHER	2,64 €
# 17	09160-08131-000 09160-08130-000 0916008131000	WASHER, 8.5X24X1.6 WASHER	2,29 €
# 18	01550-08357-000 0155008357000 0155008357000	BOLT	4,57 €
# 19	08361-25088-000 08361-2508A-000 0836125088000	NUT	2,62 €
# 20	09280-08012-000 0928008012000 0928008012000	JOINT TORIQUE D: 1.9, ID: 7.8 O RING	4,84 €
# 21	14118-73G01-000 1411873G01000 1411873G01000	VIS, CONNECTION TUYAU D'ECHAP. BOLT, EXH MANF	15,48 €
# 22	14181-02F00-000 1418102F00000 1418102F00000	JOINT POT D'ECHAPPEMENT TL1000 JOINT	11,05 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SILENCIEUX de votre Suzuki TLS 1000 de TL-S. Nous restons à votre disposition pour toute question.
