Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

PHARE (E2) REFER TO FIG. 18 (D-7) FOR E16

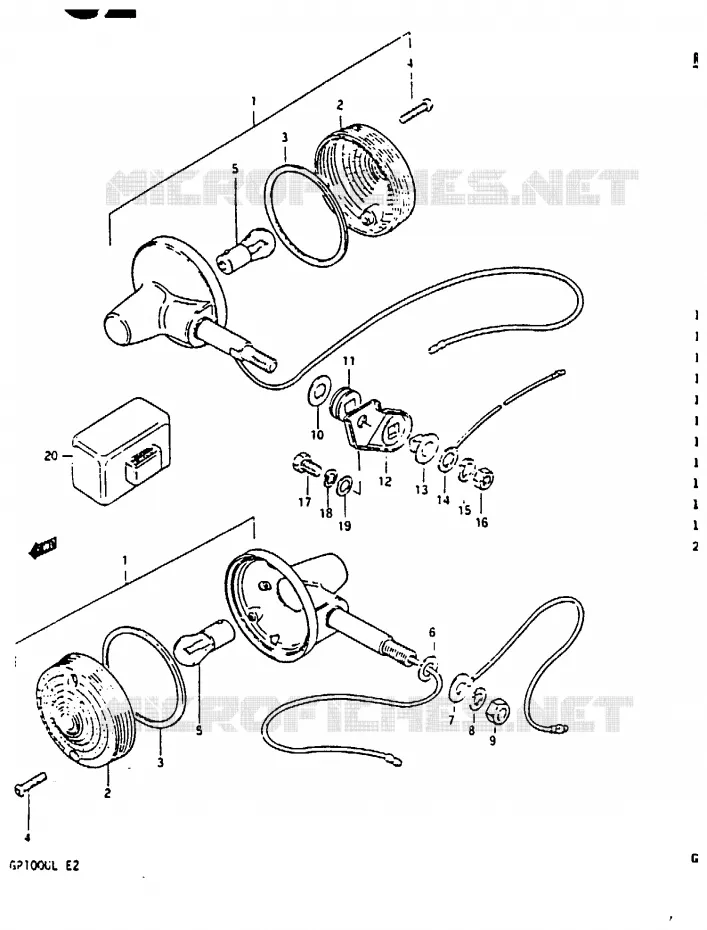

CLIGNOTANTS (GP100UD / UL E2 F.NO. 107351-) POUR SUZUKI GP 100 1983

FEU ARRIERE (E2) REFER TO FIG. 24 (D-13) FOR E16

(1) 35601-39250-000

LAMP ASSY,FR TURN
LAMP, FRONT TURN SIGNAL

(1) 35603-39250-000

LAMP ASSY,RR TURN
LAMP, REAR TURN SIGNAL

(2) 35652-02470-000

VERRE DE CLIGNOTEUR ARR. GN125
LESN, REAR

(2) 35612-02460-000

VERRE DE CLINGOTEUR AV.GN125R-
LENS, FRONT

(3) 35613-28620-000

JOINT VERRE DE CLIGNOTEUR
WASHER

(4) 35627-43010-000

JOINT DE VIS
SCREW

(5) 09471-06033-000

BULB (6V/21W)

(6) 08322-01107-000

RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD

(7) 36660-33000-000

CABLE ELECTR. L: 280
LEAD WIRE, FRONT EARTH

(8) 08321-01107-000

BAGUE DE RESSORT 10MM
LOCK WASHER

(9) 08310-00107-000

ECROU 10MM
10MM HEXAGON NUT

(10) 09160-10501-000

RONDELLE 10.5X30X2.3
WASHER, INNER

(11) 35690-32201-000

CUSHION

(12) 35620-39100-000

SUPPORT CLIGNOTEUR ARRIERE
SUPPORT

(12) 35640-39100-000

SUPPORT CLIGNOTEUR ARRIERE
SUPPORT

(13) 35695-36590-000

PIECE DE DISTANCE
RONDELLE

(14) 36862-44000-000

CABLE ELECTR. L:750
LEAD WIRE, REAR EARTH

(15) 08321-01107-000

BAGUE DE RESSORT 10MM
LOCK WASHER

(16) 08310-00107-000

ECROU 10MM
10MM HEXAGON NUT

(17) 01500-0816B-000

BOLT
BOLT, FENDER FRONT

(18) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(19) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(20) 38610-48621-000

RELAY,TURN SIGNAL
RELAY ASSY, TURN SIGNAL

	Référence	Désignation	Qté
# 1	35601-39250-000 3560139250000 3560139250000	LAMP ASSY, FR TURN LAMP, FRONT TURN SIGNAL	Non disponible	0,00 €
# 1	35603-39250-000 3560339250000 3560339250000	LAMP ASSY, RR TURN LAMP, REAR TURN SIGNAL	Non disponible	0,00 €
# 2	35652-02470-000 3565202470000 3565202470000	VERRE DE CLIGNOTEUR ARR. GN125 LESN, REAR	8,78 €
# 2	35612-02460-000 3561202460000 3561202460000	VERRE DE CLINGOTEUR AV.GN125R- LENS, FRONT	Non disponible	0,00 €
# 3	35613-28620-000 3561328620000 3561328620000	JOINT VERRE DE CLIGNOTEUR WASHER	4,54 €
# 4	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS SCREW	2,26 €
# 5	09471-06033-000 0947106033000 0947106033000	BULB (6V/21W)	Non disponible	0,00 €
# 6	08322-21108-000 08322-01107-000 0832221108000	RONDELLE 10MM WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD	2,42 €
# 7	36660-33000-000 3666033000000 3666033000000	CABLE ELECTR. L: 280 LEAD WIRE, FRONT EARTH	7,59 €
# 8	08321-21107-000 08321-01107-000 0832121107000	BAGUE DE RESSORT 10MM LOCK WASHER	2,40 €
# 9	08310-12108-000 08310-00107-000 0831012108000	ECROU 10MM 10MM HEXAGON NUT	2,71 €
# 10	09160-10006-000 09160-10501-000 0916010006000	RONDELLE 10.5X30X2.3 WASHER, INNER	2,55 €
# 11	35690-32200-000 35690-32201-000 3569032200000	CUSHION	36,20 €
# 12	35620-39100-000 3562039100000 3562039100000	SUPPORT CLIGNOTEUR ARRIERE SUPPORT	Non disponible	0,00 €
# 12	35640-39100-000 3564039100000 3564039100000	SUPPORT CLIGNOTEUR ARRIERE SUPPORT	Non disponible	0,00 €
# 13	35695-36590-000 3569536590000 3569536590000	PIECE DE DISTANCE RONDELLE	6,94 €
# 14	36862-44000-000 3686244000000 3686244000000	CABLE ELECTR. L:750 LEAD WIRE, REAR EARTH	7,72 €
# 15	08321-21107-000 08321-01107-000 0832121107000	BAGUE DE RESSORT 10MM LOCK WASHER	2,40 €
# 16	08310-12108-000 08310-00107-000 0831012108000	ECROU 10MM 10MM HEXAGON NUT	2,71 €
# 17	01107-08167-000 01500-0816B-000 0110708167000	BOLT BOLT, FENDER FRONT	3,35 €
# 18	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 19	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 20	38610-48621-000 3861048621000 3861048621000	RELAY, TURN SIGNAL RELAY ASSY, TURN SIGNAL	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
