CARTER (MODELE L)

VILEBREQUIN POUR SUZUKI GP 100 1983

CARBURATEUR

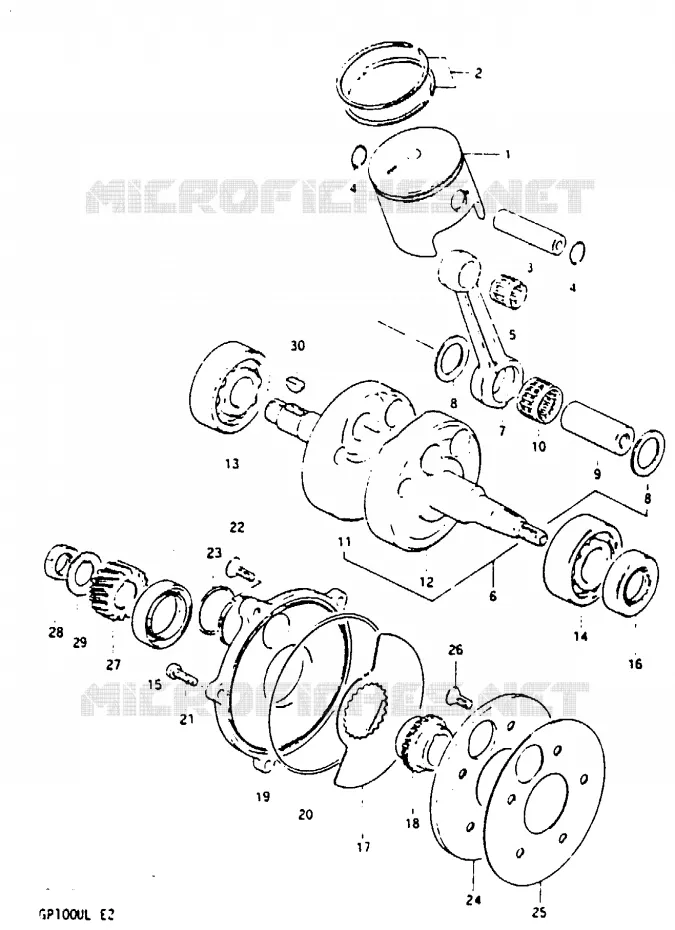

VILEBREQUIN pour Suzuki GP 100 1983
1
(1)  12110-39213-000
PISTON (50.00MM)
PISTON (STD)
(1)  12100-39210-050
JEU DE PISTON 0.5
PISTON (OS:0.5)
(1)  12100-39210-100
JEU DE PISTON 1.0
PISTON (OS:1.0)
2
(2)  12140-28630-050
RING SET,PISTON(O.S:0.5)
JEU DE SEGMENTS
(2)  12140-40B30-100
JEU DE SEGMENTS 1,0
JEU DE SEGMENTS
(2)  12140-28630-000
JEU DE SEGMENTS
RING SET, PISTON (STD)
3
(3)  12151-23400-0A0
PIN, PISTON
4
(4)  09381-14001-000
CIRCLIP D'AXE DE PISTON 14MM
CIRCLIP
5
(5)  09263-14022-000
ROULEMENT A AIGUIL. 14X18X19.8
BEARING, PISTON PIN
6
(6)  12200-39102-000
CRANKSHAFT GP 125
CRANKSHAFT ASSY
7
(7)  12161-39300-000
BIELLE NU RM125-X
.ROD, CONNECTING
8
(8)  09160-19001-000
RONDELLE 19X32X1
WASHER (19*33*1)
9
(9)  12211-03020-000
PIN,CRANK
DISCONTINUED
10
(10)  09263-19009-000
ROULEMENT A AIGUILLE
BEARING
11
(11)  12221-39101-000
CRANKSHAFT, RH
12
(12)  12261-39102-0A0
CRANKSHAFT, LH
13
(13)  09262-20073-000
ROULEMENT A BILLE 20X52X15
BEARING, RH (20*52*15)
14
(14)  09262-25070-0A0
ROULEMENT A BILLE 25X52X17
DISCONTINUED
15
(15)  09283-30023-000
SIMMER
OIL SEAL, RH (30*44*7)
16
(16)  09283-25066-000
SIMMER 25/44/7
OIL SEAL, LH (25*44*7)
17
(17)  12411-39200-000
DISK VALVE PLATE
PLATE, VALVE
18
(18)  12421-39101-000
DISK VALVE GUIDE
GUIDE, VALVE
19
(19)  12450-39202-000
SEAT,CRANK OUTER VALVE
SEAT, OUTER VALVE
20
(20)  09280-00051-000
O RING (D:2, ID:108.6)
21
(21)  02112-06207-000
VIS 6X20MM
SCREW (6*20)
22
(22)  02122-0620B-000
SCREW
23
(23)  09280-28003-000
JOINT TORIQUE
O RING (D:2.4, ID:28.7)
24
(24)  12461-39101-000
COUVERCLE DISQUE ROTATIF
SEAT, INNER VALVE
25
(25)  12471-39111-000
JOINT
WASHER
26
(26)  02122-06167-000
VIS M6X16
SCREW
27
(27)  21111-39100-000
PIGNON
28
(28)  09140-16005-000
ECROU 16MM
NUT
29
(29)  09166-16012-000
TOLE DE SURETE
WASHER
30
(30)  08341-31059-000
CLAVETTE
KEY
Référence Désignation Prix Unitaire TTC Qté
# 1

12110-39213-000
1211039213000

1211039213000
PISTON (50.00MM)
PISTON (STD)
Non disponible
# 1

12110-39213-050

1211039213050
JEU DE PISTON 0.5
PISTON (OS:0.5)
Non disponible
# 1

12110-39213-100

1211039213100
JEU DE PISTON 1.0
PISTON (OS:1.0)
Non disponible
# 2

12140-26530-000

12140-40B30-100
 1214026530000
JEU DE SEGMENTS 1, 0
JEU DE SEGMENTS
# 2

12140-28630-000
1214028630000

1214028630000
JEU DE SEGMENTS
RING SET, PISTON (STD)
# 2

12140-28630-050
1214028630050

1214028630050
RING SET, PISTON(O.S:0.5)
JEU DE SEGMENTS
# 3

12151-07000-000

12151-23400-0A0
 1215107000000
PIN, PISTON
# 4

09381-14001-000
0938114001000

0938114001000
CIRCLIP D'AXE DE PISTON 14MM
CIRCLIP
# 5

09263-14019-000

09263-14022-000
 0926314019000
ROULEMENT A AIGUIL. 14X18X19.8
BEARING, PISTON PIN
# 6

12200-39102-000
1220039102000

1220039102000
CRANKSHAFT GP 125
CRANKSHAFT ASSY
Non disponible
# 7

12161-12002-000

12161-39300-000
 1216112002000
BIELLE NU RM125-X
.ROD, CONNECTING
# 8

09160-19001-000
0916019001000

0916019001000
RONDELLE 19X32X1
WASHER (19*33*1)
# 9

12211-03010-000

12211-03020-000
 1221103010000
PIN, CRANK
DISCONTINUED
# 10

09263-19009-000
0926319009000

0926319009000
ROULEMENT A AIGUILLE
BEARING
# 11

12221-39101-000
1222139101000

1222139101000
CRANKSHAFT, RH
Non disponible
# 12

12261-39102-0A0
12261391020A0

12261391020A0
CRANKSHAFT, LH
Non disponible
# 13

09262-20073-000
0926220073000

0926220073000
ROULEMENT A BILLE 20X52X15
BEARING, RH (20*52*15)
# 14

09262-25071-0A0

09262-25070-0A0
 09262250710A0
ROULEMENT A BILLE 25X52X17
DISCONTINUED
# 15

09283-30023-000
0928330023000

0928330023000
SIMMER
OIL SEAL, RH (30*44*7)
# 16

09283-25066-000
0928325066000

0928325066000
SIMMER 25/44/7
OIL SEAL, LH (25*44*7)
# 17

12411-39200-000
1241139200000

1241139200000
DISK VALVE PLATE
PLATE, VALVE
# 18

12421-39101-000
1242139101000

1242139101000
DISK VALVE GUIDE
GUIDE, VALVE
Non disponible
# 19

12450-39200-000

12450-39202-000
 1245039200000
SEAT, CRANK OUTER VALVE
SEAT, OUTER VALVE
# 20

09280-00013-000

09280-00051-000
 0928000013000
O RING (D:2, ID:108.6)
# 21

02112-06208-000

02112-06207-000
 0211206208000
VIS 6X20MM
SCREW (6*20)
# 22

02122-06208-000

02122-0620B-000
 0212206208000
SCREW
# 23

09280-28003-000
0928028003000

0928028003000
JOINT TORIQUE
O RING (D:2.4, ID:28.7)
# 24

12461-39101-000
1246139101000

1246139101000
COUVERCLE DISQUE ROTATIF
SEAT, INNER VALVE
# 25

12471-39111-000
1247139111000

1247139111000
JOINT
WASHER
# 26

02122-06167-000
0212206167000

0212206167000
VIS M6X16
SCREW
# 27

21111-39100-000
2111139100000

2111139100000
PIGNON
Non disponible
# 28

09140-16014-000

09140-16005-000
 0914016014000
ECROU 16MM
NUT
# 29

09166-16009-000

09166-16012-000
 0916616009000
TOLE DE SURETE
WASHER
# 30

08341-31059-000
0834131059000

0834131059000
CLAVETTE
KEY
