POMPE A HUILE POUR SUZUKI A100 100 1992

EMBRAYAGE

(1) 11385-12000-000

CAP, OIL PUMP INSPECTION

(2) 02112-06107-000

VIS 6X10
SCREW FIG.28 (E-5) : GSX1100ESD

(3) 16100-12605-000

PUMP ASSY,OIL
DISCONTINUED

(4) 16292-03112-000

NIPPLE
DISCONTINUED

(5) 09360-06003-000

BOULON-RACCORD 6X16MM
BOLT,UNION 6X14

(5) 09360-06005-000

BOULON-RACCORD 6X13.5MM
BOLT,UNION 6X14

(6) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
DISCONTINUED

(7) 16731-03101-000

JOINT
DISCONTINUED

(8) 16391-05031-000

PIECE ENTRAINEMENT POMPE
DISCONTINUED

(9) 02112-05167-000

VIS 5X16MM
SCREW, THROTTLE CABLE

(10) 02112-0530A-000

SCREW
SCREW (5*30)

(11) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(12) 09119-08014-000

VIS 8X47MM
BOLT, CABLE ADJUSTER

(13) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(14) 09360-06003-000

BOULON-RACCORD 6X16MM
BOLT,UNION 6X14

(15) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
DISCONTINUED

(16) 16710-11012-000

VALVE

(17) 09168-10005-000

BAGUE DE JOINT
WASHER

(18) 09280-08003-000

JOINT TORIQUE
O RING

(19) 16820-12033-000

HOSE,OIL NO.2
HOSE, OUTLET

(20) 16810-07520-000

TUYAU D'HUILE
DISCONTINUED

(21) 09400-10302-000

CLAMP,OIL HOSE
CLAMP

(22) 09309-08015-000

GROMMET

	Référence	Désignation	Qté
# 1	11385-12000-000 1138512000000 1138512000000	CAP, OIL PUMP INSPECTION	Non disponible	0,00 €
# 2	02112-06108-000 02112-06107-000 0211206108000	VIS 6X10 SCREW FIG.28 (E-5) : GSX1100ESD	2,04 €
# 3	16100-12603-000 16100-12605-000 1610012603000	PUMP ASSY, OIL DISCONTINUED	247,57 €
# 4	16292-03111-000 16292-03112-000 1629203111000	NIPPLE DISCONTINUED	9,07 €
# 5	09360-06003-000 0936006003000 0936006003000	BOULON-RACCORD 6X16MM BOLT, UNION 6X14	5,57 €
# 5	09360-06005-000 0936006005000 0936006005000	BOULON-RACCORD 6X13.5MM BOLT, UNION 6X14	Non disponible	0,00 €
# 6	09168-06002-000 09168-06004-000 0916806002000	BAGUE DE JOINT 6.2X11X1.2 DISCONTINUED	1,64 €
# 7	16731-03100-000 16731-03101-000 1673103100000	JOINT DISCONTINUED	4,95 €
# 8	16391-05030-000 16391-05031-000 1639105030000	PIECE ENTRAINEMENT POMPE DISCONTINUED	6,57 €
# 9	02112-05168-000 02112-05167-000 0211205168000	VIS 5X16MM SCREW, THROTTLE CABLE	2,62 €
# 10	02112-05308-000 02112-0530A-000 0211205308000	SCREW SCREW (5*30)	2,11 €
# 11	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 12	09119-08014-000 0911908014000 0911908014000	VIS 8X47MM BOLT, CABLE ADJUSTER	3,95 €
# 13	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 14	09360-06003-000 0936006003000 0936006003000	BOULON-RACCORD 6X16MM BOLT, UNION 6X14	5,57 €
# 15	09168-06002-000 09168-06004-000 0916806002000	BAGUE DE JOINT 6.2X11X1.2 DISCONTINUED	1,64 €
# 16	16710-11012-000 1671011012000 1671011012000	VALVE	17,33 €
# 17	09168-10005-000 0916810005000 0916810005000	BAGUE DE JOINT WASHER	2,22 €
# 18	09280-08003-000 0928008003000 0928008003000	JOINT TORIQUE O RING	1,51 €
# 19	16820-12033-000 1682012033000 1682012033000	HOSE, OIL NO.2 HOSE, OUTLET	45,16 €
# 20	16810-05031-000 1681005031000	TUYAU D'HUILE DISCONTINUED	Non disponible	0,00 €
# 21	09400-10301-000 09400-10302-000 0940010301000	CLAMP, OIL HOSE CLAMP	3,85 €
# 22	09309-08002-000 09309-08015-000 0930908002000	GROMMET	2,68 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

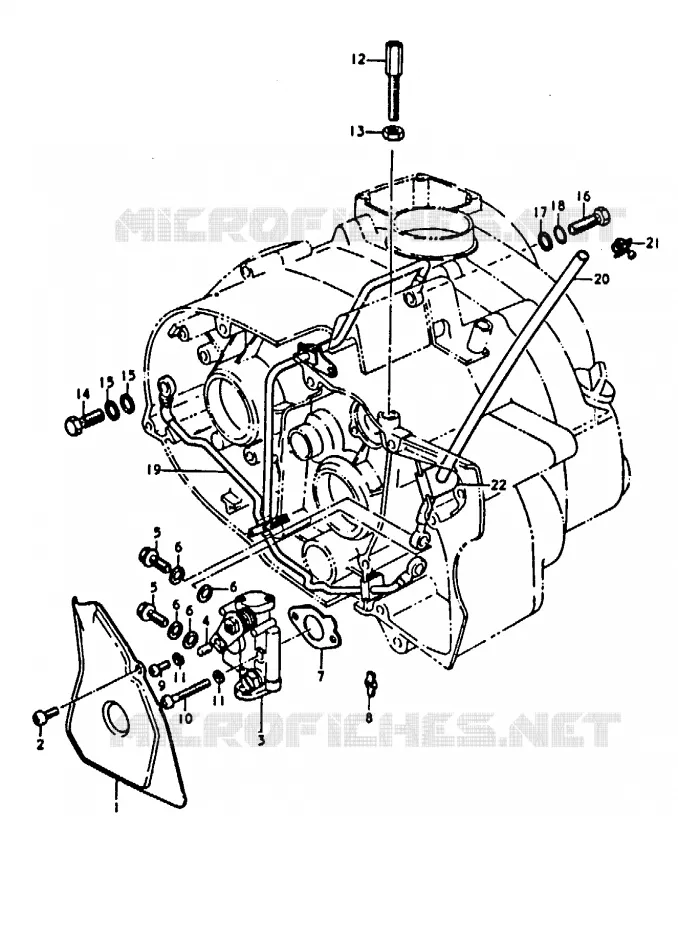

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de A100. Nous restons à votre disposition pour toute question.
