CARENAGES ARRIERE (MODELE R) REFER TO FIG.39A(G-3) FOR MODEL S

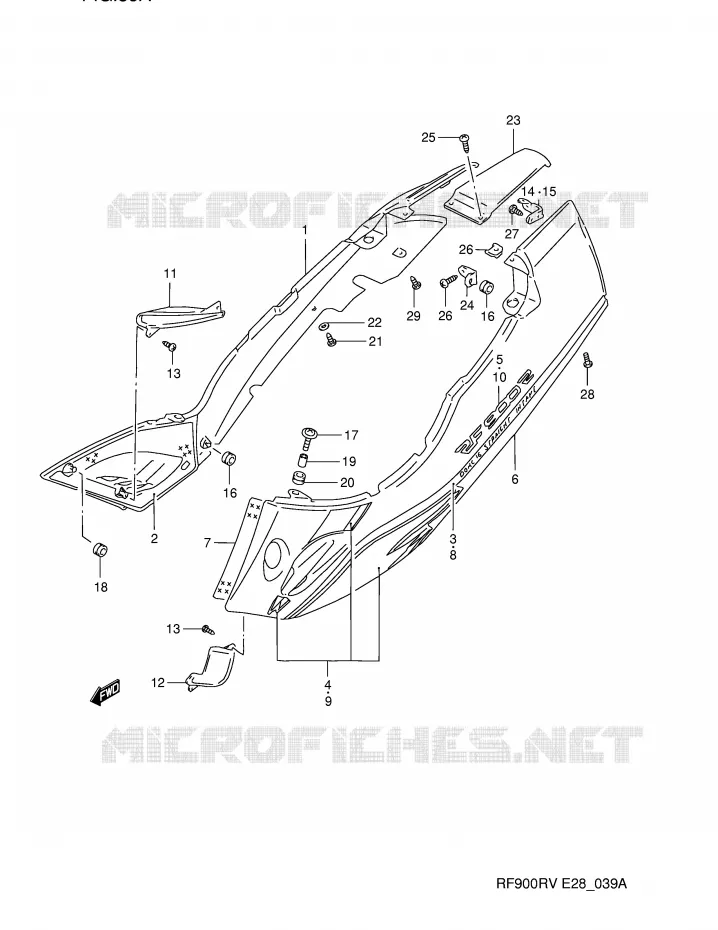

CARENAGES ARRIERE (MODELE S) POUR SUZUKI RF 900 1994

CARENAGES ARRIERE (MODELE T / V) COLOR : F3C = 1HU(PURPLE), 17U(GRAY)

(1) 47100-31E10-0FP

CACHE DOSSERET DR.ARG.RF900RS2
COVER, FRAME RH (SILVER)

(2) 47117-31E00-000

PROTECTION DU CHALEUR DROITE
MONTURE

(3) 68130-31E00-D9E

JEU DECAL CACHE AR.DR.RF900RS2
TAPE SET, RH NO.1

(4) 68130-31E10-D8M

JEU DECAL CACHE AV.DR.RF900RS2
TAPE SET, RH NO.2

(5) 68131-31E00-D8P

EMBLEME 'RF900R' RF900RS2
EMBLEM

(6) 47200-31E10-0FP

CACHE DOSSERET G.ARG. RF900RS2
COVER, FRAME LH (SILVER)

(7) 47217-31E00-000

PROTECTION DU CHALEUR GAUCHE
MONTURE

(8) 68140-31E00-D9E

JEU DECAL CACHE AR.G. RF900RS2
TAPE SET, LH NO.1

(9) 68140-31E10-D8M

JEU DECAL CACHE AV.G. RF900RS2
TAPE SET, LH NO.2

(10) 68131-31E00-D8P

EMBLEME 'RF900R' RF900RS2
EMBLEM

(11) 47511-31E00-000

CACHE LATERALE INT.DR. RF900R
CARTER RADIATEUR

(12) 47611-31E00-000

CACHE LATERALE INT.GCHE.RF900R
CARTER RADIATEUR

(13) 03541-1412A-000

SCREW
SCREW, INNER COVER

(13) 03541-1412A-000

SCREW
SCREW, INNER COVER

(13) 03541-1412A-000

SCREW
SCREW, INNER COVER
SCREW

(13) 03541-1412A-000

SCREW
SCREW, INNER COVER
SCREW

(14) 47191-21E00-000

SUPPORT CACHE LAT. DR. RF-MOD.
CARTER LATERAL

(15) 47192-21E00-000

SUPPORT CACHE LAT. GCH. RF-MOD
SUPPORT

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CAOUTCHOUC

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CAOUTCHOUC

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CAOUTCHOUC
CUSHION AN650K4 (8X26X7)

(16) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CAOUTCHOUC
CUSHION AN650K4 (8X26X7)

(17) 09116-06131-000

BOLT,6X25,W/PL-WASHER
BOLT, FRONT

(18) 47161-21E01-000

CUSHION,FRAME COVER,FRONT
CUSHION, FRONT

(19) 09180-06265-000

SPACER,6.5X9X11
SPACER

(20) 09320-08525-000

CUSHION

(21) 02142-0512A-000

SCREW
SCREW 6X20 (SUS)

(22) 09161-05017-000

RONDELLE
WASHER

(23) 47311-31E00-0FP

CACHE DOSS.CENTR.ARG. RF900RS2
COVER, FRAME CENTER (SILVER)

(24) 47193-21E00-000

SUPORTE
SUPPORT

(25) 02142-0512A-000

SCREW

(26) 09148-05013-000

TOLE RESSORT 5MM
NUT

(26) 09148-05013-000

TOLE RESSORT 5MM
NUT

(26) 09148-05013-000

TOLE RESSORT 5MM
NUT
TOLE RESSORT 5MM

(26) 09148-05013-000

TOLE RESSORT 5MM
NUT
TOLE RESSORT 5MM

(27) 03541-1412A-000

SCREW
SCREW, REAR

(28) 02142-0512A-000

SCREW
VIS

(29) 03241-1516A-000

SCREW. SEAT TAIL COVER
SCREW, LOWER NO.2

	Référence	Désignation	Qté
# 1	47100-31E10-0FP 4710031E100FP 4710031E100FP	CACHE DOSSERET DR.ARG.RF900RS2 COVER, FRAME RH (SILVER)	467,43 €
# 2	47117-31E00-000 4711731E00000 4711731E00000	PROTECTION DU CHALEUR DROITE MONTURE	Non disponible	0,00 €
# 3	68130-31E00-D9E 6813031E00D9E 6813031E00D9E	JEU DECAL CACHE AR.DR.RF900RS2 TAPE SET, RH NO.1	156,86 €
# 4	68130-31E10-D8M 6813031E10D8M 6813031E10D8M	JEU DECAL CACHE AV.DR.RF900RS2 TAPE SET, RH NO.2	60,80 €
# 5	68131-31E00-D8P 6813131E00D8P 6813131E00D8P	EMBLEME 'RF900R' RF900RS2 EMBLEM	52,93 €
# 6	47200-31E10-0FP 4720031E100FP 4720031E100FP	CACHE DOSSERET G.ARG. RF900RS2 COVER, FRAME LH (SILVER)	Non disponible	0,00 €
# 7	47217-31E00-000 4721731E00000 4721731E00000	PROTECTION DU CHALEUR GAUCHE MONTURE	34,51 €
# 8	68140-31E00-D9E 6814031E00D9E 6814031E00D9E	JEU DECAL CACHE AR.G. RF900RS2 TAPE SET, LH NO.1	152,36 €
# 9	68140-31E10-D8M 6814031E10D8M 6814031E10D8M	JEU DECAL CACHE AV.G. RF900RS2 TAPE SET, LH NO.2	Non disponible	0,00 €
# 10	68131-31E00-D8P 6813131E00D8P 6813131E00D8P	EMBLEME 'RF900R' RF900RS2 EMBLEM	52,93 €
# 11	47511-31E00-000 4751131E00000 4751131E00000	CACHE LATERALE INT.DR. RF900R CARTER RADIATEUR	Non disponible	0,00 €
# 12	47611-31E00-000 4761131E00000 4761131E00000	CACHE LATERALE INT.GCHE.RF900R CARTER RADIATEUR	13,37 €
# 13	03541-14123-000 03541-1412A-000 0354114123000	SCREW SCREW, INNER COVER	2,24 €
# 14	47191-21E00-000 4719121E00000 4719121E00000	SUPPORT CACHE LAT. DR. RF-MOD. CARTER LATERAL	6,05 €
# 15	47192-21E00-000 4719221E00000 4719221E00000	SUPPORT CACHE LAT. GCH. RF-MOD SUPPORT	Non disponible	0,00 €
# 16	09320-08018-000 09320-08513-000 0932008018000	CUSHION AN650K4 (8X26X7) CAOUTCHOUC	3,22 €
# 17	09116-06131-000 0911606131000 0911606131000	BOLT, 6X25, W/PL-WASHER BOLT, FRONT	2,40 €
# 18	47161-21E00-000 47161-21E01-000 4716121E00000	CUSHION, FRAME COVER, FRONT CUSHION, FRONT	11,60 €
# 19	09180-06225-000 09180-06265-000 0918006225000	SPACER, 6.5X9X11 SPACER	5,46 €
# 20	09320-08061-000 09320-08525-000 0932008061000	CUSHION	5,13 €
# 21	02142-05123-000 02142-0512A-000 0214205123000	SCREW SCREW 6X20 (SUS)	1,80 €
# 22	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 23	47311-31E00-0FP 4731131E000FP 4731131E000FP	CACHE DOSS.CENTR.ARG. RF900RS2 COVER, FRAME CENTER (SILVER)	59,91 €
# 24	47193-21E00-000 4719321E00000 4719321E00000	SUPORTE SUPPORT	Non disponible	0,00 €
# 25	02142-05123-000 02142-0512A-000 0214205123000	SCREW	1,80 €
# 26	09148-05021-000 09148-05013-000 0914805021000	TOLE RESSORT 5MM NUT	2,31 €
# 27	03541-14123-000 03541-1412A-000 0354114123000	SCREW SCREW, REAR	2,24 €
# 28	02142-05123-000 02142-0512A-000 0214205123000	SCREW VIS	1,80 €
# 29	03241-15163-000 03241-1516A-000 0324115163000	SCREW. SEAT TAIL COVER SCREW, LOWER NO.2	2,22 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARENAGES ARRIERE (MODELE S) de votre Suzuki RF 900 de RF. Nous restons à votre disposition pour toute question.
