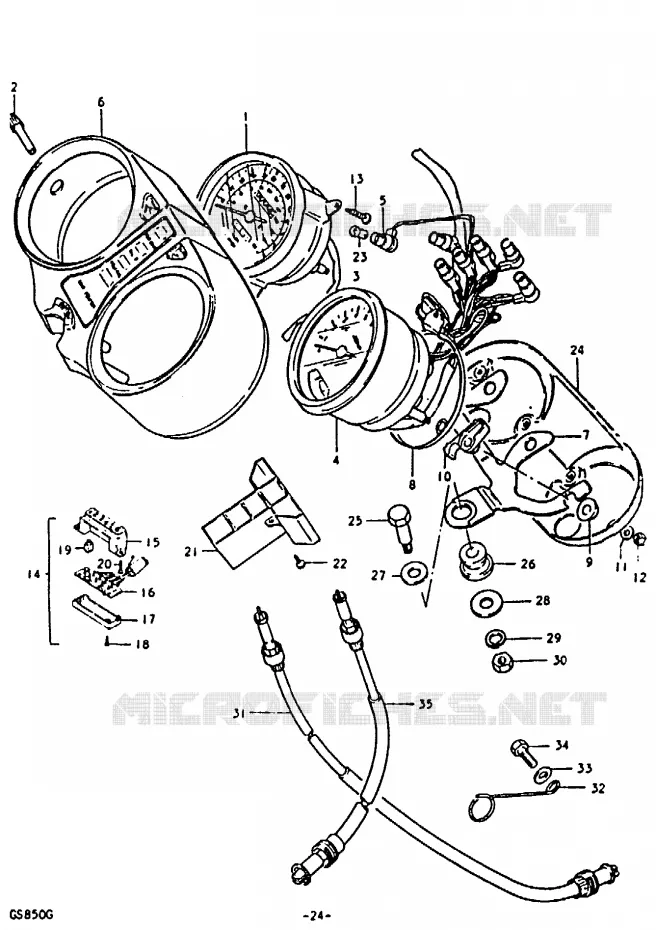

COMPTEUR POUR SUZUKI GS 850 1986

PHARE

(1) 34110-45111-000

COMPTEUR KILOMETRIQUE
SPEEDOMETER

(1) 34110-45130-000

SPEEDOMETER

(2) 34980-45020-000

BOUTON

(3) 34860-45110-000

VIS

(4) 34210-45121-000

COMPTE-TOURS GS750/850/1000G-X
TACHOMETER

(5) 09471-12028-LCP

BULB,12V,3.4W
FAISCEAU

(6) 34150-45100-000

CARTER D'INSTRUMENTS
BOITIER

(7) 34951-47020-000

SUPPORT COMPTEUR/COMPTE-TOUR
BRACKET

(8) 34953-45020-000

COUVERCLE
SUPPORT

(9) 34956-45020-000

CAOUTCHOUC

(10) 34955-45020-000

CAOUTCHOUC
CUSHION (B)

(11) 08322-01047-000

WASHER
LOCK WASHER

(12) 08313-1005A-000

NUT

(13) 03142-04259-000

SCREW

(13) 34100-45113-000

SPEED/TACHOM GS85/10
SPEEDOMETER & TACHOMETER ASSY

(13) 34100-45130-000

SPEEDOMETER & TACHOMETER ASSY

(14) 36450-49401-000

INDICATEUR POSITION VITESSE
INDICATOR, GEAR POSITION

(15) 36452-45100-000

CARTER
CASE, INDICATOR

(16) 36453-45100-000

PIN BOARD

(17) 36454-45100-000

COUVERCLE
COVER, LOWER

(18) 03511-03146-000

.SCREW

(19) 09471-12071-000

BULB
BULB 6V1.7W

(20) 36457-45100-000

SCREW

(21) 36382-45100-000

CARTER
BOITIER

(22) 03211-0412A-000

SCREW

(23) 09471-12001-000

BULB 12V3W
BULB 6V1.7W

(24) 34961-45021-000

COUVERCLE
ATTACHE

(25) 09111-08031-000

VIS
BOLT

(26) 34956-31001-000

CAOUTCHOUC
CUSHION

(27) 08322-01107-000

RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD

(28) 09160-08135-000

WASHER,8.5X28X1.6
TANK FITTING WASHER (8.5X29X1.6)

(29) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(30) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(31) 34910-45115-000

CABLE ASSY,SPEEDOMETER
CABLE

(32) 34938-45100-000

GUIDE DE CABLE
CLAMP

(33) 08322-0106A-000

WASHER

(34) 01500-06167-000

VIS 6X16MM
BOLT, FENDER REAR

(35) 34940-37312-000

CABLE

	Référence	Désignation	Qté
# 1	34110-45110-000 3411045110000	COMPTEUR KILOMETRIQUE SPEEDOMETER	Non disponible	0,00 €
# 1	34110-45130-000 3411045130000 3411045130000	SPEEDOMETER	Non disponible	0,00 €
# 2	34980-45020-000 3498045020000 3498045020000	BOUTON	6,27 €
# 3	34860-45110-000 3486045110000 3486045110000	VIS	Non disponible	0,00 €
# 4	34210-45100-000 3421045100000	COMPTE-TOURS GS750/850/1000G-X TACHOMETER	Non disponible	0,00 €
# 5	34173-45100-000 09471-12028-LCP 3417345100000	BULB, 12V, 3.4W FAISCEAU	5,35 €
# 6	34150-45100-000 3415045100000 3415045100000	CARTER D'INSTRUMENTS BOITIER	Non disponible	0,00 €
# 7	34951-47020-000 3495147020000 3495147020000	SUPPORT COMPTEUR/COMPTE-TOUR BRACKET	Non disponible	0,00 €
# 8	34953-45020-000 3495345020000 3495345020000	COUVERCLE SUPPORT	Non disponible	0,00 €
# 9	34956-45020-000 3495645020000 3495645020000	CAOUTCHOUC	Non disponible	0,00 €
# 10	34955-45020-000 3495545020000 3495545020000	CAOUTCHOUC CUSHION (B)	Non disponible	0,00 €
# 11	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,46 €
# 12	08313-11057-000 08313-1005A-000 0831311057000	NUT	2,11 €
# 13	34183-45100-000 03142-04259-000 3418345100000	SCREW	2,73 €
# 13	34100-45110-000 3410045110000	SPEED/TACHOM GS85/10 SPEEDOMETER & TACHOMETER ASSY	Non disponible	0,00 €
# 13	34100-45130-000 3410045130000 3410045130000	SPEEDOMETER & TACHOMETER ASSY	Non disponible	0,00 €
# 14	36450-45101-000 3645045101000	INDICATEUR POSITION VITESSE INDICATOR, GEAR POSITION	Non disponible	0,00 €
# 15	36452-45100-000 3645245100000 3645245100000	CARTER CASE, INDICATOR	Non disponible	0,00 €
# 16	36453-45100-000 3645345100000 3645345100000	PIN BOARD	Non disponible	0,00 €
# 17	36454-45100-000 3645445100000 3645445100000	COUVERCLE COVER, LOWER	Non disponible	0,00 €
# 18	36456-45100-000 03511-03146-000 3645645100000	.SCREW	1,60 €
# 19	09471-12071-000 0947112071000 0947112071000	BULB BULB 6V1.7W	6,32 €
# 20	36457-45100-000 3645745100000 3645745100000	SCREW	Non disponible	0,00 €
# 21	36382-45100-000 3638245100000 3638245100000	CARTER BOITIER	Non disponible	0,00 €
# 22	36492-47020-000 03211-0412A-000 3649247020000	SCREW	2,31 €
# 23	09471-12001-000 09471-12001-000 0947112001000	BULB 12V3W BULB 6V1.7W	3,57 €
# 24	34961-45021-000 3496145021000 3496145021000	COUVERCLE ATTACHE	Non disponible	0,00 €
# 25	09111-08031-000 0911108031000 0911108031000	VIS BOLT	Non disponible	0,00 €
# 26	34956-31000-000 34956-31001-000 3495631000000	CAOUTCHOUC CUSHION	6,27 €
# 27	08322-21108-000 08322-01107-000 0832221108000	RONDELLE 10MM WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD	2,42 €
# 28	09160-08002-000 09160-08135-000 0916008002000	WASHER, 8.5X28X1.6 TANK FITTING WASHER (8.5X29X1.6)	2,73 €
# 29	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 30	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 31	34910-45110-000 34910-45115-000 3491045110000	CABLE ASSY, SPEEDOMETER CABLE	36,94 €
# 32	34938-37000-000 34938-45100-000 3493837000000	GUIDE DE CABLE CLAMP	5,31 €
# 33	08322-11068-000 0832211068000	WASHER	Non disponible	0,00 €
# 34	01107-06168-000 01500-06167-000 0110706168000	VIS 6X16MM BOLT, FENDER REAR	2,62 €
# 35	34940-49012-000 34940-37312-000 3494049012000	CABLE	45,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
